Doble envidriament estàndard
LVC010 Doble envidriament estàndard
Doble envidriament estàndard, 4/6/4, conjunt format per vidre exterior Float incolor de 4 mm, cambra d'aire deshidratada amb perfil separador d'alumini i doble segellat perimetral, de 6 mm, i vidre interior Float incolor de 4 mm d'espessor; 14 mm de gruix total, fixat sobre fusteria amb sola mitjançant falques de recolzament perimetrals i laterals, segellat en fred amb silicona sintètica incolora, compatible amb el material suport.
Preu

50,76€

m²
Exportació
Arrossegar BC3 sobre 'Arquimedes' o altre programa d'amidaments i pressupostos. Arrossegar BC3 sobre 'Arquimedes'. Obrir aquest contingut en 'Excel' Obrir aquest contingut en 'Excel 2003' o anteriors
Enviar suggeriment

Sol·licitació
Informació tècnica
Transmitància tèrmica (valor U), segons UNE-EN 673: 3.3 W/(m²K)
Factor solar (coeficient g), segons UNE-EN 410: 77%
Transmissió lluminosa, segons UNE-EN 410: 81%
Índex d'aïllament a soroll aeri directe, Rw (dB) i termes d'adaptació espectral C i Ctr, segons UNE-EN 12758: 28 (-1; -3)
Vidre exterior
Espessor (mm)
Cambra
Espessor de la cambra (mm)
Vidre interior
Espessor (mm)
Superfície de la fulla de vidre (m²)

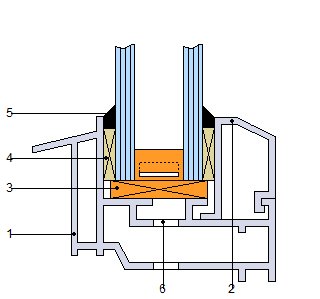

Col·locació del vidre
1:
Bastidor.
2:
Rivet.
3:
Falca de suport.
4:
Falca lateral.
5:
Sistema d'estanquitat.
6:
Orifici per a drenatge.
El vidre doble amb càmera es comporta millor sempre que es col·loquin espessors grans i càmeres amples i sempre serà millor aïllant acústic un doble envidriament asimètric que un simètric d'idèntic espessor total, i encara millorarem les seves prestacions si una de les seves fulles està formada per un vidre laminar

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1



Materials



mt21veg011aaaaa

m²

Doble envidriament estàndard, 4/6/4, conjunt format per vidre exterior Float incolor de 4 mm, cambra d'aire deshidratada amb perfil separador d'alumini i doble segellat perimetral, de 6 mm, i vidre interior Float incolor de 4 mm d'espessor; 14 mm de gruix total.

1,006

21,34

21,47

mt21vva015a

U

Cartutx de 310 ml de silicona neutra, incolora, duresa Shore A aproximada de 23, segons UNE-EN ISO 868 i recuperació elàstica >=80%, segons UNE-EN ISO 7389.

0,580

5,77

3,35

mt21vva021

U

Material auxiliar per la col·locació de vidres.

1,000

1,26

1,26


Subtotal materials:

26,08

2



Mà d'obra



mo055

h

Oficial 1ª vidrier.

0,408

29,58

12,07

mo110

h

Ajudant vidrier.

0,408

28,46

11,61


Subtotal mà d'obra:

23,68

3



Costos directes complementaris




%

Costos directes complementaris

2,000

49,76

1,00

Cost de manteniment decennal: 8,02€ en els primers 10 anys.

Costos directes (1+2+3):

50,76


UNITAT D'OBRA LVC010: DOBLE ENVIDRIAMENT ESTÀNDARD.


CARACTERÍSTIQUES TÈCNIQUES

Doble envidriament estàndard, 4/6/4, conjunt format per vidre exterior Float incolor de 4 mm, cambra d'aire deshidratada amb perfil separador d'alumini i doble segellat perimetral, de 6 mm, i vidre interior Float incolor de 4 mm d'espessor; 14 mm de gruix total, fixat sobre fusteria amb sola mitjançant falques de recolzament perimetrals i laterals, segellat en fred amb silicona sintètica incolora, compatible amb el material suport.



NORMATIVA D'APLICACIÓ

Execució: NTE-FVE. Fachadas: Vidrios especiales.


CRITERI D'AMIDAMENT EN PROJECTE

Superfície de fusteria a envidrar, segons documentació gràfica de Projecte, incloent en cada fulla vidriera les dimensions del bastidor.



CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA


DEL SUPORT.

Es comprovarà que la fusteria està completament muntada i fixada a l'element suport. Es comprovarà l'absència de qualsevol tipus de matèria en els galzes de la fusteria.



PROCÉS D'EXECUCIÓ


FASES D'EXECUCIÓ.

Col·locació, calçat, muntatge i ajustament en la fusteria. Segellat final d'estanquitat. Senyalització de les fulles.


CONDICIONS DE TERMINACIÓ.

L'envidriament quedarà estanc. La subjecció de la fulla de vidre al bastidor ser correcta.



CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

S'amidarà la superfície realment executada segons especificacions de Projecte, sumant, per a cadascuna de les peces, la superfície resultant d'arrodonir per excés cadascuna de les seves arestes a múltiples de 30 mm.



Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 02

Vidre.

0,221

0,221

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,016

0,011


Residus generats:

0,237

0,232

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,013

0,022

17 02 03

Plàstic.

0,058

0,097


Envasos:

0,071

0,118


Total residus:

0,308

0,350
