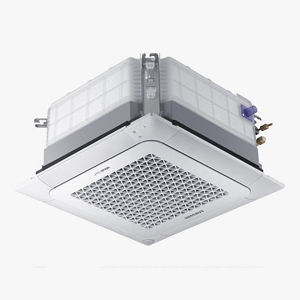

Unitat interior d'aire condicionat, de casset
IBS025 Unitat interior d'aire condicionat, de casset
Unitat interior d'aire condicionat de casset de 4 vies, sistema VRF, per a gas R-410A, model Mini WindFree AM015NNNDEH/EU "SAMSUNG", alimentació monofàsica (230V/50Hz), potència frigorífica 1,5 kW, potència calorífica 1,7 kW, consum elèctric en refrigeració 18 W, cabal d'aire a velocitat alta/mitja/baixa 8,2/7/6,3 m³/min, pressió sonora a velocitat alta/mitja/baixa 30/28/23 dBA, potència sonora en refrigeració 46 dBA, dimensions 575x250x575 mm, pes 12 kg, diàmetre de connexió de la canonada de líquid 1/4", diàmetre de connexió d'a canonada de gas 1/2", amb vàlvula d'expansió electrònica EEV, control independent de les lamel·les deflectores, bomba per a elevació de condensats, sensor d'humitat i ventilador amb motor BLDC; panell decoratiu per a unitat interior d'aire condicionat de casset de 4 vies, model PC4SUFMAN. Regulació: control remot avançat, model MWR-WG00JN. Inclús elements per a suspensió del sostre.

Casa comercial
Documentació
SAMSUNG. Solucions de climatització. Catàleg i tarifa. (en Espanyol)
Sèrie
Model / potència frigorífica nominal
Potència frigorífica 1.5 kW
Potència calorífica 1.7 kW
Consum elèctric en refrigeració 18 W
Cabal d'aire a velocitat alta/mitja/baixa 8.2/7/6.3 m³/min
Pressió sonora a velocitat alta/mitja/baixa 30/28/23 dBA
Potència sonora en refrigeració 46 dBA
Dimensions 575x250x575 mm
Pes 12 kg
Model
Dimensions 620x45x620 mm
Pes 2.7 kg

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1



Materials



mt42sam044a

U

Unitat interior d'aire condicionat de casset de 4 vies, sistema VRF, per a gas R-410A, model Mini WindFree AM015NNNDEH/EU "SAMSUNG", alimentació monofàsica (230V/50Hz), potència frigorífica 1,5 kW, potència calorífica 1,7 kW, consum elèctric en refrigeració 18 W, cabal d'aire a velocitat alta/mitja/baixa 8,2/7/6,3 m³/min, pressió sonora a velocitat alta/mitja/baixa 30/28/23 dBA, potència sonora en refrigeració 46 dBA, dimensions 575x250x575 mm, pes 12 kg, diàmetre de connexió de la canonada de líquid 1/4", diàmetre de connexió d'a canonada de gas 1/2", amb vàlvula d'expansió electrònica EEV, control independent de les lamel·les deflectores, bomba per a elevació de condensats, sensor d'humitat i ventilador amb motor BLDC.

1,000

1.075,00

1.075,00

mt42sam048a

U

Panell decoratiu per a unitat interior d'aire condicionat de casset de 4 vies, model PC4SUFMAN "SAMSUNG", dimensions 620x45x620 mm, pes 2,7 kg.

1,000

295,00

295,00

mt42sam002a

U

Control remot avançat, model MWR-WG00JN "SAMSUNG".

1,000

205,00

205,00

mt42sam900

m

Cable bus de 2 fils, de 0,5 mm² de secció per fil

3,000

0,80

2,40

mt35aia090aa

m

Tub rígid de PVC, endollable, corbable en calent, de color negre, de 16 mm de diàmetre nominal, per a canalització fixa en superfície. Resistència a la compressió 1250 N, resistència a l'impacte 2 joules, temperatura de treball -5°C fins 60°C, amb grau de protecció IP547 segons UNE 20324, propietats elèctriques: aïllant, no propagador de la flama. Segons UNE-EN 61386-1 i UNE-EN 61386-22. Inclús abraçadores, elements de subjecció i accessoris (corbes, maneguets, tes, colzes i corbes flexibles).

3,000

1,23

3,69

mt42www090

U

Kit de suports per a suspensió del sostre, format per quatre varetes roscades d'acer galvanitzat, amb els seus tacs, rosques i volanderes corresponents.

1,000

22,00

22,00



Subtotal materials:

1.603,09

2



Mà d'obra



mo005

h

Oficial 1ª instal·lador de climatització.

1,049

30,63

32,13

mo104

h

Ajudant instal·lador de climatització.

1,049

26,36

27,65



Subtotal mà d'obra:

59,78

3



Costos directes complementaris




%

Costos directes complementaris

2,000

1.662,87

33,26

Cost de manteniment decennal: 474,92€ en els primers 10 anys.

Costos directes (1+2+3):

1.696,13



UNITAT D'OBRA IBS025: UNITAT INTERIOR D'AIRE CONDICIONAT, DE CASSET.


CARACTERÍSTIQUES TÈCNIQUES

Unitat interior d'aire condicionat de casset de 4 vies, sistema VRF, per a gas R-410A, model Mini WindFree AM015NNNDEH/EU "SAMSUNG", alimentació monofàsica (230V/50Hz), potència frigorífica 1,5 kW, potència calorífica 1,7 kW, consum elèctric en refrigeració 18 W, cabal d'aire a velocitat alta/mitja/baixa 8,2/7/6,3 m³/min, pressió sonora a velocitat alta/mitja/baixa 30/28/23 dBA, potència sonora en refrigeració 46 dBA, dimensions 575x250x575 mm, pes 12 kg, diàmetre de connexió de la canonada de líquid 1/4", diàmetre de connexió d'a canonada de gas 1/2", amb vàlvula d'expansió electrònica EEV, control independent de les lamel·les deflectores, bomba per a elevació de condensats, sensor d'humitat i ventilador amb motor BLDC; panell decoratiu per a unitat interior d'aire condicionat de casset de 4 vies, model PC4SUFMAN. Regulació: control remot avançat, model MWR-WG00JN. Inclús elements per a suspensió del sostre.



CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.



CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA


DEL SUPORT.

Es comprovarà que la seva situació es correspon amb la de Projecte i que hi ha espai suficient per a la seva instal·lació.



PROCÉS D'EXECUCIÓ


FASES D'EXECUCIÓ.

Replanteig. Col·locació i fixació. Connexió a les línies frigorífiques. Connexió a la xarxa elèctrica. Col·locació i fixació del tub entre la unitat interior i el control remot per cable. Estesa de cables entre la unitat interior i el control remot per cable. Connexionat de cables entre la unitat interior i el control remot per cable. Connexió a la xarxa de desguàs. Posada en marxa.


CONDICIONS DE TERMINACIÓ.

La fixació al parament suport serà adequada, evitant-se sorolls i vibracions.



CONSERVACIÓ I MANTENIMENT.

Es protegirà enfront de cops i esquitxades.



CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.



CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou la canalització ni el cablejat elèctric d'alimentació.



Codi LER

Tipus

Pes (kg)

Volum (l)

17 04 11

Cables diferents dels especificats en el codi 17 04 10.

0,002

0,001

17 02 03

Plàstic.

0,010

0,017



Residus generats:

0,012

0,018

15 01 01

Envasos de paper i cartró.

0,555

0,740

17 02 03

Plàstic.

0,180

0,300



Envasos:

0,735

1,040



Total residus:

0,747

1,058
