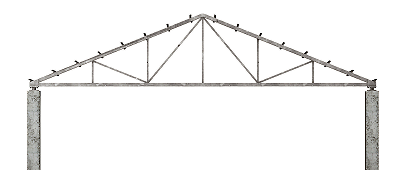

Estructura metàl·lica realitzada amb armadures.
EAM020 Estructura metàl·lica realitzada amb armadures. m²
Estructura metàl·lica realitzada amb armadures, barres i corretges d'acer UNE-EN 10025 S275JR, en perfils laminats en calent, acabat amb emprimació antioxidant, amb unions soldades en obra, amb una quantia d'acer de 18,75 kg/m², per distància entre recolzament inferior a 10 m i separació de 4 m entre armadures.
Preu

49,85€

Exportació
Arrossegar BC3 sobre 'Arquimedes' o altre programa d'amidaments i pressupostos. Arrossegar BC3 sobre 'Arquimedes'. Obrir aquest contingut en 'Excel' Obrir aquest contingut en 'Excel 2003' o anteriors
Enviar suggeriment

Perfil
Tipus d'acer laminat
Quantia d'acer (kg/m²)
Llum 'L' entre recolzaments (m)
Llum mitja de les corretges (m)

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1



Materials



mt07ala010deb

kg

Acer laminat UNE-EN 10025 S275JR, en perfils laminats en calent, peces simples, per aplicacions estructurals, acabat amb emprimació antioxidant. Treballat i muntat en taller, per a col·locar amb unions soldades en obra.

18,750

1,54

28,88


Subtotal materials:

28,88

2



Equip i maquinària



mq08sol010

h

Equip d'oxitall, amb acetilè com combustible i oxigen com comburent.

0,010

8,25

0,08

mq08sol020

h

Equip i elements auxiliars per soldadura elèctrica.

0,015

3,42

0,05

mq07ple010bg

U

Lloguer diari de cistell elevador de braç articulat, motor dièsel, de 16 m d'altura màxima de treball, inclús manteniment i assegurança de responsabilitat civil.

0,010

129,04

1,29

mq07gte010a

h

Grua autopropulsada de braç telescòpic amb una capacitat d'elevació de 12 t i 20 m d'altura màxima de treball.

0,010

54,88

0,55


Subtotal equip i maquinària:

1,97

3



Mà d'obra



mo047

h

Oficial 1ª muntador d'estructura metàl·lica.

0,336

28,39

9,54

mo094

h

Ajudant muntador d'estructura metàl·lica.

0,336

25,25

8,48


Subtotal mà d'obra:

18,02

4



Costos directes complementaris




%

Costos directes complementaris

2,000

48,87

0,98

Cost de manteniment decennal: 1,50€ en els primers 10 anys.

Costos directes (1+2+3+4):

49,85


Referència i títol de la norma

Aplicabilitat(a)

Obligatorietat(b)

Sistema(c)

EN 10025-1:2004

1.9.2005

1.9.2006

2+

Productos laminados en caliente, de acero no aleado, para construcciones metálicas de uso general. Parte 1: Condiciones generales de suministro.


(a) Data d'aplicabilitat de la norma harmonitzada

(b) Data en què finalitza el període de coexistència

(c) Sistema d'avaluació i verificació de la constància de les prestacions

UNITAT D'OBRA EAM020: ESTRUCTURA METÀL·LICA REALITZADA AMB ARMADURES.


MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

La zona de soldadura no es pintarà. No es posarà en contacte directe l'acer amb altres metalls ni amb guixos.


CARACTERÍSTIQUES TÈCNIQUES

Estructura metàl·lica realitzada amb armadures, barres i corretges d'acer UNE-EN 10025 S275JR, en perfils laminats en calent, acabat amb emprimació antioxidant, amb unions soldades en obra, amb una quantia d'acer de 18,75 kg/m², per distància entre recolzament inferior a 10 m i separació de 4 m entre armadures.



NORMATIVA D'APLICACIÓ

Execució:

-



CTE. DB-SE-A Seguridad estructural: Acero.

-



UNE-EN 1090-2. Ejecución de estructuras de acero y aluminio. Parte 2: Requisitos técnicos para la ejecución de estructuras de acero.

-



Código Estructural.

-



NTE-EAF. Estructuras de acero: Forjados.

-



NTE-EAS. Estructuras de acero: Soportes.

-



NTE-EAV. Estructuras de acero: Vigas.



CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada pel seu intradós en veritable magnitud, segons documentació gràfica de Projecte.



CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA


AMBIENTALS.

No es realitzaran treballs de soldadura quan la temperatura sigui inferior a 0°C.


DEL CONTRACTISTA.

Presentarà per a la seva aprovació, al director de l'execució de l'obra, el programa de muntatge de l'estructura, basat en les indicacions del Projecte, així com la documentació que acrediti que els soldadors que intervinguin en la seva execució estiguin certificats per un organisme acreditat.



PROCÉS D'EXECUCIÓ


FASES D'EXECUCIÓ.

Replanteig i marcat dels eixos. Hissat i presentació dels extrems de l'armadura mitjançant grua. Aplomat. Resolució de les unions als pilars. Reglatge de la peça i ajust definitiu de les unions soldades. Reparació de defectes superficials.


CONDICIONS DE TERMINACIÓ.

L'acabat superficial serà l'adequat per al posterior tractament de protecció. L'estructura serà estable i transmetrà correctament les càrregues.



CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.



CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, pel intradós, la superfície realment executada segons especificacions de Projecte.



CRITERI DE VALORACIÓ ECONÒMICA

El preu inclou les soldadures, els talls, les escapçadures, les peces especials, els casquets i els elements auxiliars de muntatge.



Codi LER

Tipus

Pes (kg)

Volum (l)

17 04 05

Ferro i acer.

0,084

0,040


Residus generats:

0,084

0,040
