EAM010 |
m² |

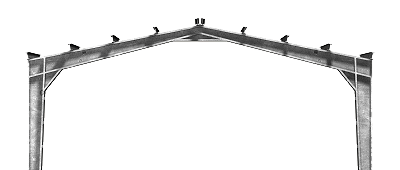

Estructura metàl·lica realitzada amb pòrtics. |
83,98€ |
|
Estructura metàl·lica realitzada amb pòrtics i corretges d'acer UNE-EN 10025 S275JR, en perfils laminats en calent, de les sèries IPN, IPE, HEA, HEB o HEM, acabat amb emprimació antioxidant, amb unions soldades en obra, amb una quantia d'acer de 32,8 kg/m², per distància entre recolzaments inferior a 10 m, separació de 4 m entre pòrtics i una altura de pilars de fins a 5 m. El preu inclou les soldadures, els talls, les escapçadures, les peces especials, els casquets i els elements auxiliars de muntatge. |
|
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
|
1 |
Materials |
||||
|
mt07ala010deb |
kg |
Acer laminat UNE-EN 10025 S275JR, en perfils laminats en calent, peces simples, per aplicacions estructurals, acabat amb emprimació antioxidant. Treballat i muntat en taller, per a col·locar amb unions soldades en obra. |
32,800 |
1,92 |
62,98 |
|
Subtotal materials: |
62,98 |
||||
|
2 |
Equip i maquinària |
||||
|
mq08sol010 |
h |
Equip d'oxitall, amb acetilè com combustible i oxigen com comburent. |
0,010 |
8,25 |
0,08 |
|
mq08sol020 |
h |
Equip i elements auxiliars per soldadura elèctrica. |
0,015 |
3,42 |
0,05 |
|
mq07ple010bg |
U |
Lloguer diari de cistell elevador de braç articulat, motor dièsel, de 16 m d'altura màxima de treball, inclús manteniment i assegurança de responsabilitat civil. |
0,010 |
129,04 |
1,29 |
|
mq07gte010a |
h |
Grua autopropulsada de braç telescòpic amb una capacitat d'elevació de 12 t i 20 m d'altura màxima de treball. |
0,010 |
54,88 |
0,55 |
|
Subtotal equip i maquinària: |
1,97 |
||||
|
3 |
Mà d'obra |
||||
|
mo047 |
h |
Oficial 1ª muntador d'estructura metàl·lica. |
0,324 |
28,39 |
9,20 |
|
mo094 |
h |
Ajudant muntador d'estructura metàl·lica. |
0,324 |
25,25 |
8,18 |
|
Subtotal mà d'obra: |
17,38 |
||||
|
4 |
Costos directes complementaris |
||||
|
% |
Costos directes complementaris |
2,000 |
82,33 |
1,65 |
|
|
Cost de manteniment decennal: 2,52€ en els primers 10 anys. |
Costos directes (1+2+3+4): |
83,98 |
|||
|
Referència i títol de la norma |
Aplicabilitat(a) |
Obligatorietat(b) |
Sistema(c) |
|
EN 10025-1:2004 |
1.9.2005 |
1.9.2006 |
2+ |
|
Productos laminados en caliente, de acero no aleado, para construcciones metálicas de uso general. Parte 1: Condiciones generales de suministro. |
(a) Data d'aplicabilitat de la norma harmonitzada
(b) Data en què finalitza el període de coexistència
(c) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
|
UNITAT D'OBRA EAM010: ESTRUCTURA METÀL·LICA REALITZADA AMB PÒRTICS. MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA. La zona de soldadura no es pintarà. No es posarà en contacte directe l'acer amb altres metalls ni amb guixos. CARACTERÍSTIQUES TÈCNIQUES Estructura metàl·lica realitzada amb pòrtics i corretges d'acer UNE-EN 10025 S275JR, en perfils laminats en calent, de les sèries IPN, IPE, HEA, HEB o HEM, acabat amb emprimació antioxidant, amb unions soldades en obra, amb una quantia d'acer de 32,8 kg/m², per distància entre recolzaments inferior a 10 m, separació de 4 m entre pòrtics i una altura de pilars de fins a 5 m. NORMATIVA D'APLICACIÓ Execució:
CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada pel seu intradós en veritable magnitud, segons documentació gràfica de Projecte. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA AMBIENTALS. No es realitzaran treballs de soldadura quan la temperatura sigui inferior a 0°C. DEL CONTRACTISTA. Presentarà per a la seva aprovació, al director de l'execució de l'obra, el programa de muntatge de l'estructura, basat en les indicacions del Projecte, així com la documentació que acrediti que els soldadors que intervinguin en la seva execució estiguin certificats per un organisme acreditat. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig i marcat dels eixos. Hissat i presentació dels extrems del pòrtic mitjançant grua. Aplomat. Resolució de les unions a la base de fonamentació. Reglatge de la peça i ajust definitiu de les unions soldades. Reparació de defectes superficials. CONDICIONS DE TERMINACIÓ. L'acabat superficial serà l'adequat per al posterior tractament de protecció. L'estructura serà estable i transmetrà correctament les càrregues. CONSERVACIÓ I MANTENIMENT. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà, en veritable magnitud, pel intradós, la superfície realment executada segons especificacions de Projecte. CRITERI DE VALORACIÓ ECONÒMICA El preu inclou les soldadures, els talls, les escapçadures, les peces especials, els casquets i els elements auxiliars de muntatge. |
|||||||||||||||||||||||
Residus generats
|
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
|
17 04 05 |
Ferro i acer. |
0,148 |
0,070 |
|
Residus generats: |
0,148 |
0,070 |
