IUS060

U

Pou de registre de fàbrica.

1.182,75€

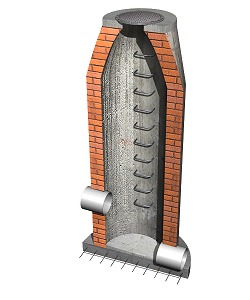

Pou de registre de fàbrica de maó ceràmic massís de 1 peu d'espessor, de 0,80 m de diàmetre interior i 1,6 m d'altura útil interior, sobre solera de 25 cm d'espessor de formigó armat HA-30/B/20/XC4+XA2 lleugerament armada amb malla electrosoldada, amb tancament de tapa circular amb bloqueig i marc de ferro colat classe D-400 segons UNE-EN 124, instal·lat en calçades de carrers, incloent les per vianants, o zones d'aparcament per a tot tipus de vehicles. El preu no inclou l'excavació ni el replé del extradós.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt10haf010ernu

m³

Formigó HA-30/B/20/XC4+XA2, fabricat en central, amb ciment SR.

0,507

117,49

59,57

mt07ame010n

m²

Malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080.

1,690

6,85

11,58

mt10hmf010rRb

m³

Formigó HM-30/B/20/X0+XA2, fabricat en central, amb ciment SR.

0,495

118,37

58,59

mt04lmb010a

U

Maó ceràmic massís d'elaboració mecànica, per revestir, 29x14x5 cm, per a ús en fàbrica protegida (peça P), densitat 2400 kg/m³, segons UNE-EN 771-1.

473,000

0,65

307,45

mt08aaa010a

m³

Aigua.

0,156

1,53

0,24

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,711

54,64

38,85

mt09mif010la

t

Morter industrial per a obra de paleta, de ciment, color gris, amb additiu hidròfug, categoria M-15 (resistència a compressió 15 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,151

75,14

11,35

mt46phm050

U

Pate de polipropilè conformat en U, per pou, de 330x160 mm, secció transversal de D=25 mm, segons UNE-EN 1917.

4,000

4,75

19,00

mt46tpr010q

U

Tapa circular amb bloqueig mitjançant tres pestanyes i marc de foneria dúctil de 850 mm de diàmetre exterior i 100 mm d'altura, pas lliure de 600 mm, per pou, classe D-400 segons UNE-EN 124. Tapa revestida amb pintura bituminosa i marc proveït de junt d'insonorització de polietilè i dispositiu antirobatori.

1,000

117,49

117,49

Subtotal materials:

624,12

2

Mà d'obra

mo041

h

Oficial 1ª construcció d'obra civil.

11,178

28,42

317,68

mo087

h

Ajudant construcció d'obra civil.

8,614

25,28

217,76

Subtotal mà d'obra:

535,44

3

Costos directes complementaris

%

Costos directes complementaris

2,000

1.159,56

23,19

Cost de manteniment decennal: 59,14€ en els primers 10 anys.

Costos directes (1+2+3):

1.182,75

Referència i títol de la norma

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.

EN 998-2:2016

11.8.2017

11.8.2018

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

EN 1917:2002

1.8.2003

23.11.2004

4

Pozos de registro y cámaras de inspección de hormigón en masa, hormigón armado y hormigón con fibras de acero.

EN 1917:2002/AC:2008

1.1.2009

1.1.2009

UNITAT D'OBRA IUS060: POU DE REGISTRE DE FÀBRICA.

CARACTERÍSTIQUES TÈCNIQUES

Formació de pou de registre de fàbrica de maó ceràmic massís de 1 peu d'espessor, de 0,80 m de diàmetre interior i 1,6 m d'altura útil interior, format per: solera de 25 cm d'espessor de formigó armat HA-30/B/20/XC4+XA2 lleugerament armada amb malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080, pou cilíndric i con asimètric en coronació de 0,50 m d'altura, construïts tots dos amb fàbrica de maó ceràmic massís de 29x14x5 cm, rebut amb morter de ciment, industrial, M-5, de 1 cm d'espessor, adreçat i brunyiment per l'interior amb morter de ciment, industrial, amb additiu hidròfug, M-15 formant arestes i cantonades a mitja canya i llosa al voltant de la boca del con de 150x150 cm i 20 cm de gruix de formigó en massa HM-30/B/20/X0+XA2; amb tancament de tapa circular amb bloqueig i marc de ferro colat classe D-400 segons UNE-EN 124, instal·lat en calçades de carrers, incloent les per vianants, o zones d'aparcament per a tot tipus de vehicles. Inclús formigó en massa HM-30/B/20/X0+XA2 per a formació de canal en el fons del pou i morter per a segellat de junts.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Código Estructural.

Execució: CTE. DB-HS Salubridad.

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

PROVES DE SERVEI.

Prova d'estanquitat parcial.

CONSERVACIÓ I MANTENIMENT.

Es protegirà enfront de cops, especialment durant el reblert i compactació d'àrids i enfront del tràfic pesat.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou l'excavació ni el replé del extradós.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 01

Formigó (formigons, morters i prefabricats).

16,929

11,286

17 04 05

Ferro i acer.

0,073

0,035

17 01 02

Maons.

34,766

27,813

Residus generats:

51,768

39,134

15 01 01

Envasos de paper i cartró.

8,597

11,463

17 02 03

Plàstic.

0,689

1,148

17 02 01

Fusta.

8,484

7,713

Envasos:

17,770

20,324

Total residus:

69,538

59,457
