IUS016

m

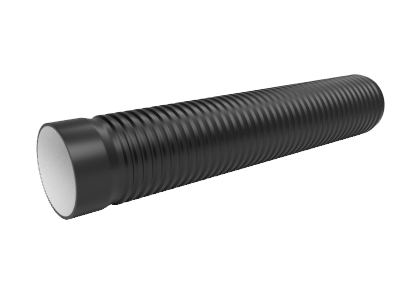

Col·lector soterrat de polietilè.

26,99€

Col·lector soterrat en terreny no agressiu, format per tub de polietilè d'alta densitat (PEAD/HDPE) de doble paret, l'exterior corrugada color negre i la interior llisa color blanc, unió per copa amb junta elàstica de EPDM, rigidesa anular nominal 8 kN/m², diàmetre nominal 160 mm. El preu inclou els equips i la maquinària necessaris per al desplaçament i la disposició en obra dels elements, però no inclou l'excavació ni el reblert principal.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt11teg010a

m

Tub de polietilè d'alta densitat (PEAD/HDPE) de doble paret, l'exterior corrugada color negre i la interior llisa color blanc, unió per copa amb junta elàstica de EPDM, rigidesa anular nominal 8 kN/m², diàmetre nominal 160 mm, longitud nominal 6 m, segons UNE-EN 13476-1.

1,050

8,24

8,65

mt11ade100a

kg

Lubrificant per a unió mitjançant junt elàstica de tubs i accessoris.

0,004

21,59

0,09

mt01ara010a

m³

Sorra amb granulometria de 0 a 5 mm de diàmetre, neta.

0,294

14,61

4,30

Subtotal materials:

13,04

2

Equip i maquinària

mq04cag010b

h

Camió amb grua de fins a 10 t.

0,044

63,96

2,81

mq01ret020b

h

Retrocarregadora sobre pneumàtics, de 70 kW.

0,034

41,71

1,42

mq02rop020

h

Picó vibrant de guiat manual, de 80 kg, amb placa de 30x30 cm, tipus piconadora de granota.

0,242

4,00

0,97

Subtotal equip i maquinària:

5,20

3

Mà d'obra

mo041

h

Oficial 1ª construcció d'obra civil.

0,203

28,42

5,77

mo087

h

Ajudant construcció d'obra civil.

0,097

25,28

2,45

Subtotal mà d'obra:

8,22

4

Costos directes complementaris

%

Costos directes complementaris

2,000

26,46

0,53

Cost de manteniment decennal: 1,35€ en els primers 10 anys.

Costos directes (1+2+3+4):

26,99

UNITAT D'OBRA IUS016: COL·LECTOR SOTERRAT DE POLIETILÈ.

CARACTERÍSTIQUES TÈCNIQUES

Col·lector soterrat en terreny no agressiu, format per tub de polietilè d'alta densitat (PEAD/HDPE) de doble paret, l'exterior corrugada color negre i la interior llisa color blanc, unió per copa amb junta elàstica de EPDM, rigidesa anular nominal 8 kN/m², diàmetre nominal 160 mm i secció circular, amb una pendent mínima del 0,50%, per a conducció de sanejament sense pressió, col·locat sobre llit de sorra de 10 cm d'espessor, degudament compactada i anivellada amb picó vibrant de guiat manual, reblert lateral compactant fins als ronyons i posterior reblert amb la mateixa sorra fins a 30 cm per sobre de la generatriu superior. Inclús, junts de goma, lubricant per a muntatge, accessoris i peces especials.

NORMATIVA D'APLICACIÓ

Execució:

CRITERI D'AMIDAMENT EN PROJECTE

Longitud mesurada en projecció horitzontal, entre cares interiors de pericons o altres elements d'unió, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

PROVES DE SERVEI.

Prova d'estanquitat parcial.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà en projecció horitzontal, la longitud realment executada segons especificacions de Projecte, entre cares interiors de pericons o altres elements d'unió, incloent els trams ocupats per peces especials.

CRITERI DE VALORACIÓ ECONÒMICA

El preu inclou els equips i la maquinària necessaris per al desplaçament i la disposició en obra dels elements, però no inclou l'excavació ni el reblert principal.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 03

Plàstic.

0,076

0,127

01 04 09

Residus de sorra i argiles.

1,720

1,075

Residus generats:

1,796

1,202

17 02 01

Fusta.

0,043

0,039

Envasos:

0,043

0,039

Total residus:

1,839

1,241
