IUS071 |
U |
Pericó d'obra de fàbrica. |
206,42€ |
|

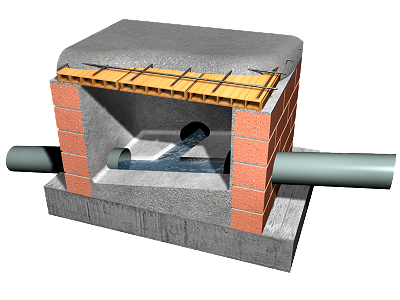

Pericó de pas, no registrable, d'obra de fàbrica, de dimensions interiors 50x50x50 cm, sobre solera de formigó en massa. El preu no inclou l'excavació ni el replé del extradós. |
|
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
|
1 |
Materials |
||||
|
mt10hmf010rRb |
m³ |
Formigó HM-30/B/20/X0+XA2, fabricat en central, amb ciment SR. |
0,195 |
118,37 |
23,08 |
|
mt04lmb010a |
U |
Maó ceràmic massís d'elaboració mecànica, per revestir, 29x14x5 cm, per a ús en fàbrica protegida (peça P), densitat 2400 kg/m³, segons UNE-EN 771-1. |
90,000 |
0,65 |
58,50 |
|
mt08aaa010a |
m³ |
Aigua. |
0,021 |
1,53 |
0,03 |
|
mt09mif010ca |
t |
Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2. |
0,083 |
54,64 |
4,54 |
|
mt11var110 |
U |
Conjunt de peces de PVC per realitzar en el fons del pericó de pas les lleres corresponents. |
1,000 |
6,08 |
6,08 |
|
mt09mif010la |
t |
Morter industrial per a obra de paleta, de ciment, color gris, amb additiu hidròfug, categoria M-15 (resistència a compressió 15 N/mm²), subministrat en sacs, segons UNE-EN 998-2. |
0,035 |
75,14 |
2,63 |
|
mt04lvg020c |
U |
Tauler ceràmic buit encadellat, per revestir, 80x25x3 cm, amb les testes rectes, segons UNE 67041. |
2,000 |
1,16 |
2,32 |
|
mt07ame010g |
m² |
Malla electrosoldada ME 15x15 Ø 6-6 B 500 T 6x2,20 UNE-EN 10080. |
0,490 |
4,80 |
2,35 |
|
mt10haf010ernu |
m³ |
Formigó HA-30/B/20/XC4+XA2, fabricat en central, amb ciment SR. |
0,043 |
117,49 |
5,05 |
|
Subtotal materials: |
104,58 |
||||
|
2 |
Mà d'obra |
||||
|
mo041 |
h |
Oficial 1ª construcció d'obra civil. |
1,879 |
28,42 |
53,40 |
|
mo087 |
h |
Ajudant construcció d'obra civil. |
1,756 |
25,28 |
44,39 |
|
Subtotal mà d'obra: |
97,79 |
||||
|
3 |
Costos directes complementaris |
||||
|
% |
Costos directes complementaris |
2,000 |
202,37 |
4,05 |
|
|
Cost de manteniment decennal: 10,32€ en els primers 10 anys. |
Costos directes (1+2+3): |
206,42 |
|||
|
Referència i títol de la norma |
Aplicabilitat(a) |
Obligatorietat(b) |
Sistema(c) |
|
EN 771-1:2011+A1:2015 |
10.6.2016 |
10.6.2017 |
2+/4 |
|
Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida. |
|||
|
EN 998-2:2016 |
11.8.2017 |
11.8.2018 |
2+/4 |
|
Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería |
(a) Data d'aplicabilitat de la norma harmonitzada
(b) Data en què finalitza el període de coexistència
(c) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
|
UNITAT D'OBRA IUS071: PERICÓ D'OBRA DE FÀBRICA. CARACTERÍSTIQUES TÈCNIQUES Formació de pericó de pas, no registrable, soterrada, construït amb fàbrica de maó ceràmic massís, de 1/2 peu d'espessor, rebut amb morter de ciment, industrial, M-5, de dimensions interiors 50x50x50 cm, sobre solera de formigó en massa HM-30/B/20/X0+XA2 de 15 cm d'espessor, formació de pendent mínima del 2%, amb el mateix tipus de formigó, arrebossat i brunyit interiorment amb morter de ciment, industrial, amb additiu hidròfug, M-15 formant arestes i cantonades a mitja canya, tancada superiorment amb tauler ceràmic buit encadellat i llosa de formigó HA-30/B/20/XC4+XA2, armada amb malla electrosoldada i segellada hermèticament amb morter de ciment. Inclús morter per a segellat de junts i peces de PVC tallades longitudinalment per a formació del canal en el fons del pericó. NORMATIVA D'APLICACIÓ
Elaboració, transport i posada en obra del formigó: Código Estructural.
Execució: CTE. DB-HS Salubridad. CRITERI D'AMIDAMENT EN PROJECTE Nombre d'unitats previstes, segons documentació gràfica de Projecte. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que la ubicació de l'arqueta es correspon amb la de Projecte. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig. Abocat i compactació del formigó en formació de solera. Formació de l'obra de fàbrica amb maons, prèviament humits, col·locats amb morter. Connexionat dels col·lectors al pericó. Reblert de formigó per a formació de pendents i col·locació de les peces de PVC en el fons del pericó. Arrebossat i brunyit amb morter, arrodonint els angles del fons i de les parets interiors del pericó. Formació del tauler armat. Comprovació del seu correcte funcionament. Realització de proves de servei. CONDICIONS DE TERMINACIÓ. La arqueta quedarà totalment estanca. PROVES DE SERVEI. Prova d'estanquitat parcial. Normativa d'aplicació: CTE. DB-HS Salubridad CONSERVACIÓ I MANTENIMENT. Es protegirà enfront de cops i obturacions. Es taparan totes els pericons per a evitar accidents. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte. CRITERI DE VALORACIÓ ECONÒMICA El preu no inclou l'excavació ni el replé del extradós. |
Residus generats
|
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
|
17 01 01 |
Formigó (formigons, morters i prefabricats). |
2,390 |
1,593 |
|
17 01 02 |
Maons. |
6,615 |
5,292 |
|
17 01 03 |
Teules i materials ceràmics. |
0,235 |
0,188 |
|
17 04 05 |
Ferro i acer. |
0,023 |
0,011 |
|
Residus generats: |
9,263 |
7,084 |
|
|
15 01 01 |
Envasos de paper i cartró. |
1,203 |
1,604 |
|
17 02 03 |
Plàstic. |
0,128 |
0,213 |
|
17 02 01 |
Fusta. |
1,629 |
1,481 |
|
Envasos: |
2,960 |
3,298 |
|
|
Total residus: |
12,223 |
10,383 |
