Dipòsit auxiliar d'alimentació.
IFD020 Dipòsit auxiliar d'alimentació. U
Dipòsit auxiliar d'alimentació de polièster reforçat amb fibra de vidre, cilíndric, de 200 l, amb vàlvula de tall de comporta de 1" DN 25 mm per a l'entrada i vàlvula de tall de comporta de 1" DN 25 mm per a la sortida.
Preu

354,85€

Exportació
Arrossegar BC3 sobre 'Arquimedes' o altre programa d'amidaments i pressupostos. Arrossegar BC3 sobre 'Arquimedes'. Obrir aquest contingut en 'Excel' Obrir aquest contingut en 'Excel 2003' o anteriors
Enviar suggeriment

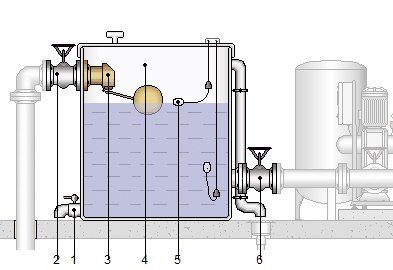

1:
Aixeta per a buidatge.
2:
Vàlvula de tall per a l'entrada.
3:
Vàlvula de flotador.
4:
Dipòsit.
5:
Interruptor de nivell.
6:
Vàlvula de tall per a sortida.
Material
Capacitat (litres)

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1



Materials



mt37sve010b

U

Vàlvula d'esfera de llautó niquelat per roscar de 1/2".

1,000

4,95

4,95

mt37svc010f

U

Vàlvula de comporta de llautó fosa, per roscar, de 1".

2,000

9,14

18,28

mt37vfl010c

U

Vàlvula de flotador de 1" de diàmetre, per a una pressió màxima de 6 bar, amb cos de llautó, boia esfèrica roscada de llautó i obturador de goma.

1,000

67,95

67,95

mt37dps020a

U

Dipòsit de polièster reforçat amb fibra de vidre, cilíndric, de 200 l, amb tapa, airejador i sobreeixidor, per col·locar en superfície.

1,000

170,05

170,05

mt37inl010

U

Interruptor de nivell de 10 A, amb boia, contrapès i cable.

2,000

15,00

30,00

mt37www010

U

Material auxiliar per a instal·lacions de lampisteria.

1,000

1,40

1,40


Subtotal materials:

292,63

2



Mà d'obra



mo008

h

Oficial 1ª lampista.

0,851

29,34

24,97

mo107

h

Ajudant lampista.

0,851

25,25

21,49

mo003

h

Oficial 1ª electricista.

0,300

29,34

8,80


Subtotal mà d'obra:

55,26

3



Costos directes complementaris




%

Costos directes complementaris

2,000

347,89

6,96

Cost de manteniment decennal: 39,03€ en els primers 10 anys.

Costos directes (1+2+3):

354,85


UNITAT D'OBRA IFD020: DIPÒSIT AUXILIAR D'ALIMENTACIÓ.


CARACTERÍSTIQUES TÈCNIQUES

Dipòsit auxiliar d'alimentació, per a proveïment del grup de pressió, de polièster reforçat amb fibra de vidre, cilíndric, de 200 l, amb tapa, airejador i sobreeixidor; vàlvula de tall de comporta de llautó fos de 1" DN 25 mm i vàlvula de flotador per a l'entrada aixeta d'esfera per a buidatge; vàlvula de tall de comporta de llautó fos de 1" DN 25 mm per a la sortida; dos interruptors per a nivell màxim i nivell mínim. Fins i tot material auxiliar. Totalment muntat, connexionat i provat.



NORMATIVA D'APLICACIÓ

Instal·lació:

-



CTE. DB-HS Salubridad.

-



Normes de la companyia subministradora.



CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.



CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA


DEL SUPORT.

Es comprovarà que la seva situació es correspon amb la del Projecte i que la zona d'ubicació està completament terminada.



PROCÉS D'EXECUCIÓ


FASES D'EXECUCIÓ.

Replanteig. Neteja de la base de suport del dipòsit. Col·locació, fixació i muntatge del dipòsit. Col·locació i muntatge de vàlvules. Col·locació i fixació de canonades i accessoris. Col·locació dels interruptors de nivell.


CONDICIONS DE TERMINACIÓ.

El dipòsit no presentarà fugues.



CONSERVACIÓ I MANTENIMENT.

Es protegirà enfront de cops i esquitxades.



CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.



Codi LER

Tipus

Pes (kg)

Volum (l)

15 01 01

Envasos de paper i cartró.

1,752

2,336


Envasos:

1,752

2,336
