| Envà de plaques de guix laminat, per a tancament de buit d'ascensor. Sistema "PLADUR" | ||
| FBY160 | Envà de plaques de guix laminat, per a tancament de buit d'ascensor. Sistema "PLADUR" | |
|

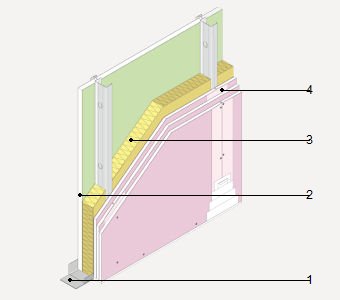

Tancament de buit d'ascensor mitjançant el sistema CH "PLADUR", d'envà múltiple, 135 LR, de 4,50 m d'altura màxima i 135 mm de gruix total, amb nivell de qualitat de l'acabat Q2, format per una estructura simple, de perfils de xapa d'acer galvanitzat de 90 mm d'amplada, a base de muntants CH-90 i muntants E-90 (elements verticals), separats 600 mm entre si, i canals J-92 (elements horitzontals), a la què es cargolen tres plaques en total una placa amb resistència al foc, amb baixa absorció superficial d'aigua, d'alta resistència a l'impacte i d'alta densitat CH (DFH1I) en una cara i tres plaques amb resistència al foc F (F) en l'altra cara; aïllament acústic mitjançant panell semirígid de llana mineral, espessor 85 mm, segons UNE-EN 13162, en l'ànima, entre muntants de tipus CH. Inclús banda estanca autoadhesiva "PLADUR", fixacions per a l'ancoratge de canals i muntants metàl·lics; cargols per a la fixació de les plaques; cinta microperforada de paper amb reforç metàl·lic "PLADUR" i pasta d'assecatge en pols JN "PLADUR", cinta microperforada de paper "PLADUR". | ||
Preu |
|
Exportació |
 |
UNITAT D'OBRA FBY160: ENVÀ DE PLAQUES DE GUIX LAMINAT, PER A TANCAMENT DE BUIT D'ASCENSOR. SISTEMA "PLADUR".
MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.
Tot element metàl·lic que estigui en contacte amb les plaques estarà protegit contra la corrosió. Les canonades que discorrin entre panells d'aïllament estaran degudament aïllades per a evitar condensacions.
CARACTERÍSTIQUES TÈCNIQUES
Tancament de buit d'ascensor mitjançant el sistema CH "PLADUR", d'envà múltiple, 135 LR, de 4,50 m d'altura màxima i 135 mm de gruix total, amb nivell de qualitat de l'acabat Q2, format per una estructura simple, de perfils de xapa d'acer galvanitzat de 90 mm d'amplada, a base de muntants CH-90 i muntants E-90 (elements verticals), separats 600 mm entre si, i canals J-92 (elements horitzontals), a la què es cargolen tres plaques en total una placa amb resistència al foc, amb baixa absorció superficial d'aigua, d'alta resistència a l'impacte i d'alta densitat CH (DFH1I) en una cara i tres plaques amb resistència al foc F (F) en l'altra cara; aïllament acústic mitjançant panell semirígid de llana mineral, espessor 85 mm, segons UNE-EN 13162, en l'ànima, entre muntants de tipus CH. Inclús banda estanca autoadhesiva "PLADUR", fixacions per a l'ancoratge de canals i muntants metàl·lics; cargols per a la fixació de les plaques; cinta microperforada de paper amb reforç metàl·lic "PLADUR" i pasta d'assecatge en pols JN "PLADUR", cinta microperforada de paper "PLADUR".
NORMATIVA D'APLICACIÓ
Muntatge:
- |
CTE. DB-SI Seguridad en caso de incendio. |
- |
CTE. DB-HR Protección frente al ruido. |
- |
CTE. DB-HE Ahorro de energía. |
- |
UNE 102043. Montaje de los sistemas constructivos con placa de yeso laminado (PYL). Tabiques, trasdosados y techos. Definiciones, aplicaciones y recomendaciones. |
- |
NTE-PTP. Particiones: Tabiques de placas y paneles. |
CRITERI D'AMIDAMENT EN PROJECTE
Superfície mesurada segons documentació gràfica de Projecte, sense duplicar cantonades ni encontres, seguint els criteris d'amidament exposats en la norma UNE 92305.
CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA
DEL SUPORT.
Abans d'iniciar els treballs, es comprovarà que està acabada l'estructura, la coberta i la façana, estant col·locada en aquesta la fusteria amb el seu envidriament. Es disposarà en obra dels bastiments i bastiments de base de portes i armaris. La superfície horitzontal d'assentament de les plaques ha d'estar anivellada i l'enrajolat, si pot ser, col·locat i acabat, a no ser que l'enrajolat pugui resultar malmés durant els treballs de muntatge; en aquest cas, haurà d'estar acabada la seva base d'assentament. Els sostres de l'obra estaran acabats, sent necessari que la superfície inferior del forjat quedi revestida si no es realitzen falsos sostres. Les instal·lacions, tant de fontaneria i calefacció com d'electricitat, haurien de trobar-se amb les preses de planta en espera, per a la seva distribució posterior per l'interior dels envans. Els conductes de ventilació i els baixants estaran col·locats.
PROCÉS D'EXECUCIÓ
FASES D'EXECUCIÓ.
Replanteig i traçat en el forjat inferior i en el superior dels envans a realitzar. Col·locació de banda d'estanquitat i canals inferiors, sobre paviment acabat o base de seient. Col·locació de banda d'estanquitat i canals superiors, sota forjats. Col·locació i fixació dels muntants sobre els elements horitzontals. Aplicació de segellador sobre el perímetre de l'estructura. Tall de les plaques. Muntatge de les plaques interiors, entre els perfils dels muntants. Col·locació dels panells de llana mineral, entre els muntants. Fixació de les plaques per al tancament de la segona cara de l'envà. Replanteig de les caixes per a allotjament de mecanismes elèctrics i de pas d'instal·lacions, i posterior perforació de les plaques. Tractament de junts.
CONDICIONS DE TERMINACIÓ.
El conjunt quedarà monolític, estable enfront d'esforços horitzontals, pla, d'aspecte uniforme, aplomat i sense defectes.
CONSERVACIÓ I MANTENIMENT.
No se sotmetran a càrregues per a les quals no estan dissenyats.
CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT
Es mesurarà la superfície realment executada segons especificacions de Projecte, sense duplicar cantonades ni encontres, seguint els criteris d'amidament exposats en la norma UNE 92305.
CRITERI DE VALORACIÓ ECONÒMICA
El preu inclou la resolució de trobades i punts singulars.
