Obra nova Rehabilitació Espais urbans

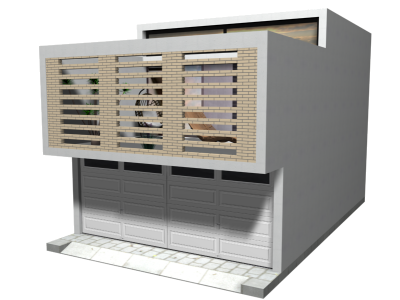

Gelosia longitudinal en façana, de fàbrica armada de peces en "U" ceràmiques cara vista.
FDZ010 Gelosia longitudinal en façana, de fàbrica armada de peces en "U" ceràmiques cara vista. m
Gelosia longitudinal en façana, de fàbrica armada, realitzada amb dues filades de peces en "U" cara vista, color vermell, 28x13,5x5 cm, rebudes amb morter de ciment industrial, color gris, M-5, subministrat a granel, amb junts horitzontals i verticals de 10 mm d'espessor, junt renfonsada; amb reforç d'acer UNE-EN 10080 B 500 S (quantia 4,3 kg/m²) i massissat de morter; estintolament mitjançant puntals metàl·lics telescòpics i taulons de fusta.
Preu

72,07€

Exportació
Arrossegar BC3 sobre 'Arquimedes' o altre programa d'amidaments i pressupostos. Arrossegar BC3 sobre 'Arquimedes'. Obrir aquest contingut en 'Excel' Obrir aquest contingut en 'Excel 2003' o anteriors
Enviar suggeriment

Color
Dimensions (cm)
Morter per a obra de paleta
Aglomerant
Color
Additiu
Categoria
Subministrament
Gruix dels junts (mm)
Junts horitzontals
Junts verticals
Tipus de junt
Quantia d'acer (kg/m)
Elaboració i muntatge de la ferralla
Tipus d'acer
Tipus
Puntals
Nombre de puntals (u./m)
Nombre d'usos
Taulons de fusta
Nombre d'usos

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1



Materials



mt05bvk011a

U

Peça en "U" cara vista, color vermell, 28x13,5x5 cm, segons UNE-EN 771-1.

7,000

1,86

13,02

mt08aaa010a

m³

Aigua.

0,027

1,50

0,04

mt09mif010cb

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat a granel, segons UNE-EN 998-2.

0,147

50,20

7,38

mt07aco010c

kg

Ferralla elaborada en taller industrial amb acer en barres corrugades, UNE-EN 10080 B 500 S, de varis diàmetres.

4,300

1,60

6,88

mt08var050

kg

Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre.

0,099

1,50

0,15

mt50spa050m

m³

Tauló de fusta de pi, dimensions 20x7,2 cm.

0,003

439,20

1,32

mt50spa101

kg

Claus d'acer.

0,050

1,87

0,09

mt50spa081a

U

Puntal metàl·lic telescòpic, de fins a 3 m d'altura.

0,013

19,25

0,25


Subtotal materials:

29,13

2



Equip i maquinària



mq06mms010

h

Mesclador continu amb sitja, per a morter industrial en sec, subministrat a granel.

0,559

1,94

1,08


Subtotal equip i maquinària:

1,08

3



Mà d'obra



mo043

h

Oficial 1ª ferrallista.

0,088

28,39

2,50

mo090

h

Ajudant ferrallista.

0,088

25,25

2,22

mo021

h

Oficial 1ª construcció en treballs de ram de paleta.

0,627

28,42

17,82

mo114

h

Peó ordinari construcció en treballs de ram de paleta.

0,752

23,81

17,91


Subtotal mà d'obra:

40,45

4



Costos directes complementaris




%

Costos directes complementaris

2,000

70,66

1,41


Costos directes (1+2+3+4):

72,07


Referència i títol de la norma

Aplicabilitat(a)

Obligatorietat(b)

Sistema(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.

EN 998-2:2016

11.8.2017

11.8.2018

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería


(a) Data d'aplicabilitat de la norma harmonitzada

(b) Data en què finalitza el període de coexistència

(c) Sistema d'avaluació i verificació de la constància de les prestacions

UNITAT D'OBRA FDZ010: GELOSIA LONGITUDINAL EN FAÇANA, DE FÀBRICA ARMADA DE PECES EN "U" CERÀMIQUES CARA VISTA.


CARACTERÍSTIQUES TÈCNIQUES

Gelosia longitudinal en façana, de fàbrica armada, realitzada amb dues filades de peces en "U" cara vista, color vermell, 28x13,5x5 cm, rebudes amb morter de ciment industrial, color gris, M-5, subministrat a granel, amb junts horitzontals i verticals de 10 mm d'espessor, junt renfonsada; amb reforç d'acer UNE-EN 10080 B 500 S (quantia 4,3 kg/m²) i massissat de morter; estintolament mitjançant puntals metàl·lics telescòpics i taulons de fusta.



NORMATIVA D'APLICACIÓ

Execució: NTE-FDZ. Fachadas. Defensas: Celosías.


CRITERI D'AMIDAMENT EN PROJECTE

Longitud mesurada segons documentació gràfica de Projecte, incloent les entregues en els suports.



CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA


DEL SUPORT.

Es comprovarà que el plànol de suport té la resistència necessària, és horitzontal, i presenta una superfície neta.


AMBIENTALS.

Se suspendran els treballs quan la temperatura ambient sigui inferior a 5°C o superior a 40°C, plogui, neu o la velocitat del vent sigui superior a 50 km/h.



PROCÉS D'EXECUCIÓ


FASES D'EXECUCIÓ.

Definició dels plànols de façana mitjançant ploms. Replanteig, planta a planta. Replanteig i tall dels taulons. Instal·lació de l'estintolament. Col·locació i aplomat de mires de referència. Estesa de fils entre mires. Col·locació de ploms fixos a les arestes. Col·locació de les peces per filades a nivell. Col·locació de les armadures. Massissat amb morter. Desmuntatge i retirada de l'estintolament.


CONDICIONS DE TERMINACIÓ.

El conjunt serà monolític i no presentarà excentricitat.



CONSERVACIÓ I MANTENIMENT.

Es protegirà l'obra recién executada enfront de pluges, gelades i temperatures elevades.



CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la longitud realment executada segons especificacions de Projecte, incloent els acords en els suports.



CRITERI DE VALORACIÓ ECONÒMICA

El preu inclou l'elaboració de la ferralla (tall, doblegat i conformat d'elements) en taller industrial i el muntatge en el lloc definitiu de la seva col·locació en obra.



Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 02

Maons.

0,154

0,123

17 01 01

Formigó (formigons, morters i prefabricats).

2,778

1,852

17 04 05

Ferro i acer.

0,161

0,077

17 02 01

Fusta.

1,725

1,568


Residus generats:

4,818

3,620

17 02 03

Plàstic.

0,007

0,012

17 02 01

Fusta.

0,035

0,032


Envasos:

0,042

0,043


Total residus:

4,860

3,664
