| encavallada lleugera, de fusta serrada. | ||
| EMC015 | encavallada lleugera, de fusta serrada. | m³ |

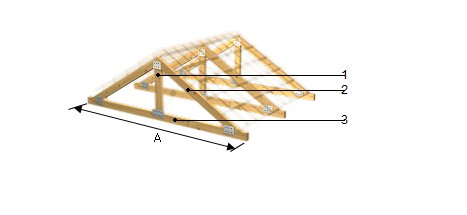

| Encavallada lleugera de 6 m de llum, pendent 30%, formada per elements de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya amb certificat PEFC, de 70x70 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat; connexions amb ferraments d'acer galvanitzat tipus DX51D+Z275N i cargols rosca-xapa d'acer zincat, per a encaix d'estructures de fusta; separació entre encavallades fins a 5 m. | ||
Preu |
|
Exportació |
 |
Classe de servei de l'estructura segons UNE-EN 1995-1-1
Components
Pendent (%)
Fusta
Procedència de la fusta
Grup botànic
Espècie d'arbre
Propietats mecàniques
Dimensions (mm)
Classe resistent segons UNE-EN 338 i UNE-EN 1912
Qualitat estructural segons UNE 56544
Protecció de la fusta
Classe d'ús segons UNE-EN 335
Classe de penetració segons UNE-EN 351-1
UNITAT D'OBRA EMC015: ENCAVALLADA LLEUGERA, DE FUSTA SERRADA.
MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.
S'evitarà el contacte directe de la fusta amb el ciment i la calç.
CARACTERÍSTIQUES TÈCNIQUES
Encavallada lleugera de 6 m de llum, pendent 30%, formada per elements de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya amb certificat PEFC, de 70x70 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural ME-2 segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat; connexions amb ferraments d'acer galvanitzat tipus DX51D+Z275N i cargols rosca-xapa d'acer zincat, per a encaix d'estructures de fusta; separació entre encavallades fins a 5 m.
NORMATIVA D'APLICACIÓ
Execució: CTE. DB-SE-M Seguridad estructural: Madera.
CRITERI D'AMIDAMENT EN PROJECTE
Volum mesurat segons documentació gràfica de Projecte, recolzant-se en les majors dimensions transversals per aquelles peces que no tinguin seccions rectangulars o quadrades, i la longitud incloent els lliuraments.
CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA
DEL SUPORT.
El contingut d'humitat de la fusta serà el d'equilibri higroscòpic abans de la seva utilització en obra.
PROCÉS D'EXECUCIÓ
FASES D'EXECUCIÓ.
Replanteig i marcat d'eixos de recolzament en cap de mur o pilar. Preparació de la superfície de recolzament. Replanteig i cort de taulons. Muntatge de l'encavallada. Col·locació i fixació provisional de l'encavallada. Aplomat i anivellació. Connexió de la cintra i la seva base de suport.
CONDICIONS DE TERMINACIÓ.
El conjunt serà estable i transmetre correctament les càrregues a l'estructura. L'acabat superficial serà l'adequat per al posterior tractament de protecció.
CONSERVACIÓ I MANTENIMENT.
S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.
CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT
Es mesurarà el volum realment executat segons especificacions de Projecte, recolzant-se en les majors dimensions transversals per a aquelles peces que no tinguin escairades rectangulars o quadrades, incloent en la longitud els acords. Es consideren inclosos tots els elements integrants de l'estructura senyalats en els plànols i detalls del Projecte.
