Obra nova Rehabilitació Espais urbans

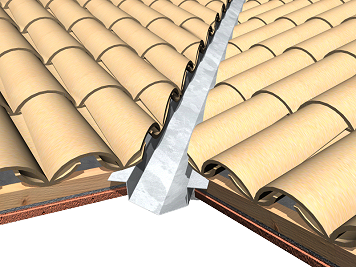

Aiguafons metàl·lic.
QRL010 Aiguafons metàl·lic. m
Formació d'aiguafons amb planxa de zinc de 0,60 mm d'espessor i 450 mm de desenvolupament, preformada, sobre doble envà alleugerit de 9 cm de gruix cadascun, de maons ceràmics buits de 29x14x9 cm, rebuts amb morter de ciment, industrial, M-5 i massissat amb morter de ciment, industrial, M-5. Inclús peces especials, cavalcaments, fixacions, connexions a baixants i junt d'estanquitat.
Preu

76,45€

Exportació
Arrossegar BC3 sobre 'Arquimedes' o altre programa d'amidaments i pressupostos. Arrossegar BC3 sobre 'Arquimedes'. Obrir aquest contingut en 'Excel' Obrir aquest contingut en 'Excel 2003' o anteriors
Enviar suggeriment

Espessor (mm)
Desenvolupament (mm)

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1



Materials



mt13vaz010a

m

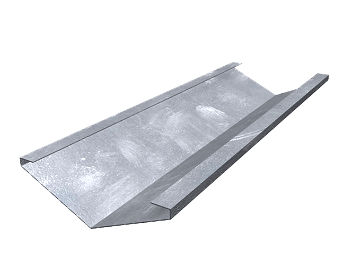

Planxa de zinc de 0,6 mm d'espessor i 450 mm de desenvolupament, preformada.

1,100

10,56

11,62

mt04lcc010c

U

Maó ceràmic buit (totxana), per revestir, 29x14x9 cm, per a ús en fàbrica protegida (peça P), densitat 805 kg/m³, segons UNE-EN 771-1.

20,000

0,35

7,00

mt08aaa010a

m³

Aigua.

0,009

1,50

0,01

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,051

53,48

2,73


Subtotal materials:

21,36

2



Mà d'obra



mo020

h

Oficial 1ª construcció.

0,858

28,42

24,38

mo077

h

Ajudant construcció.

0,599

25,28

15,14

mo113

h

Peó ordinari construcció.

0,591

23,81

14,07


Subtotal mà d'obra:

53,59

3



Costos directes complementaris




%

Costos directes complementaris

2,000

74,95

1,50

Cost de manteniment decennal: 28,29€ en els primers 10 anys.

Costos directes (1+2+3):

76,45


Referència i títol de la norma

Aplicabilitat(a)

Obligatorietat(b)

Sistema(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.

EN 998-2:2016

11.8.2017

11.8.2018

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería


(a) Data d'aplicabilitat de la norma harmonitzada

(b) Data en què finalitza el període de coexistència

(c) Sistema d'avaluació i verificació de la constància de les prestacions

UNITAT D'OBRA QRL010: AIGUAFONS METÀL·LIC.


MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

S'evitarà el contacte directe de la planxa de zinc amb el guix, els morters de ciment frescos, la calç, l'acer no galvanitzat, el coure sense estanyar i les fustes dures com el roure, el castanyer o la teca.


CARACTERÍSTIQUES TÈCNIQUES

Formació d'aiguafons amb planxa de zinc de 0,60 mm d'espessor i 450 mm de desenvolupament, preformada, sobre doble envà alleugerit de 9 cm de gruix cadascun, de maons ceràmics buits de 29x14x9 cm, rebuts amb morter de ciment, industrial, M-5 i massissat amb morter de ciment, industrial, M-5. Inclús peces especials, cavalcaments, fixacions, connexions a baixants i junt d'estanquitat.



NORMATIVA D'APLICACIÓ

Execució: NTE-QTT. Cubiertas: Tejados de tejas.


CRITERI D'AMIDAMENT EN PROJECTE

Longitud mesurada en veritable magnitud, segons documentació gràfica de Projecte.



CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA


DEL SUPORT.

Es comprovarà que la superfície de la base resistent és uniforme i plana, està neta i manca de restes d'obra.


AMBIENTALS.

Se suspendran els treballs quan plogui, neu o la velocitat del vent sigui superior a 50 km/h.



PROCÉS D'EXECUCIÓ


FASES D'EXECUCIÓ.

Neteja i preparació de la superfície. Formació de envans alleugerits. Acabat superior dels envans alleugerits mitjançant morter de ciment. Col·locació de la làmina. Solapaments i connexions a baixants.


CONDICIONS DE TERMINACIÓ.

Seran bàsiques les condicions d'estanquitat i lliure dilatació de tots els elements metàl·lics.



CONSERVACIÓ I MANTENIMENT.

Es protegirà l'obra recién executada enfront de cops.



CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà en veritable magnitud, la longitud realment executada segons especificacions de Projecte.



Codi LER

Tipus

Pes (kg)

Volum (l)

17 04 07

Metalls mesclats.

0,128

0,085

17 01 02

Maons.

1,828

1,462

17 01 01

Formigó (formigons, morters i prefabricats).

0,964

0,643


Residus generats:

2,920

2,190

15 01 01

Envasos de paper i cartró.

0,437

0,583

17 02 03

Plàstic.

0,036

0,060

17 02 01

Fusta.

0,330

0,300


Envasos:

0,803

0,943


Total residus:

3,723

3,133
