Segellat impermeabilitzant exterior de junt perimetral entre passamurs i conducte d'instal·lacions, en tancament de façana.
NIO040 Segellat impermeabilitzant exterior de junt perimetral entre passamurs i conducte d'instal·lacions, en tancament de façana. U
Segellat impermeabilitzant exterior de junt perimetral de 15 mm d'amplada, entre passamurs de PVC de 90 mm de diàmetre i conducte d'instal·lacions allotjat en el seu interior, amb massilla elastòmera monocomponent a base de poliuretà, de color blanc, sobre cordó de polietilè expandit de cel·les tancades, de secció circular de 20 mm de diàmetre, col·locat a una profunditat d'almenys 2 cm de la vora exterior del passamurs que haurà estat fixat prèviament, amb morter de ciment hidròfug, a l'interior d'una obertura practicada en el tancament de façana de fins a 40 cm de gruix, i posterior injecció d'escuma de poliuretà per la part interior contra el fons del junt.
Preu

10,76€

Exportació
Arrossegar BC3 sobre 'Arquimedes' o altre programa d'amidaments i pressupostos. Arrossegar BC3 sobre 'Arquimedes'. Obrir aquest contingut en 'Excel' Obrir aquest contingut en 'Excel 2003' o anteriors
Enviar suggeriment

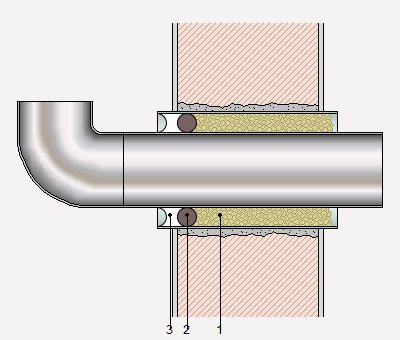

1:
Aïllament.
2:
Fons de junta.
3:
Segellat elàstic.
Diàmetre del passamurs (mm)
Casa comercial
Ample del junt (mm)
El cordó es triarà amb un diàmetre aproximadament un 25% major que l'ample del junt, de manera que quedi subjecte per compressió, i es col·locarà a una profunditat que asseguri que el gruix de la massilla aplicada és aproximadament la meitat de l'ample del junt
Material
Color

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1



Materials



mt15bas010d

m

Cordó de polietilè expandit de cel·les tancades, de secció circular de 20 mm de diàmetre, per al replè de fons de junt.

0,283

0,16

0,05

mt15bas030a

U

Cartutx de massilla elastòmera monocomponent a base de poliuretà, de color blanc, de 600 ml, tipus F-25 HM segons UNE-EN ISO 11600, d'alta adherència i d'enduriment ràpid, amb elevades propietats elàstiques, resistència a la intempèrie, a l'envelliment i als rajos UV, apta per estar en contacte amb aigua potable, duresa Shore A aproximada de 35 i allargament en trencament > 600%, segons UNE-EN ISO 11600.

0,071

6,38

0,45

mt36tvg010ea

m

Tub de PVC, de 90 mm de diàmetre i 1,2 mm de gruix.

0,500

1,95

0,98

mt08aaa010a

m³

Aigua.

0,006

1,50

0,01

mt09mif010ka

t

Morter industrial per a obra de paleta, de ciment, color gris, amb additiu hidròfug, categoria M-10 (resistència a compressió 10 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,006

65,98

0,40

mt13blw110b

U

Aerosol de 750 cm³ d'escuma de poliuretà, de 22,5 kg/m³ de densitat, 140% d'expansió, 18 N/cm² de resistència a tracció i 20 N/cm² de resistència a flexió, conductivitat tèrmica 0,04 W/(mK), estable de -40°C a 100°C; per a aplicar amb cànula; segons UNE-EN 13165.

0,320

7,20

2,30


Subtotal materials:

4,19

2



Mà d'obra



mo020

h

Oficial 1ª construcció.

0,120

28,42

3,41

mo112

h

Peó especialitzat construcció.

0,120

24,59

2,95


Subtotal mà d'obra:

6,36

3



Costos directes complementaris




%

Costos directes complementaris

2,000

10,55

0,21

Cost de manteniment decennal: 17,22€ en els primers 10 anys.

Costos directes (1+2+3):

10,76


Referència i títol de la norma

Aplicabilitat(a)

Obligatorietat(b)

Sistema(c)

EN 998-2:2016

11.8.2017

11.8.2018

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

EN 13165:2012+A2:2016

14.10.2016

14.10.2017

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de espuma rígida de poliuretano (PU). Especificación.


(a) Data d'aplicabilitat de la norma harmonitzada

(b) Data en què finalitza el període de coexistència

(c) Sistema d'avaluació i verificació de la constància de les prestacions

UNITAT D'OBRA NIO040: SEGELLAT IMPERMEABILITZANT EXTERIOR DE JUNT PERIMETRAL ENTRE PASSAMURS I CONDUCTE D'INSTAL·LACIONS, EN TANCAMENT DE FAÇANA.


MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

No es posarà en contacte la massilla elàstica a base de poliuretà amb materials bituminosos.


CARACTERÍSTIQUES TÈCNIQUES

Segellat impermeabilitzant exterior de junt perimetral de 15 mm d'amplada, entre passamurs de PVC de 90 mm de diàmetre i conducte d'instal·lacions allotjat en el seu interior, amb massilla elastòmera monocomponent a base de poliuretà, de color blanc, sobre cordó de polietilè expandit de cel·les tancades, de secció circular de 20 mm de diàmetre, col·locat a una profunditat d'almenys 2 cm de la vora exterior del passamurs que haurà estat fixat prèviament, amb morter de ciment hidròfug, a l'interior d'una obertura practicada en el tancament de façana de fins a 40 cm de gruix, i posterior injecció d'escuma de poliuretà per la part interior contra el fons del junt.



NORMATIVA D'APLICACIÓ

Execució: CTE. DB-HS Salubridad.


CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.



CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA


DEL SUPORT.

Es verificarà que el junt està net, sec i exempt de pols, grassa i matèries estranyes.


AMBIENTALS.

Se suspendran els treballs quan la temperatura ambient sigui inferior a 5°C o superior a 30°C, plogui amb intensitat, neu o existeixi vent excessiu.



FASES D'EXECUCIÓ.

Replanteig. Perforació del mur. Fixació del passamurs. Col·locació del conducte a l'interior del passamurs. Reompliment del fons de junt. Injecció de l'escuma de poliuretà. Aplicació de la massilla. Acabats del revestiment exterior del tancament en la seva trobada amb el passamurs.



CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.



Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 03

Plàstic.

0,053

0,088

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,003

0,002

17 01 01

Formigó (formigons, morters i prefabricats).

0,113

0,075


Residus generats:

0,169

0,166

15 01 01

Envasos de paper i cartró.

0,060

0,080

17 02 03

Plàstic.

0,009

0,015

17 02 01

Fusta.

0,040

0,036

15 01 04

Envasos metàl·lics.

0,048

0,080


Envasos:

0,157

0,211


Total residus:

0,326

0,377
