Cuneta prefabricada
IUD020 Cuneta prefabricada

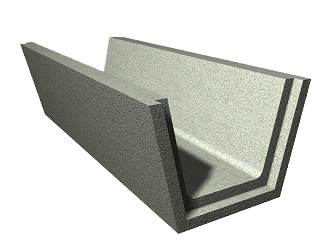

Cuneta formada per peces prefabricades de formigó de secció trapezoïdal, de 30/20x22x100 cm, unides mitjançant junt encadellada, col·locades sobre solera de formigó en massa HM-20/P/20/X0 de 15 cm d'espessor.
Preu

39,42€

m
Exportació
Arrossegar BC3 sobre 'Arquimedes' o altre programa d'amidaments i pressupostos. Arrossegar BC3 sobre 'Arquimedes'. Obrir aquest contingut en 'Excel' Obrir aquest contingut en 'Excel 2003' o anteriors
Enviar suggeriment

Material
Secció tipus
Dimensions (cm)
Tipus d'unió entre peces
Solera de formigó
Espessor (cm)

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1



Materials



mt10hmf010tLc

m³

Formigó HM-20/P/20/X0, fabricat en central.

0,045

83,57

3,76

mt11cun010a

U

Cuneta prefabricada de formigó de secció trapezoïdal, per recollida d'aigües, de 30/20x22x100 cm, amb junta encadellada.

1,000

14,81

14,81

mt08aaa010a

m³

Aigua.

0,006

1,53

0,01

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,009

54,64

0,49

mt09lec020a

m³

Beurada de ciment CEM II/B-P 32,5 N 1/2.

0,001

133,53

0,13


Subtotal materials:

19,20

2



Equip i maquinària



mq02rod010d

h

Safata vibrant de guiat manual, de 300 kg, amplada de treball 70 cm, reversible.

0,088

7,30

0,64

mq01exc010a

h

Retroexcavadora sobre cadenes, de 85 kW.

0,055

55,96

3,08

mq04cag010a

h

Camió amb grua de fins a 6 t.

0,011

56,47

0,62


Subtotal equip i maquinària:

4,34

3



Mà d'obra



mo041

h

Oficial 1ª construcció d'obra civil.

0,254

29,67

7,54

mo087

h

Ajudant construcció d'obra civil.

0,287

26,39

7,57


Subtotal mà d'obra:

15,11

4



Costos directes complementaris




%

Costos directes complementaris

2,000

38,65

0,77

Cost de manteniment decennal: 2,76€ en els primers 10 anys.

Costos directes (1+2+3+4):

39,42


Referència i títol de la norma

Aplicabilitat(a)

Obligatorietat(b)

Sistema(c)

EN 998-2:2016

11.8.2017

11.8.2018

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería


(a) Data d'aplicabilitat de la norma harmonitzada

(b) Data en què finalitza el període de coexistència

(c) Sistema d'avaluació i verificació de la constància de les prestacions

UNITAT D'OBRA IUD020: CUNETA PREFABRICADA.


CARACTERÍSTIQUES TÈCNIQUES

Formació de cuneta mitjançant peces prefabricades de formigó de secció trapezoïdal, de 30/20x22x100 cm, unides mitjançant junt encadellada, col·locades sobre solera de formigó en massa HM-20/P/20/X0 de 15 cm d'espessor, rebudes amb morter de ciment, industrial, M-5. Inclús preparació de la superfície de recolzament del formigó i rejuntat de les peces amb beurada de ciment. Sense incloure la preparació de la capa base existent.



NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Código Estructural.


CRITERI D'AMIDAMENT EN PROJECTE

Longitud mesurada en projecció horitzontal, segons documentació gràfica de Projecte.



CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA


DEL SUPORT.

Es comprovarà que la superfície suport reuneix les condicions de qualitat i forma previstes.


AMBIENTALS.

Se suspendran els treballs de formigonat quan plogui amb intensitat, neu, existeixi vent excessiu, una temperatura ambient superior a 40°C o es prevegi que dins de les 48 hores següents pugui descendir la temperatura ambienti per sota dels 0°C.


DEL CONTRACTISTA.

Disposarà en obra d'una sèrie de mitjans, en previsió que es produeixin canvis bruscs de les condicions ambientals durant el formigonat o posterior període d'enduriment, no podent començar-se el formigonat dels diferents elements sense l'autorització per escrit del director de l'execució de l'obra.



PROCÉS D'EXECUCIÓ


FASES D'EXECUCIÓ.

Preparació i neteja de la superfície suport. Formació de solera. Replanteig i traçat de la cuneta. Muntatge de les peces prefabricades. Segellat de junts en les unions entre peces.


CONDICIONS DE TERMINACIÓ.

L'evacuació d'aigües serà correcta.



CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà en projecció horitzontal, la longitud realment executada segons especificacions de Projecte.



Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 01

Formigó (formigons, morters i prefabricats).

2,174

1,449


Residus generats:

2,174

1,449

15 01 01

Envasos de paper i cartró.

0,077

0,103

17 02 03

Plàstic.

0,052

0,087

17 02 01

Fusta.

0,004

0,004


Envasos:

0,133

0,193


Total residus:

2,307

1,642
