Canal baixant per a talús
IUD030 Canal baixant per a talús

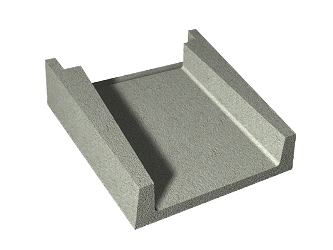

Canal baixant per a talús format per peces prefabricades de formigó, de 55/30x10x55 cm, unides mitjançant junt encadellada, col·locades sobre solera de formigó en massa HM-20/P/20/X0 de 10 cm d'espessor.
Preu

40,20€

m
Exportació
Arrossegar BC3 sobre 'Arquimedes' o altre programa d'amidaments i pressupostos. Arrossegar BC3 sobre 'Arquimedes'. Obrir aquest contingut en 'Excel' Obrir aquest contingut en 'Excel 2003' o anteriors
Enviar suggeriment

Material
Dimensions (cm)
Tipus d'unió entre peces
Solera de formigó
Espessor (cm)

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1



Materials



mt10hmf010tLc

m³

Formigó HM-20/P/20/X0, fabricat en central.

0,055

83,57

4,60

mt11cun020a

U

Canal baixant prefabricat de formigó, per recollida d'aigües, de 55/30x10x55 cm, amb junta encadellada.

1,800

9,40

16,92

mt08aaa010a

m³

Aigua.

0,007

1,53

0,01

mt09mif010ca

t

Morter industrial per a obra de paleta, de ciment, color gris, categoria M-5 (resistència a compressió 5 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,038

54,64

2,08

mt09lec020a

m³

Beurada de ciment CEM II/B-P 32,5 N 1/2.

0,002

133,53

0,27


Subtotal materials:

23,88

2



Equip i maquinària



mq02rod010d

h

Safata vibrant de guiat manual, de 300 kg, amplada de treball 70 cm, reversible.

0,017

7,30

0,12

mq01exc010a

h

Retroexcavadora sobre cadenes, de 85 kW.

0,083

55,96

4,64

mq04cag010a

h

Camió amb grua de fins a 6 t.

0,011

56,47

0,62


Subtotal equip i maquinària:

5,38

3



Mà d'obra



mo041

h

Oficial 1ª construcció d'obra civil.

0,119

29,67

3,53

mo087

h

Ajudant construcció d'obra civil.

0,251

26,39

6,62


Subtotal mà d'obra:

10,15

4



Costos directes complementaris




%

Costos directes complementaris

2,000

39,41

0,79

Cost de manteniment decennal: 2,81€ en els primers 10 anys.

Costos directes (1+2+3+4):

40,20


Referència i títol de la norma

Aplicabilitat(a)

Obligatorietat(b)

Sistema(c)

EN 998-2:2016

11.8.2017

11.8.2018

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería


(a) Data d'aplicabilitat de la norma harmonitzada

(b) Data en què finalitza el període de coexistència

(c) Sistema d'avaluació i verificació de la constància de les prestacions

UNITAT D'OBRA IUD030: CANAL BAIXANT PER A TALÚS.


CARACTERÍSTIQUES TÈCNIQUES

Formació de canal baixant per a talús mitjançant peces prefabricades de formigó, de 55/30x10x55 cm, unides mitjançant junt encadellada, col·locades sobre solera de formigó en massa HM-20/P/20/X0 de 10 cm d'espessor, rebudes amb morter de ciment, industrial, M-5. Inclús preparació de la superfície de recolzament del formigó i rejuntat de les peces amb beurada de ciment. Sense incloure la preparació de la capa base existent.



NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Código Estructural.


CRITERI D'AMIDAMENT EN PROJECTE

Longitud mesurada en projecció horitzontal, segons documentació gràfica de Projecte.



CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA


DEL SUPORT.

Es comprovarà que la superfície suport reuneix les condicions de qualitat i forma previstes.


AMBIENTALS.

Se suspendran els treballs de formigonat quan plogui amb intensitat, neu, existeixi vent excessiu, una temperatura ambient superior a 40°C o es prevegi que dins de les 48 hores següents pugui descendir la temperatura ambienti per sota dels 0°C.


DEL CONTRACTISTA.

Disposarà en obra d'una sèrie de mitjans, en previsió que es produeixin canvis bruscs de les condicions ambientals durant el formigonat o posterior període d'enduriment, no podent començar-se el formigonat dels diferents elements sense l'autorització per escrit del director de l'execució de l'obra.



PROCÉS D'EXECUCIÓ


FASES D'EXECUCIÓ.

Preparació i neteja de la superfície suport. Formació de solera. Replanteig i traçat del canal baixant. Muntatge de les peces prefabricades. Segellat de junts en les unions entre peces.


CONDICIONS DE TERMINACIÓ.

L'evacuació d'aigües serà correcta.



CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà en projecció horitzontal, la longitud realment executada segons especificacions de Projecte.



Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 01

Formigó (formigons, morters i prefabricats).

3,127

2,085


Residus generats:

3,127

2,085

15 01 01

Envasos de paper i cartró.

0,326

0,435

17 02 03

Plàstic.

0,099

0,165

17 02 01

Fusta.

0,020

0,018


Envasos:

0,445

0,618


Total residus:

3,572

2,703
