ITM010

U

Muntacotxes.

64.980,09€

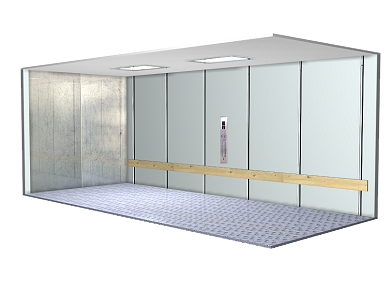

Muntacotxes elèctric d'adherència per a 3000 kg i 0,6 m/s, sistema d'accionament d'1 velocitat de 2 parades (3 m), maniobra universal simple, portes d'accés corredisses automàtiques de 220 cm d'ample i 200 cm d'altura en acer pintat, cabina sense porta i nivell mig d'acabat.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt39mec010b

U

Cabina amb acabats de qualitat mitja per muntacotxes elèctric industrial de 3000 kg de càrrega nominal i 0,6 m/s de velocitat.

1,000

9.117,60

9.117,60

mt39mea010a

U

Amortidors de vall i contrapesos per muntacotxes elèctric industrial de 3000 kg de càrrega nominal i 0,6 m/s de velocitat.

1,000

5.724,42

5.724,42

mt39mab010b

U

Botonera de pis amb acabats de qualitat mitja, per muntacotxes.

2,000

23,61

47,22

mt39mab020d

U

Botonera de cabina per a muntacotxes amb acabats de qualitat mitja i 2 parades (3 m).

1,000

55,19

55,19

mt39meg010a

U

Grup tractor per muntacotxes elèctric industrial de 3000 kg de càrrega nominal i 0,6 m/s de velocitat.

1,000

20.525,20

20.525,20

mt39mel010a

U

Limitador de velocitat i paracaigudes per muntacotxes elèctric industrial de 3000 kg de càrrega nominal i 0,6 m/s de velocitat.

1,000

5.026,69

5.026,69

mt39mem010a

U

Quadre i cable de maniobra per muntacotxes elèctric industrial de 3000 kg de càrrega nominal, 2 parades (3 m) i 0,6 m/s de velocitat.

1,000

4.784,98

4.784,98

mt39map010a

U

Porta d'accés corredera automàtica d'acer pintat de 220 cm d'ample i 200 cm d'alt.

2,000

1.897,85

3.795,70

mt39mer010a

U

Recorregut de guies i cables de tracció per muntacotxes elèctric industrial de 3000 kg de càrrega nominal, 2 parades (3 m) i 0,6 m/s de velocitat.

1,000

5.610,51

5.610,51

mt39mes010a

U

Selector de parades per muntacotxes elèctric industrial de 0,6 m/s de velocitat.

2,000

66,09

132,18

mt39www020

U

Material auxiliar per a instal·lacions de transport.

2,000

10,08

20,16

mt39www010

U

Làmpada de 40 W, inclús mecanismes de fixació i portalàmpades.

2,000

4,14

8,28

mt39www011

U

Ganxo adossat al sostre, capaç de suportar suspès el mecanisme tractor.

1,000

41,44

41,44

Subtotal materials:

54.889,57

2

Mà d'obra

mo016

h

Oficial 1ª instal·lador d'aparells elevadors.

161,502

29,34

4.738,47

mo085

h

Ajudant instal·lador d'aparells elevadors.

161,502

25,25

4.077,93

Subtotal mà d'obra:

8.816,40

3

Costos directes complementaris

%

Costos directes complementaris

2,000

63.705,97

1.274,12

Cost de manteniment decennal: 41.587,26€ en els primers 10 anys.

Costos directes (1+2+3):

64.980,09

UNITAT D'OBRA ITM010: MUNTACOTXES.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

El buit de l'elevador de cotxes no contindrà canalitzacions ni elements estranys al servei de l'elevador de cotxes ni s'utilitzarà per ventilar locals aliens al seu servei. El quadre de maniobra es col·locarà fora del buit de l'elevador de cotxes.

CARACTERÍSTIQUES TÈCNIQUES

Subministrament i instal·lació completa de muntacotxes elèctric d'adherència per a 3000 kg i 0,6 m/s, sistema d'accionament d'1 velocitat de 2 parades (3 m), maniobra universal simple, portes d'accés corredisses automàtiques de 220 cm d'ample i 200 cm d'altura en acer pintat, cabina sense porta i nivell mig d'acabat. Inclús ganxos de fixació, làmpades d'enllumenat del buit, guies, cables de tracció i passacables, amortidors de vall, contrapesos, grup tractor, quadre i cable de maniobra, bastidor, xassís i portes de cabina amb acabats, limitador de velocitat i paracaigudes, botoneres de pis i de cabina, selector de parades, instal·lació elèctrica, línia telefònica i sistemes de seguretat. Totalment muntat, connexionat i provat.

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

FASES D'EXECUCIÓ.

Replanteig de guies i nivells. Col·locació dels punts de fixació. Instal·lació dels llums d'enllumenat del buit. Muntatge de guies, cables de tracció i passacables. Col·locació dels amortidors de fossa. Col·locació de contrapesos. Presentació de les portes d'accés. Muntatge del grup tractor. Muntatge del quadre i connexió del cable de maniobra. Muntatge del bastidor, el xassís i les portes de cabina amb els seus acabats. Instal·lació del limitador de velocitat i el paracaigudes. Instal·lació de les botoneres de pis i de cabina. Instal·lació del selector de parades. Connexionat amb la xarxa elèctrica. Instal·lació de la línia telefònica i dels sistemes de seguretat.

CONSERVACIÓ I MANTENIMENT.

Es protegirà enfront de cops.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

15 01 01

Envasos de paper i cartró.

4,547

6,063

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,076

0,127

17 02 03

Plàstic.

0,492

0,820

Envasos:

5,115

7,009
