ITE010

U

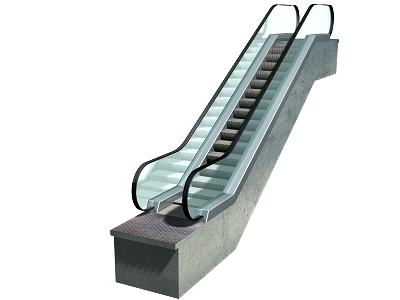

Escala mecànica.

78.287,01€

Escala mecànica elèctrica, per a interior, de 30° d'inclinació, per salvar una altura de 3 m, amb un ample útil de 1 m, balustrada de 1 m, capacitat de transport 9000 persones/h i 0,5 m/s de velocitat.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt39emc010a

U

Escala mecànica elèctrica, per a interior, de 30° d'inclinació, per salvar una altura de 3 m, amb un ample útil de 1 m, balustrada de 1 m, capacitat de transport 9000 persones/h i 0,5 m/s de velocitat, segons UNE-EN 115-1.

1,000

72.916,42

72.916,42

mt39www020

U

Material auxiliar per a instal·lacions de transport.

1,500

10,08

15,12

Subtotal materials:

72.931,54

2

Mà d'obra

mo016

h

Oficial 1ª instal·lador d'aparells elevadors.

69,984

29,34

2.053,33

mo085

h

Ajudant instal·lador d'aparells elevadors.

69,984

25,25

1.767,10

Subtotal mà d'obra:

3.820,43

3

Costos directes complementaris

%

Costos directes complementaris

2,000

76.751,97

1.535,04

Cost de manteniment decennal: 50.103,69€ en els primers 10 anys.

Costos directes (1+2+3):

78.287,01

UNITAT D'OBRA ITE010: ESCALA MECÀNICA.

CARACTERÍSTIQUES TÈCNIQUES

Subministrament i instal·lació completa d'escala mecànica elèctrica, per a interior, de 30° d'inclinació, per salvar una altura de 3 m, amb un ample útil de 1 m, balustrada de 1 m, capacitat de transport 9000 persones/h i 0,5 m/s de velocitat. Inclús passafils, quadre i cable de maniobra, instal·lació elèctrica, línia telefònica i sistemes de seguretat. Totalment muntada, connexionada i provada.

NORMATIVA D'APLICACIÓ

Instal·lació: UNE-EN 115-1. Seguridad de escaleras mecánicas y andenes móviles. Parte 1: Construcción e instalación.

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

FASES D'EXECUCIÓ.

Replanteig dels recolzaments. Muntatge de passacables. Col·locació de l'escala mecànica sobre els recolzaments. Muntatge del quadre i connexió del cable de maniobra. Connexionat amb la xarxa elèctrica. Instal·lació de la línia telefònica i dels sistemes de seguretat.

CONSERVACIÓ I MANTENIMENT.

Es protegirà enfront de cops.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

15 01 01

Envasos de paper i cartró.

0,700

0,933

Envasos:

0,700

0,933
