ITO010

U

Ascensor muntalliteres.

46.421,56€

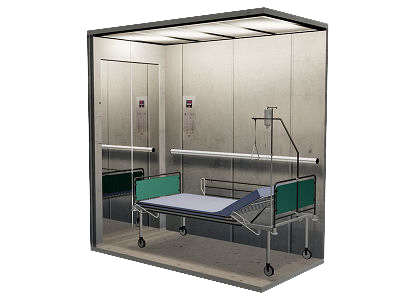

Ascensor muntalliteres, elèctric sense quart de màquines, amb sistema de tracció sense reductor i corba d'acceleració i desacceleració progressiva, de 4 parades, amb cabina de 1000 kg de càrrega nominal amb capacitat per a 13 persones, 1 m/s de velocitat, 1100 mm d'amplada, 2090 mm de profunditat i 2250 mm d'altura, maniobra col·lectiva de pujada i baixada simple, nivell de trànsit mitjà, embarcament simple, nivell bàsic de qualitat i porta corredissa automàtica d'acer inoxidable de 900 mm d'amplada i 2000 mm d'altura.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt39mon010ya

U

Cabina de 1000 kg de càrrega nominal amb capacitat per a 13 persones, 1 m/s de velocitat, 1100 mm d'amplada, 2090 mm de profunditat i 2250 mm d'altura, maniobra col·lectiva de pujada i baixada simple, nivell de trànsit mitjà, embarcament simple, nivell bàsic de qualitat i porta corredissa automàtica d'acer inoxidable de 900 mm d'amplada i 2000 mm d'altura, per a ascensor elèctric muntalliteres.

1,000

23.600,56

23.600,56

mt39mon100d

U

Material per a la formació de parada de cabina d'ascensor elèctric muntalliteres, maniobra col·lectiva de pujada i baixada simple, nivell de trànsit mitjà, amb portes d'accés corredisses d'acer inoxidable de 900 mm d'amplada i 2000 mm d'altura.

4,000

1.459,16

5.836,64

Subtotal materials:

29.437,20

2

Mà d'obra

mo016

h

Oficial 1ª instal·lador d'aparells elevadors.

294,452

29,34

8.639,22

mo085

h

Ajudant instal·lador d'aparells elevadors.

294,452

25,25

7.434,91

Subtotal mà d'obra:

16.074,13

3

Costos directes complementaris

%

Costos directes complementaris

2,000

45.511,33

910,23

Cost de manteniment decennal: 12.334,21€ en els primers 10 anys.

Costos directes (1+2+3):

46.421,56

UNITAT D'OBRA ITO010: ASCENSOR MUNTALLITERES.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

El buit de l'ascensor no contindrà canalitzacions ni elements estranys al servei de l'ascensor ni s'utilitzarà per ventilar locals aliens al seu servei. El quadre de maniobra es col·locarà fora del buit de l'ascensor.

CARACTERÍSTIQUES TÈCNIQUES

Subministrament i instal·lació completa d'ascensor muntalliteres, elèctric sense quart de màquines, amb sistema de tracció sense reductor i corba d'acceleració i desacceleració progressiva, de 4 parades, amb cabina de 1000 kg de càrrega nominal amb capacitat per a 13 persones, 1 m/s de velocitat, 1100 mm d'amplada, 2090 mm de profunditat i 2250 mm d'altura, maniobra col·lectiva de pujada i baixada simple, nivell de trànsit mitjà, embarcament simple, nivell bàsic de qualitat i porta corredissa automàtica d'acer inoxidable de 900 mm d'amplada i 2000 mm d'altura. Inclús material per a la formació de les parades de cabina. Totalment muntat, connexionat i provat.

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

FASES D'EXECUCIÓ.

Replanteig de guies i nivells. Col·locació dels punts de fixació. Instal·lació dels llums d'enllumenat del buit. Muntatge de guies, cables de tracció i passacables. Col·locació dels amortidors de fossa. Col·locació de contrapesos. Presentació de les portes d'accés. Muntatge del grup tractor. Muntatge del quadre i connexió del cable de maniobra. Muntatge del bastidor, el xassís i les portes de cabina amb els seus acabats. Instal·lació del limitador de velocitat i el paracaigudes. Instal·lació de les botoneres de pis i de cabina. Instal·lació del selector de parades. Connexionat amb la xarxa elèctrica. Instal·lació de la línia telefònica i dels sistemes de seguretat.

CONSERVACIÓ I MANTENIMENT.

Es protegirà enfront de cops.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

15 01 01

Envasos de paper i cartró.

0,700

0,933

Envasos:

0,700

0,933
