IAA040

U

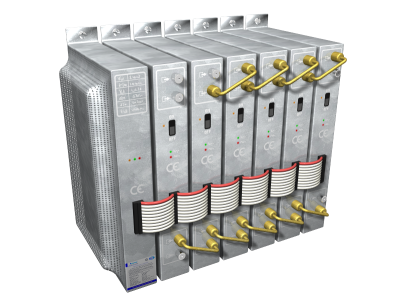

Equip de capçalera.

1.309,12€

Equip de capçalera, format per: 9 amplificadors monocanal UHF, de 50 dB de guany; 1 amplificador multicanal UHF, de 50 dB de guany; 1 amplificador FM; 1 amplificador DAB, tots ells amb autoseparació en l'entrada i automescla en la sortida (ubicats en el RITS o RITU). Inclús font d'alimentació, suport, ponts d'interconnexió, càrregues resistives, repartidor, mescladors i quants accessoris siguin necessaris per a la seva correcta instal·lació.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt40eaf010cb

U

Amplificador monocanal UHF, de 50 dB de guany, segons UNE-EN 50083-5.

9,000

75,66

680,94

mt40eaf010fd

U

Amplificador multicanal UHF, per a amplificar fins a set canals adjacents, de 50 dB de guany, segons UNE-EN 50083-5.

1,000

74,59

74,59

mt40eaf010ge

U

Amplificador FM, de 36 dB de guany, segons UNE-EN 50083-5.

1,000

58,20

58,20

mt40eaf010lf

U

Amplificador DAB, de 50 dB de guany, segons UNE-EN 50083-5.

1,000

59,17

59,17

mt40eaf045d

U

Font d'alimentació, de 2500 mA d'intensitat màxima a 12 Vcc de tensió.

1,000

117,64

117,64

mt40eaf102d

U

Suport metàl·lic, amb capacitat per a 16 mòduls i font d'alimentació.

1,000

42,56

42,56

mt40eaf110a

U

Pont d'interconnexió.

22,000

3,15

69,30

mt40eaf100a

U

Càrrega resistiva de 75 Ohm, per a tanca.

4,000

2,55

10,20

mt40irt024a

U

Repartidor de 5-2400 MHz de 2 sortides, de 57x49x26 mm, 3,9 dB de pèrdues d'inserció a 862 MHz i 5,1 dB de pèrdues d'inserció a 2150 MHz, amb connectors tipus "F".

1,000

3,01

3,01

mt40irf024a

U

Mesclador de TV i FI, de 2 entrades, de 1,5 dB de pèrdues d'inserció de TV i 2,3 dB de pèrdues d'inserció de FI, amb connectors tipus "F".

2,000

6,65

13,30

Subtotal materials:

1.128,91

2

Mà d'obra

mo001

h

Oficial 1ª instal·lador de telecomunicacions.

2,831

29,34

83,06

mo056

h

Ajudant instal·lador de telecomunicacions.

2,831

25,25

71,48

Subtotal mà d'obra:

154,54

3

Costos directes complementaris

%

Costos directes complementaris

2,000

1.283,45

25,67

Cost de manteniment decennal: 288,01€ en els primers 10 anys.

Costos directes (1+2+3):

1.309,12

UNITAT D'OBRA IAA040: EQUIP DE CAPÇALERA.

CARACTERÍSTIQUES TÈCNIQUES

Equip de capçalera, format per: 9 amplificadors monocanal UHF, de 50 dB de guany; 1 amplificador multicanal UHF, de 50 dB de guany; 1 amplificador FM; 1 amplificador DAB, tots ells amb autoseparació en l'entrada i automescla en la sortida (ubicats en el RITS o RITU). Inclús font d'alimentació, suport, ponts d'interconnexió, càrregues resistives, repartidor, mescladors i quants accessoris siguin necessaris per a la seva correcta instal·lació.

NORMATIVA D'APLICACIÓ

Instal·lació: Reglamento regulador de las infraestructuras comunes de telecomunicaciones para el acceso a los servicios de telecomunicación en el interior de las edificaciones.

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegiran tots els elements enfront de cops, materials agressius, humitats i brutícia.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

15 01 01

Envasos de paper i cartró.

4,940

6,587

Envasos:

4,940

6,587
