FOM030

m²

Envà mòbil acústic.

516,04€

Envà mòbil acústic, de suspensió simple, compost per mòduls cecs independents assemblats entre si, de fins a 3500 mm d'altura i entre 800 i 1200 mm d'amplada màxima, amb sistema corredís amb rail superior, sense guia inferior, formats a la vegada per: panells exteriors de tauler de fibres de fusta i resines sintètiques de densitat mitja (MDF), hidròfug, acabat lacat, en ambdues cares, color a escollir, de 16 mm d'espessor i aïllant interior amb panell semirígid de llana mineral, de 50 mm d'espessor; i per una estructura interna doble formada per un bastidor autoportant d'alumini anoditzat, de 70 mm d'espessor, i un bastidor perimetral telescòpic d'alumini.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt22tma010a

m²

Envà mòbil acústic, de suspensió simple, compost per mòduls cecs independents assemblats entre si, de fins a 3500 mm d'altura i entre 800 i 1200 mm d'amplada màxima, amb sistema corredís amb rail superior, sense guia inferior, formats a la vegada per: panells exteriors de tauler de fibres de fusta i resines sintètiques de densitat mitja (MDF), hidròfug, acabat lacat, en ambdues cares, color a escollir, de 16 mm d'espessor i aïllant interior amb panell semirígid de llana mineral, de 50 mm d'espessor, densitat 40 kg/m³, Euroclasse B-s2, d0 de reacció al foc, segons UNE-EN 13501-1; i per una estructura interna doble formada per un bastidor autoportant d'alumini anoditzat, de 70 mm d'espessor, com a suport de mecanismes interiors i guies de rodadura, i un bastidor perimetral telescòpic d'alumini, com a suport de junts acústics verticals amb bandes magnètiques.

1,000

467,09

467,09

Subtotal materials:

467,09

2

Mà d'obra

mo011

h

Oficial 1ª muntador.

0,711

29,34

20,86

mo080

h

Ajudant muntador.

0,711

25,28

17,97

Subtotal mà d'obra:

38,83

3

Costos directes complementaris

%

Costos directes complementaris

2,000

505,92

10,12

Cost de manteniment decennal: 119,51€ en els primers 10 anys.

Costos directes (1+2+3):

516,04

UNITAT D'OBRA FOM030: ENVÀ MÒBIL ACÚSTIC.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Els envans mòbils acústics no seran solidaris amb elements estructurals verticals, de manera que les dilatacions, les possibles deformacions o els moviments imposats per l'estructura no els afectin, ni puguin causar lesions o patologies durant la seva vida útil.

CARACTERÍSTIQUES TÈCNIQUES

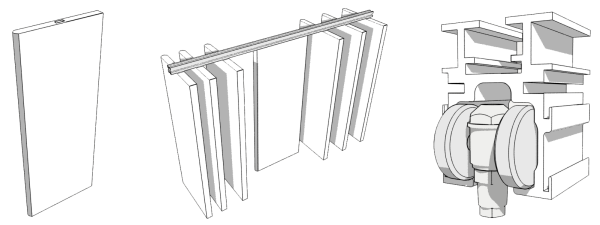

Envà mòbil acústic, de suspensió simple, compost per mòduls cecs independents assemblats entre si, de fins a 3500 mm d'altura i entre 800 i 1200 mm d'amplada màxima, amb sistema corredís amb rail superior, sense guia inferior, formats a la vegada per: panells exteriors de tauler de fibres de fusta i resines sintètiques de densitat mitja (MDF), hidròfug, acabat lacat, en ambdues cares, color a escollir, de 16 mm d'espessor i aïllant interior amb panell semirígid de llana mineral, de 50 mm d'espessor, densitat 40 kg/m³, Euroclasse B-s2, d0 de reacció al foc, segons UNE-EN 13501-1; i per una estructura interna doble formada per un bastidor autoportant d'alumini anoditzat, de 70 mm d'espessor, com a suport de mecanismes interiors i guies de rodadura, i un bastidor perimetral telescòpic d'alumini, com a suport de junts acústics verticals amb bandes magnètiques. Inclús portes embegudes en el panell; mecanisme amb guies superiors; lliscament mitjançant politges de quatre rodaments polimèrics axials; guia d'alumini lacat suspesa del forjat; suport a paret; ferramenta; fre i topall, perns de 80 mm, d'acer inoxidable i tiradors d'acer inoxidable, col·locats a banda i banda. Totalment muntat i acabat segons plànols del projecte.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà el conjunt enfront de cops o càrregues degudes al carreteig de materials o a les activitats de l'obra.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 01

Fusta.

0,145

0,132

Residus generats:

0,145

0,132

17 02 03

Plàstic.

0,032

0,053

Envasos:

0,032

0,053

Total residus:

0,177

0,185
