| Façana lleugera de plaques. Sistema Placotherm Integra Glasroc X "PLACO" | ||
| FLY020 | Façana lleugera de plaques. Sistema Placotherm Integra Glasroc X "PLACO" | |
|

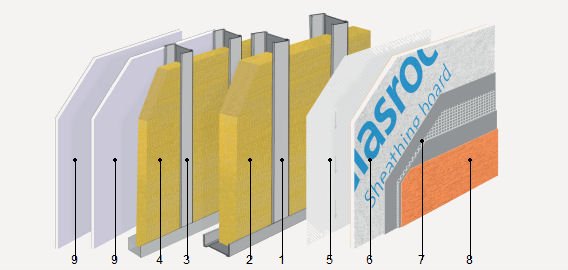

Façana lleugera de plaques. Sistema Placotherm Integra Glasroc X "PLACO", format per: ESTRUCTURA EXTERIOR: estructura metàl·lica d'acer galvanitzat de canals horitzontals THR i muntants verticals THM, amb una modulació de 600 mm; AÏLLAMENT EXTERIOR: panell compacte de llana mineral Arena d'alta densitat, Arena Apta, segons UNE-EN 13162, de 90 mm d'espessor, no revestit, resistència tèrmica 2,6 m²K/W, conductivitat tèrmica 0,034 W/(mK), col·locat a topall; PLACA EXTERIOR: placa de guix laminat GM-FH1 / UNE-EN 15283-2 - 1200 / 2800 / 12,5 / amb les vores longitudinals afinades, Glasroc X 13 "PLACO"; ESTRUCTURA INTERIOR: estructura metàl·lica d'acer galvanitzat de canals horitzontals R 48 i muntants verticals M 48, amb una modulació de 600 mm; AÏLLAMENT INTERIOR: panell compacte de llana mineral Arena d'alta densitat, Arena Apta, segons UNE-EN 13162, de 48 mm d'espessor, no revestit, resistència tèrmica 1,4 m²K/W, conductivitat tèrmica 0,034 W/(mK), col·locat a topall; PLAQUES INTERIORS: dues plaques de guix laminat DFI / UNE-EN 520 - 1200 / 2500 / 12,5 / amb les vores longitudinals afinades, Phonique PPH 13 "PLACO"; IMPERMEABILITZACIÓ: làmina altament transpirable, impermeable a l'aigua de pluja, Placotherm Estándar, fixada als muntants de l'estructura metàl·lica per la cara exterior; REVESTIMENT EXTERIOR: capa base de malla de reforç CMALL 160 embeguda entre dues capes de morter polimèric d'altes prestacions reforçat amb fibres, Placotherm Base, color blanc, compost de ciment blanc, càrregues minerals, resines hidròfugues redispersables, fibres i additius especials i capa d'acabat de morter orgànic Webertene Advance XS "WEBER", color a escollir, gamma Estándar, acabat gota, amb una mida màxima de partícula de 0,5 mm, a base de siloxans, càrregues minerals, pigments resistents als rajos UV, fungicides i additius especials sobre emprimació reguladora de l'absorció Webertene Primer "WEBER". Inclús banda acústica, cargols per a la fixació de les plaques, fixacions per a l'ancoratge dels perfils, morter Placotherm Base i cinta CMALL 160 "PLACO", per al tractament de junts entre plaques exteriors, pasta SN "PLACO" i cinta "PLACO", per al tractament de junts entre plaques interiors, perfil de PVC amb malla de fibra de vidre antiàlcalis, Perfil Goteo "PLACO", per a acabat de llindes, i cinta adhesiva de doble cara per a la fixació de la làmina altament transpirable. | ||
Preu |
|
Exportació |
 |
UNITAT D'OBRA FLY020: FAÇANA LLEUGERA DE PLAQUES. SISTEMA PLACOTHERM INTEGRA GLASROC X "PLACO".
CARACTERÍSTIQUES TÈCNIQUES
Façana lleugera de plaques. Sistema Placotherm Integra Glasroc X "PLACO", format per: ESTRUCTURA EXTERIOR: estructura metàl·lica d'acer galvanitzat de canals horitzontals THR i muntants verticals THM, amb una modulació de 600 mm; AÏLLAMENT EXTERIOR: panell compacte de llana mineral Arena d'alta densitat, Arena Apta, segons UNE-EN 13162, de 90 mm d'espessor, no revestit, resistència tèrmica 2,6 m²K/W, conductivitat tèrmica 0,034 W/(mK), col·locat a topall; PLACA EXTERIOR: placa de guix laminat GM-FH1 / UNE-EN 15283-2 - 1200 / 2800 / 12,5 / amb les vores longitudinals afinades, Glasroc X 13 "PLACO"; ESTRUCTURA INTERIOR: estructura metàl·lica d'acer galvanitzat de canals horitzontals R 48 i muntants verticals M 48, amb una modulació de 600 mm; AÏLLAMENT INTERIOR: panell compacte de llana mineral Arena d'alta densitat, Arena Apta, segons UNE-EN 13162, de 48 mm d'espessor, no revestit, resistència tèrmica 1,4 m²K/W, conductivitat tèrmica 0,034 W/(mK), col·locat a topall; PLAQUES INTERIORS: dues plaques de guix laminat DFI / UNE-EN 520 - 1200 / 2500 / 12,5 / amb les vores longitudinals afinades, Phonique PPH 13 "PLACO"; IMPERMEABILITZACIÓ: làmina altament transpirable, impermeable a l'aigua de pluja, Placotherm Estándar, fixada als muntants de l'estructura metàl·lica per la cara exterior; REVESTIMENT EXTERIOR: capa base de malla de reforç CMALL 160 embeguda entre dues capes de morter polimèric d'altes prestacions reforçat amb fibres, Placotherm Base, color blanc, compost de ciment blanc, càrregues minerals, resines hidròfugues redispersables, fibres i additius especials i capa d'acabat de morter orgànic Webertene Advance XS "WEBER", color a escollir, gamma Estándar, acabat gota, amb una mida màxima de partícula de 0,5 mm, a base de siloxans, càrregues minerals, pigments resistents als rajos UV, fungicides i additius especials sobre emprimació reguladora de l'absorció Webertene Primer "WEBER". Inclús banda acústica, cargols per a la fixació de les plaques, fixacions per a l'ancoratge dels perfils, morter Placotherm Base i cinta CMALL 160 "PLACO", per al tractament de junts entre plaques exteriors, pasta SN "PLACO" i cinta "PLACO", per al tractament de junts entre plaques interiors, perfil de PVC amb malla de fibra de vidre antiàlcalis, Perfil Goteo "PLACO", per a acabat de llindes, i cinta adhesiva de doble cara per a la fixació de la làmina altament transpirable.
NORMATIVA D'APLICACIÓ
Execució: CTE. DB-HE Ahorro de energía.
CRITERI D'AMIDAMENT EN PROJECTE
Superfície mesurada segons documentació gràfica de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 3 m².
CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA
DEL SUPORT.
El forjat no presentarà un desnivell major de 25 mm ni un desplomi entre les seves cares de façana superior a 10 mm.
AMBIENTALS.
Se suspendran els treballs quan plogui, neu o la velocitat del vent sigui superior a 50 km/h.
DEL CONTRACTISTA.
La posada en obra del sistema només podrà ser realitzada per empreses especialitzades i qualificades, reconegudes pel fabricant i sota el seu control tècnic, seguint en tot moment les especificacions del fabricant.
PROCÉS D'EXECUCIÓ
FASES D'EXECUCIÓ.
Replanteig de l'estructura metàl·lica en terra i sostre. Anivellació i neteja de la base. Col·locació de la banda acústica. Fixació de l'estructura metàl·lica exterior. Col·locació, aplomat i anivellació de bastiments. Tall i preparació de l'aïllament. Pas d'instal·lacions. Col·locació de l'aïllament exterior. Fixació de l'estructura metàl·lica interior. Col·locació de l'aïllament interior. Col·locació i fixació provisional de la impermeabilització. Col·locació i cargolat a l'estructura de les plaques exteriors. Tractament de junts entre plaques exteriors. Col·locació i cargolat a l'estructura de les plaques interiors. Tractament de junts entre plaques interiors. Col·locació del perfil per a acabat de llindes. Estès de la capa de morter base i col·locació de la malla. Aplicació de l'emprimació. Aplicació de la capa d'acabat.
CONDICIONS DE TERMINACIÓ.
El conjunt serà resistent i estable enfront a les accions, tant exteriors com provocades pel propi edifici. La façana serà estanca i tendrà bon aspecte.
CONSERVACIÓ I MANTENIMENT.
Es protegirà durant les operacions que poguessin ocasionar-li taques o danys mecànics. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.
CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT
Es mesurarà la superfície realment executada segons especificacions de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 3 m².
CRITERI DE VALORACIÓ ECONÒMICA
El preu inclou la resolució de buits de façana.
