EMC020 |
U |
Encavallada de gran escairada, de fusta serrada. |
669,57€ |
|

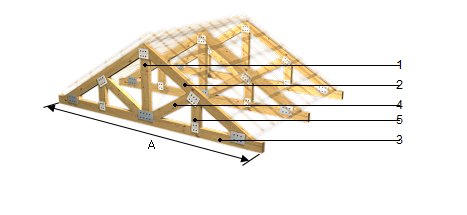

Encavallada de gran escairada de 8 m de llum, pendent 30%, muntada en obra amb tirant, monjo, muntants, cavalls i tornapuntes de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya amb certificat PEFC, de 75x230 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural MEG segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat; connexions amb ferraments d'acer galvanitzat tipus DX51D+Z275N i cargols rosca-xapa d'acer zincat, per a encaix d'estructures de fusta; separació entre encavallades fins a 5 m. |
|
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
|
1 |
Materials |
||||
|
mt07mee100eao1caa |
m³ |
Fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya amb certificat PEFC, per a encavallades de gran escairada, de fins a 5 m de longitud, de 75x230 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural MEG segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat. |
0,396 |
654,84 |
259,32 |
|
mt07emr511a |
kg |
Ferraments d'acer galvanitzat tipus DX51D+Z275N i cargols rosca-xapa d'acer zincat, per a encaix d'estructures de fusta, per a classes de servei 1 i 2 segons UNE-EN 1995-1-1. |
3,600 |
11,40 |
41,04 |
|
Subtotal materials: |
300,36 |
||||
|
2 |
Equip i maquinària |
||||
|
mq07gte010b |
h |
Grua autopropulsada de braç telescòpic amb una capacitat d'elevació de 20 t i 20 m d'altura màxima de treball. |
2,155 |
63,84 |
137,58 |
|
Subtotal equip i maquinària: |
137,58 |
||||
|
3 |
Mà d'obra |
||||
|
mo048 |
h |
Oficial 1ª muntador d'estructura de fusta. |
5,311 |
28,39 |
150,78 |
|
mo095 |
h |
Ajudant muntador d'estructura de fusta. |
2,682 |
25,25 |
67,72 |
|
Subtotal mà d'obra: |
218,50 |
||||
|
4 |
Costos directes complementaris |
||||
|
% |
Costos directes complementaris |
2,000 |
656,44 |
13,13 |
|
|
Cost de manteniment decennal: 113,83€ en els primers 10 anys. |
Costos directes (1+2+3+4): |
669,57 |
|||
Plec de condicions
|
UNITAT D'OBRA EMC020: ENCAVALLADA DE GRAN ESCAIRADA, DE FUSTA SERRADA. MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA. S'evitarà el contacte directe de la fusta amb el ciment i la calç. CARACTERÍSTIQUES TÈCNIQUES Encavallada de gran escairada de 8 m de llum, pendent 30%, muntada en obra amb tirant, monjo, muntants, cavalls i tornapuntes de fusta serrada de pi silvestre (Pinus sylvestris) procedent d'Espanya amb certificat PEFC, de 75x230 mm de secció, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912, qualitat estructural MEG segons UNE 56544; per a classe d'ús 1 segons UNE-EN 335, amb protecció davant d'agents biòtics que es correspon amb la classe de penetració NP1 segons UNE-EN 351-1, amb acabat raspallat; connexions amb ferraments d'acer galvanitzat tipus DX51D+Z275N i cargols rosca-xapa d'acer zincat, per a encaix d'estructures de fusta; separació entre encavallades fins a 5 m. NORMATIVA D'APLICACIÓ
Execució: CTE. DB-SE-M Seguridad estructural: Madera. CRITERI D'AMIDAMENT EN PROJECTE Nombre d'unitats previstes, incloent en el seu conjunt tots els elements que les formen, segons documentació gràfica de Projecte. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. El contingut d'humitat de la fusta serà el d'equilibri higroscòpic abans de la seva utilització en obra. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig i marcat d'eixos de recolzament en cap de mur o pilar. Preparació de la superfície de recolzament. Replanteig i cort de taulons. Muntatge de l'encavallada. Col·locació i fixació provisional de l'encavallada. Aplomat i anivellació. Connexió de la cintra i la seva base de suport. CONDICIONS DE TERMINACIÓ. El conjunt serà estable i transmetre correctament les càrregues a l'estructura. L'acabat superficial serà l'adequat per al posterior tractament de protecció. CONSERVACIÓ I MANTENIMENT. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte. Es consideren inclosos tots els elements integrants de l'estructura senyalats en els plànols i detalls del Projecte. |
Residus generats
|
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
|
17 02 01 |
Fusta. |
0,226 |
0,205 |
|
17 04 05 |
Ferro i acer. |
0,016 |
0,008 |
|
Residus generats: |
0,242 |
0,213 |
|
|
17 02 03 |
Plàstic. |
0,016 |
0,027 |
|
Envasos: |
0,016 |
0,027 |
|
|
Total residus: |
0,258 |
0,240 |
