NDF100

m

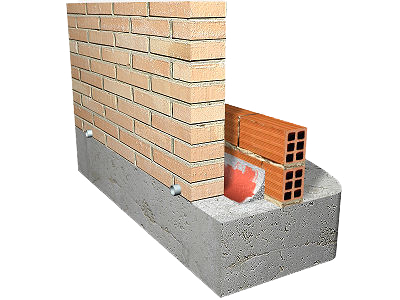

Drenatge de càmera d'aire ventilada en tancament de façana.

11,64€

Drenatge de cambra d'aire ventilada en tancament de façana, amb tub de desguàs de PVC col·locat en orificis practicats en el full exterior del tancament, per a evacuació directa a l'exterior de l'aigua filtrada o condensada en la cambra d'aire, recollida a través de canal de drenatge realitzat "in situ", amb forma de mitja canya, amb morter de ciment, industrial, amb additiu hidròfug, M-15, acabat brunyit, i impermeabilitzat amb un revestiment elàstic a base de copolímers, aplicat en capes successives amb corró o brotxa.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt36tie010aa

m

Tub de PVC, sèrie B, de 32 mm de diàmetre i 3 mm de gruix, amb extrem atrompetat, segons UNE-EN 1329-1.

0,200

1,35

0,27

mt08aaa010a

m³

Aigua.

0,006

1,50

0,01

mt09mif010la

t

Morter industrial per a obra de paleta, de ciment, color gris, amb additiu hidròfug, categoria M-15 (resistència a compressió 15 N/mm²), subministrat en sacs, segons UNE-EN 998-2.

0,019

73,55

1,40

mt28rco010d

kg

Revestiment elàstic, color vermell teula, a base de copolímers acrílics en dispersió aquosa, 1,35 g/cm³ de densitat i 110-130 poises de viscositat Brookfield RVT a 20 °C, segons UNE 53413 i UNE 53410.

1,000

4,30

4,30

Subtotal materials:

5,98

2

Mà d'obra

mo113

h

Peó ordinari construcció.

0,228

23,81

5,43

Subtotal mà d'obra:

5,43

3

Costos directes complementaris

%

Costos directes complementaris

2,000

11,41

0,23

Cost de manteniment decennal: 0,93€ en els primers 10 anys.

Costos directes (1+2+3):

11,64

Referència i títol de la norma

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

EN 998-2:2016

11.8.2017

11.8.2018

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

UNITAT D'OBRA NDF100: DRENATGE DE CÀMERA D'AIRE VENTILADA EN TANCAMENT DE FAÇANA.

CARACTERÍSTIQUES TÈCNIQUES

Drenatge de cambra d'aire ventilada en tancament de façana, amb tub de desguàs de PVC col·locat en orificis practicats en el full exterior del tancament, per a evacuació directa a l'exterior de l'aigua filtrada o condensada en la cambra d'aire, recollida a través de canal de drenatge realitzat "in situ", amb forma de mitja canya, amb morter de ciment, industrial, amb additiu hidròfug, M-15, acabat brunyit, i impermeabilitzat amb un revestiment elàstic a base de copolímers, aplicat en capes successives amb corró o brotxa.

NORMATIVA D'APLICACIÓ

Execució: CTE. DB-HS Salubridad.

CRITERI D'AMIDAMENT EN PROJECTE

Longitud mesurada segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

FASES D'EXECUCIÓ.

Replanteig i realització d'orifici de desguàs en el full exterior del tancament. Col·locació i fixació del tub. Execució amb morter de l'angle a mitja canya. Aplicació de les capes de revestiment impermeabilitzant.

CONSERVACIÓ I MANTENIMENT.

La impermeabilització es protegirà, després de la seva col·locació, dels impactes, pressions o altres accions que la poguessin alterar, fins que es realitzi el full interior.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la longitud realment executada segons especificacions de Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 03

Plàstic.

0,007

0,012

17 01 01

Formigó (formigons, morters i prefabricats).

0,129

0,086

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,041

0,027

Residus generats:

0,177

0,125

15 01 01

Envasos de paper i cartró.

0,271

0,361

17 02 03

Plàstic.

0,009

0,015

17 02 01

Fusta.

0,024

0,022

Envasos:

0,304

0,398

Total residus:

0,481

0,523
