Presa de terra amb pica
IEP021 Presa de terra amb pica
Presa de terra amb tres piques d'acer courat de 2 m de longitud cadascuna.
Preu

224,34€

U
Exportació
Arrossegar BC3 sobre 'Arquimedes' o altre programa d'amidaments i pressupostos. Arrossegar BC3 sobre 'Arquimedes'. Obrir aquest contingut en 'Excel' Obrir aquest contingut en 'Excel 2003' o anteriors
Enviar suggeriment

Longitud de l'elèctrode (m)

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1



Materials



mt35tte010b

U

Elèctrode per a xarxa de connexió a terra couratge amb 300 µm, fabricat en acer, de 15 mm de diàmetre i 2 m de longitud.

3,000

18,00

54,00

mt35ttc010b

m

Conductor de coure nu, de 35 mm².

7,000

2,81

19,67

mt35tta040

U

Grapa abraçadora per a connexió de pica.

3,000

1,00

3,00

mt35tta010

U

Pericó de polipropilè per a connexió a terra, de 300x300 mm, amb tapa de registre.

1,000

74,00

74,00

mt35tta030

U

Pont per a comprovació de connexió de terra de l'instal·lació elèctrica.

1,000

46,00

46,00

mt35tta060

U

Sac de 5 kg de sals minerals per a la millora de la conductivitat de posades a terra.

1,000

3,50

3,50

mt35www020

U

Material auxiliar per a instal·lacions de connexió a terra.

1,000

1,15

1,15


Subtotal materials:

201,32

2



Mà d'obra



mo003

h

Oficial 1ª electricista.

0,300

30,63

9,19

mo102

h

Ajudant electricista.

0,300

26,36

7,91

mo113

h

Peó ordinari construcció.

0,061

24,86

1,52


Subtotal mà d'obra:

18,62

3



Costos directes complementaris




%

Costos directes complementaris

2,000

219,94

4,40

Cost de manteniment decennal: 4,49€ en els primers 10 anys.

Costos directes (1+2+3):

224,34


UNITAT D'OBRA IEP021: PRESA DE TERRA AMB PICA.


CARACTERÍSTIQUES TÈCNIQUES

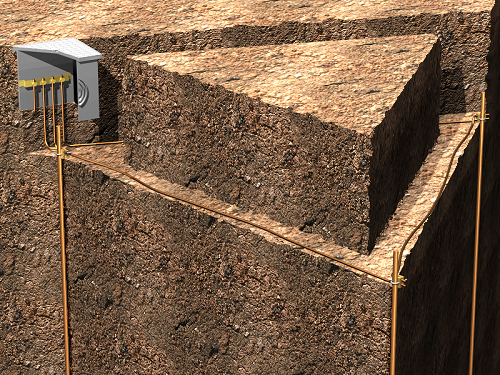

Presa de terra composta per tres piques d'acer courat de 2 m de longitud cadascuna, clavades en el terreny, unides amb cable conductor de coure de 35 mm² de secció, formant un triangle equilàter, connectades a pont per a comprovació, dintre d'una arqueta de registre de polipropilè de 30x30 cm. Fins i tot grapa abraçadora per a la connexió de l'elèctrode amb la línia d'enllaç i additius per a disminuir la resistivitat del terreny.



NORMATIVA D'APLICACIÓ

Instal·lació:

-



REBT. Reglamento Electrotécnico para Baja Tensión.

-



ITC-BT-18 y GUÍA-BT-18. Instalaciones de puesta a tierra.



CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.



CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA


DEL SUPORT.

Es comprovarà que la seva situació es correspon amb la de Projecte.


DEL CONTRACTISTA.

Les instal·lacions elèctriques de baixa tensió s'executaran per instal·ladors autoritzats en baixa tensió, autoritzats per a l'exercici de l'activitat.



PROCÉS D'EXECUCIÓ


FASES D'EXECUCIÓ.

Replanteig. Excavació amb mitjans manuals. Eliminació de les terres soltes del fons de l'excavació. Clavat de les piques. Col·locació de l'arqueta de registre. Connexió dels elèctrodes amb la línia d'enllaç. Reblert de l'extradós. Conexió a la xarxa de terra. Muntatge, connexionat i comprovació del seu correcte funcionament. Realització de proves de servei.


CONDICIONS DE TERMINACIÓ.

Els contactes estaran degudament protegits per a garantir una contínua i correcta connexió.



PROVES DE SERVEI.

Prova de mesura de la resistència de posada a terra.

Normativa d'aplicació: GUÍA-BT-ANEXO 4. Verificación de las instalaciones eléctricas



CONSERVACIÓ I MANTENIMENT.

Es protegiran tots els elements enfront de cops, materials agressius, humitats i brutícia.



CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.



Codi LER

Tipus

Pes (kg)

Volum (l)

17 05 04

Terra i pedres diferents de les especificades en el codi 17 05 03.

1.909,404

1.193,378

17 04 11

Cables diferents dels especificats en el codi 17 04 10.

0,031

0,021

17 04 01

Coure, bronze, llautó.

0,027

0,018


Residus generats:

1.909,462

1.193,416

15 01 01

Envasos de paper i cartró.

0,836

1,115

17 02 03

Plàstic.

0,150

0,250


Envasos:

0,986

1,365


Total residus:

1.910,448

1.194,781

Codi LER

Materials reutilitzats

Pes (kg)

Volum (l)

17 05 04

Terra i pedres diferents de les especificades en el codi 17 05 03.

1.468,800

918,000
