Espatllera doble

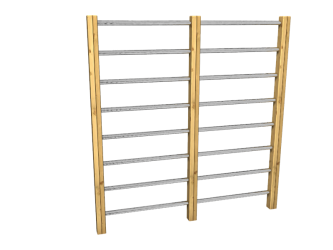

TDA090 Espatllera doble
Espatllera doble per a exercicis d'estiraments, formada per tres pals quadrats de 0,15 m de costat i 2,50 m d'altura vista, separats 1,00 m, de fusta de pi silvestre, tractada en autoclau, acabada amb vernís protector, units mitjançant barres paral·leles d'acer, amb cargols d'acer galvanitzat, embo...
Preu

2.050,37€

U
Exportació
Arrossegar BC3 sobre 'Arquimedes' o altre programa d'amidaments i pressupostos. Arrossegar BC3 sobre 'Arquimedes'. Obrir aquest contingut en 'Excel' Obrir aquest contingut en 'Excel 2003' o anteriors
Enviar suggeriment

Tipus d'exercicis
Estructura
Edat recomanada
Altura màxima de caiguda
Àrea de la zona de seguretat
Muntatge

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1



Materials



mt10hmf010tLc

m³

Formigó HM-20/P/20/X0, fabricat en central.

0,600

83,57

50,14

mt52dep090a

U

Espatllera doble per a exercicis d'estiraments, formada per tres pals quadrats de 0,15 m de costat i 2,50 m d'altura vista, separats 1,00 m, de fusta de pi silvestre, tractada en autoclau, amb classe d'ús 4 segons UNE-EN 335, acabada amb vernís protector, units mitjançant barres paral·leles d'acer, amb cargols d'acer galvanitzat, embotida i protegida amb taps de seguretat, per a usuaris de més de 12 anys, amb zona de seguretat de 19,50 m² i 1,70 m d'altura lliure de caiguda, inclús elements de fixació. Segons UNE-EN 1176-1.

1,000

1.752,14

1.752,14


Subtotal materials:

1.802,28

2



Mà d'obra



mo041

h

Oficial 1ª construcció d'obra civil.

2,901

29,67

86,07

mo087

h

Ajudant construcció d'obra civil.

4,616

26,39

121,82


Subtotal mà d'obra:

207,89

3



Costos directes complementaris




%

Costos directes complementaris

2,000

2.010,17

40,20

Cost de manteniment decennal: 410,07€ en els primers 10 anys.

Costos directes (1+2+3):

2.050,37


UNITAT D'OBRA TDA090: ESPATLLERA DOBLE.


CARACTERÍSTIQUES TÈCNIQUES

Espatllera doble per a exercicis d'estiraments, formada per tres pals quadrats de 0,15 m de costat i 2,50 m d'altura vista, separats 1,00 m, de fusta de pi silvestre, tractada en autoclau, amb classe d'ús 4 segons UNE-EN 335, acabada amb vernís protector, units mitjançant barres paral·leles d'acer, amb cargols d'acer galvanitzat, embotida i protegida amb taps de seguretat, per a usuaris de més de 12 anys, amb zona de seguretat de 19,50 m² i 1,70 m d'altura lliure de caiguda, fixada a una base de formigó HM-20/P/20/X0. Inclús replanteig, excavació manual del terreny i fixació de l'equipament esportiu. Totalment muntada i provada.



NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Código Estructural.


CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.



CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA


DEL SUPORT.

Es comprovarà que la seva situació es correspon amb la de Projecte i que hi ha espai suficient per a la seva instal·lació.



FASES D'EXECUCIÓ.

Replanteig. Excavació amb mitjans manuals. Formigonat de la base de recolzament. Muntatge i fixació de l'equipament esportiu. Realització de proves de servei.



PROVES DE SERVEI.

Verificació del compliment dels requisits de seguretat.

Normativa d'aplicació: UNE-EN 1176-1. Equipamiento de las áreas de juego y superficies. Parte 1: Requisitos generales de seguridad y métodos de ensayo



CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.



Codi LER

Tipus

Pes (kg)

Volum (l)

17 01 01

Formigó (formigons, morters i prefabricats).

1,926

1,284


Residus generats:

1,926

1,284

15 01 01

Envasos de paper i cartró.

3,845

5,127


Envasos:

3,845

5,127


Total residus:

5,771

6,411
