| Conducte circular de doble paret d'acer inoxidable, amb aïllament, amb resistència al foc | ||
| ICR022 | Conducte circular de doble paret d'acer inoxidable, amb aïllament, amb resistència al foc | |
|

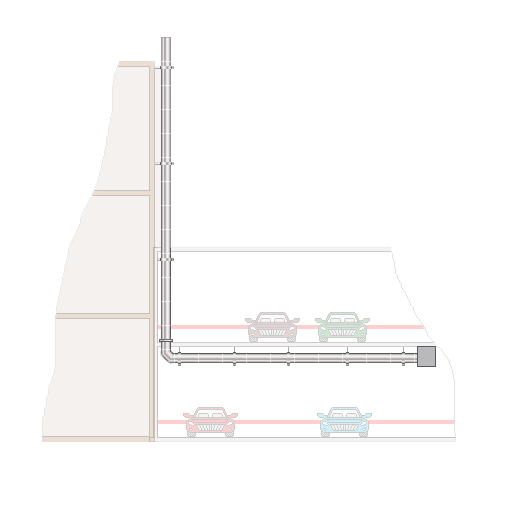

Conducte circular, amb una resistència al foc de 120 minuts, format per tub de doble paret amb aïllament i junt d'estanquitat exterior, de 80 mm de diàmetre interior, compost per paret interior d'acer inoxidable AISI 304 i paret exterior d'acer inoxidable AISI 304, amb aïllament de llana de roca entre parets, de 100 mm d'espessor, amb junt d'estanquitat exterior de silicona, resistència al foc EI 120 (ho/ve) S500 multi segons UNE-EN 13501-4, pressió de treball de fins 5000 Pa, per a extracció de fums. Inclús accessoris, peces especials, mòduls finals i material auxiliar para muntatge i subjecció a l'obra. | ||
Preu |
|
Exportació |
 |
UNITAT D'OBRA ICR022: CONDUCTE CIRCULAR DE DOBLE PARET D'ACER INOXIDABLE, AMB AÏLLAMENT, AMB RESISTÈNCIA AL FOC.
MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.
Per a evitar que es produeixi el fenomen electroquímic de la corrosió galvànica entre metalls amb diferent potencial, es prendran les següents mesures: evitar el contacte físic entre ells, aïllar elèctricament els metalls amb diferent potencial i evitar el contacte entre els elements metàl·lics i el guix. No s'utilitzarà la canonada de la instal·lació com a presa de terra.
CARACTERÍSTIQUES TÈCNIQUES
Conducte circular, amb una resistència al foc de 120 minuts, format per tub de doble paret amb aïllament i junt d'estanquitat exterior, de 80 mm de diàmetre interior, compost per paret interior d'acer inoxidable AISI 304 i paret exterior d'acer inoxidable AISI 304, amb aïllament de llana de roca entre parets, de 100 mm d'espessor, amb junt d'estanquitat exterior de silicona, resistència al foc EI 120 (ho/ve) S500 multi segons UNE-EN 13501-4, pressió de treball de fins 5000 Pa, per a extracció de fums. Inclús accessoris, peces especials, mòduls finals i material auxiliar para muntatge i subjecció a l'obra.
CRITERI D'AMIDAMENT EN PROJECTE
Longitud mesurada segons documentació gràfica de Projecte.
CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA
DEL SUPORT.
Es comprovarà que la seva situació i recorregut es corresponen amb els de Projecte, i que hi ha espai suficient per a la seva instal·lació.
PROCÉS D'EXECUCIÓ
FASES D'EXECUCIÓ.
Replanteig. Presentació de tubs, accessoris, peces especials i mòduls finals. Fixació del material auxiliar per a muntatge i subjecció a l'obra. Muntatge. Connexionat i comprovació del seu correcte funcionament. Realització de proves de servei.
CONDICIONS DE TERMINACIÓ.
Els conductes i embocadures quedaran estanques.
PROVES DE SERVEI.
Prova de resistència mecànica i estanquitat.
Normativa d'aplicació: UNE-EN 12237. Ventilación de edificios. Conductos. Resistencia y fugas de conductos circulares de chapa metálica
CONSERVACIÓ I MANTENIMENT.
No tindran conduccions d'altres instal·lacions mecàniques o elèctriques ni seran travessats per aquestes.
CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT
Es mesurarà la longitud realment executada segons especificacions de Projecte.
