ZVY010 |
m² |
Sistema de façana ventilada Morcem Panel R "GRUPO PUMA", de placa de guix laminat, per a revestiment exterior de façana existent. |
112,70€ |

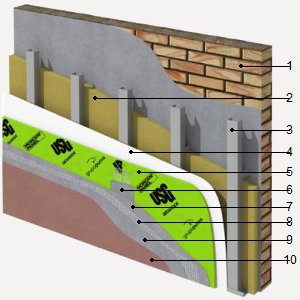

Rehabilitació energètica de façana, mitjançant sistema de façana ventilada Morcem Panel R "GRUPO PUMA" compost per una estructura metàl·lica d'acer galvanitzat de canals horitzontals de 50x40 mm i 0,7 mm d'espessor i muntants verticals de 50x50 mm i 0,7 mm d'espessor amb una modulació de 600 mm, fixada al suport base amb esquadres i creant una cambra d'aire, sobre la qual es cargola una placa Securock de 12,7 mm de gruix, es col·loca la malla de junts i la malla de reforç, adherides amb morter hidràulic, Morcem Panel "GRUPO PUMA", i s'aplica com a revestiment, una capa d'emprimació acrílica Fondo Morcemcril "GRUPO PUMA" i una capa de morter acrílic Morcemcril "GRUPO PUMA", color Blanco 100. Entre els perfils i la placa és col·locarà una làmina impermeabilitzant de polietilè i entre les esquadres i els perfils l'aïllament de panell de llana mineral, fixat sobre façana existent. El preu no inclou la preparació de la superfície suport. |
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
1 |
Materials |
||||
mt12pcp010 |
m |
Banda elàstica impermeable per a segellat de junts, sistema Morcem Panel "GRUPO PUMA", de 90 mm d'amplada. |
1,000 |
0,63 |
0,63 |
mt12pap150 |
U |
Esquadra d'acer galvanitzat, sistema Morcem Panel "GRUPO PUMA", de 2 mm d'espessor. |
1,600 |
2,95 |
4,72 |
mt12psg220 |
U |
Fixació composta per tac i cargol 5x27. |
3,200 |
0,06 |
0,19 |
mt16lra020ebq |
m² |
Panell de llana mineral, segons UNE-EN 13162, de 40 mm d'espessor, resistència tèrmica 1,15 m²K/W, conductivitat tèrmica 0,034 W/(mK). |
1,050 |
5,69 |
5,97 |
mt16aaa020ab |
U |
Fixació mecànica per plafons aïllants de llana mineral, col·locats directament sobre la superfície suport. |
4,000 |
0,20 |
0,80 |
mt16aaa030 |
m |
Cinta autoadhesiva per closa de juntes. |
0,440 |
0,30 |
0,13 |
mt12pap030 |
m |
Muntant d'acer galvanitzat tipus DX51D+Z275N, sistema Morcem Panel "GRUPO PUMA", de 50x50x0,7 mm, segons UNE-EN 14195. |
2,000 |
2,90 |
5,80 |
mt12pap020 |
m |
Canal d'acer galvanitzat tipus DX51D+Z275N, sistema Morcem Panel "GRUPO PUMA", de 50x40x0,7 mm, segons UNE-EN 14195. |
0,700 |
2,60 |
1,82 |
mt12pap070 |
m² |
Làmina de polietilè, impermeabilitzant i difusora de vapor d'aigua, sistema Morcem Panel "GRUPO PUMA". |
1,100 |
3,57 |
3,93 |
mt12pap010a |
m² |
Placa de guix laminat Securock amb ànima de guix i cares revestides amb una làmina de fibra de vidre de 12,7 mm d'espessor. |
1,050 |
15,58 |
16,36 |
mt12pap040 |
U |
Cargol, sistema Morcem Panel "GRUPO PUMA". |
20,000 |
0,17 |
3,40 |
mt12pap090a |
kg |
Morter hidràulic, Morcem Panel "GRUPO PUMA", compost de ciment, additius orgànics i càrregues minerals, tipus GP, segons UNE-EN 998-1. |
5,000 |
1,36 |
6,80 |
mt12pap050 |
m |
Malla de fibra de vidre, antiàlcalis, sistema Morcem Panel "GRUPO PUMA", per a junts. |
2,100 |
0,44 |
0,92 |
mt12pap100 |
m² |
Malla de fibra de vidre, antiàlcalis, sistema Morcem Panel "GRUPO PUMA", per reforç del morter. |
1,100 |
1,60 |
1,76 |
mt28mop320d |
kg |
Emprimació acrílica Fondo Morcemcril "GRUPO PUMA", composta per resines acríliques, pigments minerals i additius orgànics i inorgànics, impermeable a l'aigua de pluja i permeable al vapor d'aigua, per a aplicar amb brotxa, corró o pistola, per regularitzar l'absorció i incrementar l'adherència de morters acrílics. |
0,200 |
3,80 |
0,76 |
mt28mop310ug |
kg |
Morter acrílic Morcemcril "GRUPO PUMA", color Blanco 100, compost per resines acríliques, pigments minerals i additius orgànics i inorgànics, antifloridura i antiverdet, permeable al vapor d'aigua i amb resistència a l'envelliment, a la contaminació urbana i als rajos UV, per a revestiment de paraments exteriors. |
2,000 |
3,84 |
7,68 |
Subtotal materials: |
61,67 |
||||
2 |
Mà d'obra |
||||
mo054 |
h |
Oficial 1ª muntador d'aïllaments. |
0,156 |
24,57 |
3,83 |
mo101 |
h |
Ajudant muntador d'aïllaments. |
0,156 |
21,14 |
3,30 |
mo052 |
h |
Oficial 1ª muntador de sistemes de façanes prefabricades. |
0,912 |
24,57 |
22,41 |
mo099 |
h |
Ajudant muntador de sistemes de façanes prefabricades. |
0,912 |
21,14 |
19,28 |
Subtotal mà d'obra: |
48,82 |
||||
3 |
Costos directes complementaris |
||||
% |
Costos directes complementaris |
2,000 |
110,49 |
2,21 |
|
Cost de manteniment decennal: 11,61€ en els primers 10 anys. |
Costos directes (1+2+3): |
112,70 |
Referència norma UNE i Títol de la norma transposició de norma harmonitzada |
Aplicabilitat(a) |
Obligatorietat(b) |
Sistema(c) |
UNE-EN 13162:2013/A1:2015 |
10.7.2015 |
10.7.2016 |
1/3/4 |
Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación. |
|||
UNE-EN 14195:2005 |
1.1.2006 |
1.1.2007 |
3/4 |
Perfilería metálica para par ticiones, muros y techos en placas de yeso laminado. Definiciones requisitos y métodos de ensayo |
|||
UNE-EN 14195:2005/AC:2006 |
1.1.2007 |
1.1.2007 |
|
UNE-EN 998-1:2010 |
1.6.2011 |
1.6.2012 |
4 |
Especificaciones de los morteros para albañilería. Parte 1: Morteros para revoco y enlucido. |
(a) Data d'aplicabilitat de la norma harmonitzada i inici del període de coexistència
(b) Data final del període de coexistència / entrada en vigor marcat CE
(c) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
UNITAT D'OBRA ZVY010: SISTEMA DE FAÇANA VENTILADA MORCEM PANEL R "GRUPO PUMA", DE PLACA DE GUIX LAMINAT, PER A REVESTIMENT EXTERIOR DE FAÇANA EXISTENT. CARACTERÍSTIQUES TÈCNIQUES Rehabilitació energètica de façana, mitjançant sistema de façana ventilada Morcem Panel R "GRUPO PUMA" compost per una estructura metàl·lica d'acer galvanitzat de canals horitzontals de 50x40 mm i 0,7 mm d'espessor i muntants verticals de 50x50 mm i 0,7 mm d'espessor amb una modulació de 600 mm, fixada al suport base amb esquadres i creant una cambra d'aire, sobre la qual es col·loca la impermeabilització i es cargola una placa Securock de 12,7 mm de gruix, es col·loca la malla de junts i la malla de reforç antiàlcalis, adherides amb morter hidràulic, Morcem Panel "GRUPO PUMA", i s'aplica com a revestiment, una capa d'emprimació acrílica Fondo Morcemcril "GRUPO PUMA", composta per resines acríliques, pigments minerals i additius orgànics i inorgànics i una capa de morter acrílic Morcemcril "GRUPO PUMA", color Blanco 100, compost per resines acríliques, pigments minerals i additius orgànics i inorgànics. Entre els perfils i la placa és col·locarà una làmina impermeabilitzant de polietilè i entre les esquadres i els perfils l'aïllament de panell de llana mineral, segons UNE-EN 13162, de 40 mm d'espessor, resistència tèrmica 1,15 m²K/W, conductivitat tèrmica 0,034 W/(mK), col·locat a topall, fixat sobre façana existent. Inclús p/p de banda elàstica impermeable, cargols i fixacions. Totalment muntat. NORMATIVA D'APLICACIÓ
Execució: CTE. DB-HE Ahorro de energía. CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada segons documentació gràfica de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 3 m². CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que el suport està net, amb absència de pols, grassa i matèries estranyes, i que té una duresa suficient per a que pugui servir d'ancoratge al sistema. No s'aplicarà en suports saturats d'aigua, havent de retardar la seva aplicació fins que els porus estiguin lliures d'aigua. AMBIENTALS. Se suspendran els treballs quan la temperatura ambient sigui inferior a 5°C o superior a 35°C, plogui, neu o la velocitat del vent sigui superior a 50 km/h. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig. Col·locació de la banda elàstica impermeable. Fixació de les esquadres al suport base. Tall i preparació de l'aïllament. Fixació de l'aïllament. Fixació de l'estructura metàl·lica. Col·locació de la impermeabilització. Col·locació i cargolat de la placa a l'estructura. Tractament de forats. Enrasat i allisat amb morter de juntes. Col·locació de la malla de junts. Estès de la capa de morter base i col·locació de la malla. Aplicació de la capa d'emprimació. Aplicació de la capa de morter. CONDICIONS DE TERMINACIÓ. El conjunt serà resistent i estable enfront a les accions, tant exteriors com provocades pel propi edifici. CONSERVACIÓ I MANTENIMENT. Es protegirà durant les operacions que poguessin ocasionar-li taques o danys mecànics. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà la superfície realment executada segons especificacions de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 3 m². CRITERI DE VALORACIÓ ECONÒMICA El preu no inclou la preparació de la superfície suport. |
Residus generats
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
17 06 04 |
Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03. |
0,176 |
0,293 |
17 04 05 |
Ferro i acer. |
0,047 |
0,022 |
17 01 01 |
Formigó (formigons, morters i prefabricats). |
0,110 |
0,073 |
17 02 03 |
Plàstic. |
0,026 |
0,043 |
17 09 04 |
Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03. |
0,110 |
0,073 |
Residus generats: |
0,469 |
0,506 |
|
17 02 03 |
Plàstic. |
0,076 |
0,127 |
Envasos: |
0,076 |
0,127 |
|
Total residus: |
0,545 |
0,632 |
