ZVC020

m²

Sistema de façana ventilada Placotherm V "PLACO", de placa de ciment, per a revestiment exterior de façana existent.

147,72€

Rehabilitació energètica de façana, mitjançant sistema de façana ventilada Placotherm V "PLACO", amb DAU núm. 14/089 A, format per estructura metàl·lica d'alumini extrudit de muntants verticals de perfils en T i en L, de 1,8 mm d'espessor amb una modulació de 600 mm, fixada al suport base amb mènsules i creant una cambra d'aire, sobre la qual es cargola una placa Aquaroc 13 de 12,5 mm d'espessor, amb tractament de junts mitjançant cinta de junts CMALL 160 i morter de junts Webertherm Base; es col·loca entre les mènsules i els perfils l'aïllament de panell semirígid de llana mineral, Ecovent VN 035, segons UNE-EN 13162, de 60 mm d'espessor, revestit per una de les seves cares amb un vel negre, resistència tèrmica 1,7 m²K/W, conductivitat tèrmica 0,035 W/(mK), col·locat a topall, fixat mecànicament sobre façana existent; entre els perfils i la placa exterior es col·locarà una làmina altament transpirable impermeable a l'aigua de pluja, Tyvek Estándar; i malla de reforç CMALL 160, tot això adherit amb morter polimèric d'altes prestacions reforçat amb fibres, Webertherm Base, color gris; i s'aplica com a acabat, una capa d'emprimació reguladora de l'absorció Weber CS i una capa de morter acrílic Webertene Stilo, de 2 a 3 mm d'espessor, color blanc, gamma Estándar, acabat gota. Inclús cargols i fixacions. Totalment muntat. El preu no inclou la preparació de la superfície suport.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt12ple300a

U

Mènsula de sustentació d'alumini extrudit d'aliatge 6063 i tractament tèrmic T-66, amb aïllament de polipropilè de 5 mm d'espessor, per a ruptura de pont tèrmic, "PLACO", de 65 mm de longitud.

0,460

6,68

3,07

mt12ple310a

U

Mènsula de retenció d'alumini extrudit d'aliatge 6063 i tractament tèrmic T-66, amb aïllament de polipropilè de 5 mm d'espessor, per a ruptura de pont tèrmic, "PLACO", de 65 mm de longitud.

1,390

5,21

7,24

mt12plt100

U

Tac de niló amb cargol d'acer galvanitzat amb cabota hexagonal, "PLACO", de 10 mm de diàmetre i 80 mm de longitud, per a fixació de mènsules.

2,315

1,47

3,40

mt16lvi030aihh

m²

Panell semirígid de llana mineral, Ecovent VN 035 "ISOVER", segons UNE-EN 13162, de 60 mm d'espessor, revestit per una de les seves cares amb un vel negre, resistència tèrmica 1,7 m²K/W, conductivitat tèrmica 0,035 W/(mK).

1,050

7,45

7,82

mt16aaa020eb

U

Fixació mecànica per plafons aïllants de llana de roca, col·locats directament sobre la superfície suport.

4,000

0,21

0,84

mt16aaa030

m

Cinta autoadhesiva per closa de juntes.

0,440

0,30

0,13

mt12plp300

m

Perfil en T d'alumini extrudit d'aliatge 6063 i tractament tèrmic T-66, "PLACO", de 1,8 mm d'espessor, subministrat en barres de 6 m de longitud.

0,830

10,41

8,64

mt12plp310

m

Perfil en L d'alumini extrudit d'aliatge 6063 i tractament tèrmic T-66, "PLACO", de 1,8 mm d'espessor, subministrat en barres de 6 m de longitud.

0,830

6,35

5,27

mt12plt060

U

Cargol autoforadant d'acer inoxidable per a mènsula, "PLACO", amb cabota hexagonal, de 19 mm de longitud.

4,630

1,03

4,77

mt15mvp010a

m

Làmina altament transpirable impermeable a l'aigua de pluja, Tyvek Estándar "PLACO", de 175 µm d'espessor i 60 g/m², de 0,01 m de gruix d'aire equivalent enfront de la difusió de vapor d'aigua, segons UNE-EN 1931, estanquitat a l'aigua classe W1 segons UNE-EN 1928, (Euroclasse E de reacció al foc, segons UNE-EN 13501-1), subministrada en rotllos de 1,50x50 m, segons UNE-EN 13859-2.

1,100

4,01

4,41

mt12plq010a

m²

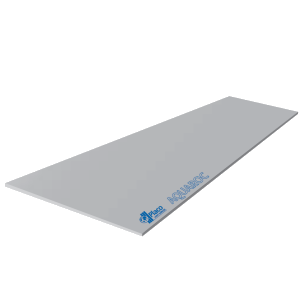

Placa de ciment d'alt rendiment, Aquaroc 13 "PLACO", de 12,5x1200x900 mm.

1,050

29,59

31,07

mt12plq020b

U

Cargol THTPF 32 INOX "PLACO", amb cap de trompeta, de 32 mm de longitud, per a instal·lació de plaques de ciment sobre perfils.

20,000

0,09

1,80

mt28mpc020a

kg

Morter polimèric d'altes prestacions reforçat amb fibres, Webertherm Base, "WEBER", color gris, compost de ciment gris, càrregues minerals, resines hidròfugues redispersables, fibres i additius especials, per a aplicar amb llana, per a la fixació i regularització de plaques d'aïllament tèrmic, tipus GP CSIII W2, segons UNE-EN 998-1.

7,500

0,84

6,30

mt28fvp010a

m

Cinta de segellament de malla de fibra de vidre antiàlcalis, CMALL 160 "PLACO", de 160 g/m² de massa superficial, de 100 mm d'amplada i 0,52 mm de gruix, subministrada en rotllos de 50 m de longitud.

25,000

0,28

7,00

mt28fvp020a

m

Malla de reforç de fibra de vidre antiàlcalis, CMALL 160 "PLACO", de 160 g/m² de massa superficial, de 1,1 m d'amplada i 0,52 mm de gruix, subministrada en rotllos de 50 m de longitud.

1,100

2,60

2,86

mt28pcc060q

kg

Emprimació reguladora de l'absorció Weber CS Plus "WEBER", color blanc, gamma Estándar, composta de càrregues minerals, resines en dispersió aquosa, pigments orgànics, fungicides i additius especials, impermeable a l'aigua de pluja i permeable al vapor d'aigua.

0,200

4,28

0,86

mt28mac020gaa

kg

Morter acrílic Webertene Stilo "WEBER", color blanc, gamma Estándar, acabat gota, compost de càrregues minerals, resines en dispersió aquosa, pigments orgànics, fungicides i additius especials; per a aplicar amb pistola de projecció. Segons UNE-EN 15824.

2,500

3,08

7,70

Subtotal materials:

103,18

2

Mà d'obra

mo054

h

Oficial 1ª muntador d'aïllaments.

0,156

24,57

3,83

mo101

h

Ajudant muntador d'aïllaments.

0,156

21,14

3,30

mo052

h

Oficial 1ª muntador de sistemes de façanes prefabricades.

0,755

24,57

18,55

mo099

h

Ajudant muntador de sistemes de façanes prefabricades.

0,755

21,14

15,96

Subtotal mà d'obra:

41,64

3

Costos directes complementaris

%

Costos directes complementaris

2,000

144,82

2,90

Cost de manteniment decennal: 21,42€ en els primers 10 anys.

Costos directes (1+2+3):

147,72

Referència norma UNE i Títol de la norma transposició de norma harmonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNE-EN 998-1:2010

1.6.2011

1.6.2012

4

Especificaciones de los morteros para albañilería. Parte 1: Morteros para revoco y enlucido.

UNE-EN 15824:2010

1.4.2010

1.4.2011

1/3/4

Especificaciones para revocos exteriores y enlucidos interiores basados en ligantes orgánicos.

UNITAT D'OBRA ZVC020: SISTEMA DE FAÇANA VENTILADA PLACOTHERM V "PLACO", DE PLACA DE CIMENT, PER A REVESTIMENT EXTERIOR DE FAÇANA EXISTENT.

CARACTERÍSTIQUES TÈCNIQUES

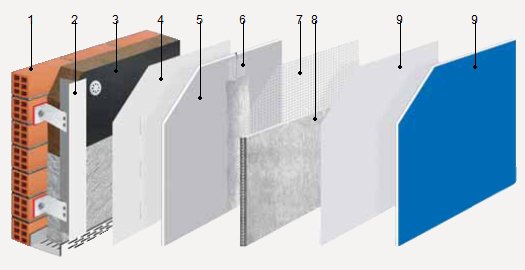

Rehabilitació energètica de façana, mitjançant sistema de façana ventilada Placotherm V "PLACO", amb DAU núm. 14/089 A, format per estructura metàl·lica d'alumini extrudit de muntants verticals de perfils en T i en L, de 1,8 mm d'espessor amb una modulació de 600 mm, fixada al suport base amb mènsules i creant una cambra d'aire, sobre la qual es cargola una placa Aquaroc 13 de 12,5 mm d'espessor, amb tractament de junts mitjançant cinta de junts CMALL 160 i morter de junts Webertherm Base; es col·loca entre les mènsules i els perfils l'aïllament de panell semirígid de llana mineral, Ecovent VN 035, segons UNE-EN 13162, de 60 mm d'espessor, revestit per una de les seves cares amb un vel negre, resistència tèrmica 1,7 m²K/W, conductivitat tèrmica 0,035 W/(mK), col·locat a topall, fixat mecànicament sobre façana existent; entre els perfils i la placa exterior es col·locarà una làmina altament transpirable impermeable a l'aigua de pluja, Tyvek Estándar; i malla de reforç CMALL 160, tot això adherit amb morter polimèric d'altes prestacions reforçat amb fibres, Webertherm Base, color gris; i s'aplica com a acabat, una capa d'emprimació reguladora de l'absorció Weber CS i una capa de morter acrílic Webertene Stilo, de 2 a 3 mm d'espessor, color blanc, gamma Estándar, acabat gota. Inclús cargols i fixacions. Totalment muntat.

NORMATIVA D'APLICACIÓ

Execució: CTE. DB-HE Ahorro de energía.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada segons documentació gràfica de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 3 m².

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà durant les operacions que poguessin ocasionar-li taques o danys mecànics. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte, sense duplicar cantonades ni encontres, deduint els buits de superfície major de 3 m².

CRITERI DE VALORACIÓ ECONÒMICA

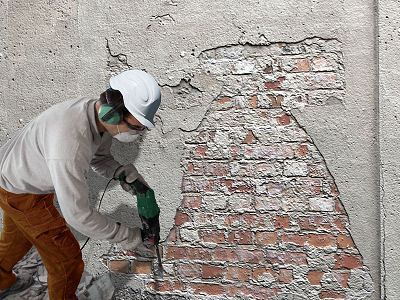

El preu no inclou la preparació de la superfície suport.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 06 04

Materials d'aïllament diferents dels especificats en els codis 17 06 01 i 17 06 03.

0,121

0,202

17 04 02

Alumini.

0,038

0,025

17 01 01

Formigó (formigons, morters i prefabricats).

1,040

0,693

17 02 03

Plàstic.

0,033

0,055

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,139

0,093

Residus generats:

1,371

1,068

17 02 03

Plàstic.

0,073

0,122

Envasos:

0,073

0,122

Total residus:

1,444

1,190
