ZTB020

Ut

Substitució de caldera de calefacció per caldera de biomassa "HERZ", per a la combustió de pellets.

63.942,67€

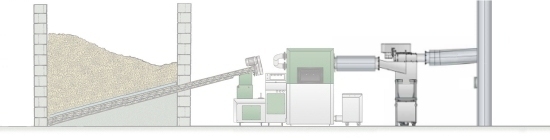

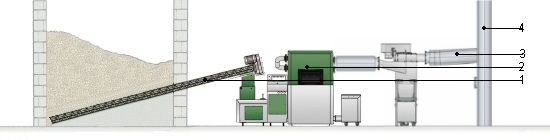

Rehabilitació energètica d'edifici mitjançant la substitució de la caldera o grup tèrmic existent, de 30 kW de potència calorífica, per caldera per a la combustió de pellets, potència nominal de 54 a 220 kW, model Biomatic 220 BioControl "HERZ", amb sistema d'alimentació de pellets, per a caldera de biomassa sèrie Biomatic BioControl, compost per extractor per a pellets, format per transportador helicoïdal sense fi, de 4 m de longitud, motor d'accionament de 0,55 kW, i 1 m de transportador helicoïdal sense fi tancat, amb xapa d'acer en "U", extractor per a pellets, format per transportador helicoïdal sense fi, de 4 m de longitud, motor d'accionament de 0,55 kW, i 1 m de transportador helicoïdal sense fi tancat, amb xapa d'acer en "U", 1 m d'allargament de transportador helicoïdal sense fi tancat, amb xapa d'acer en "U" i conducte per a l'evacuació dels productes de la combustió, que enllaça la caldera amb la xemeneia existent; previ desmuntatge de la caldera o grup tèrmic amb mitjans manuals i mecànics i càrrega mecànica del material desmuntat sobre camió o contenidor.

Descompost

Ud

Descomposició

Rend.

p.s.

Preu partida

mt38cbh011gg

Ut

Caldera per a la combustió de pellets, potència nominal de 54 a 220 kW, model Biomatic 220 BioControl "HERZ", amb cos d'acer soldat i assajat a pressió, de 1803x1066x1948 mm, aïllament interior de 80 mm d'espessor, càmera de combustió amb sistema automàtic de neteja del cremador mitjançant plat vibratori, intercanviador de calor de tubs verticals amb mecanisme de neteja automàtica, sistema de recollida i extracció de cendres del mòdul de combustió, sistema motoritzat amb cinta de recollida automàtica i dipòsit amb capacitat de 240 l, control de la combustió mitjançant sonda Lambda integrada, sistema de comandament integrat BioControl 3000, per al control de l'acumulador de A.C.S. i d'el dipòsit d'inèrcia.

1,000

43.755,43

43.755,43

mt38cbh015f

Ut

Sistema de depuració de gasos procedents de la combustió, amb aïllament incorporat, format per diversos ciclons axials connectats en paral·lel, amb connexions antivibració, per a caldera de biomassa Biomatic BioControl "HERZ".

1,000

5.772,12

5.772,12

mt38cbh085q

Ut

Sistema d'elevació de la temperatura de retorn per sobre de 55°C, compost per vàlvula reguladora i bomba de circulació model TOP S40/10, per evitar condensacions i deposicions de sutge a l'interior de la caldera, "HERZ".

1,000

2.098,11

2.098,11

mt38cbh100i

Ut

Posada en marxa i formació en el maneig de caldera de biomassa Biomatic BioControl "HERZ".

1,000

896,10

896,10

mt38cbh051d

Ut

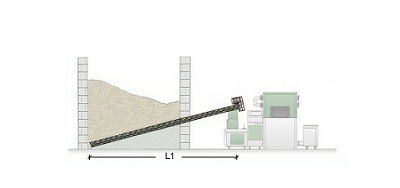

Extractor per a pellets, format per transportador helicoïdal sense fi, de 4 m de longitud, motor d'accionament de 0,55 kW, i 1 m de transportador helicoïdal sense fi tancat, amb xapa d'acer en "U", per a sistema d'alimentació de caldera de biomassa Biomatic BioControl "HERZ".

1,000

4.813,19

4.813,19

mt38cbh058b

m

Allargament de transportador helicoïdal sense fi tancat, amb xapa d'acer en "U", per a sistema d'alimentació de caldera de biomassa Biomatic BioControl "HERZ".

1,000

649,93

649,93

mq04cag010a

h

Camió amb grua de fins a 6 t.

1,362

49,45

67,35

mo002

h

Oficial 1ª calefactor.

63,313

23,78

1.505,58

mo094

h

Ajudant calefactor.

63,313

20,41

1.292,22

mo104

h

Peó ordinari construcció.

0,674

19,25

12,97

%

Mitjans auxiliars

2,000

60.863,00

1.217,26

%

Costos indirectes

3,000

62.080,26

1.862,41

Cost de manteniment decennal: 28.774,20€ en els primers 10 anys.

Total:

63.942,67

UNITAT D'OBRA ZTB020: SUBSTITUCIÓ DE CALDERA DE CALEFACCIÓ PER CALDERA DE BIOMASSA "HERZ", PER A LA COMBUSTIÓ DE PELLETS.

CARACTERÍSTIQUES TÈCNIQUES

Rehabilitació energètica d'edifici mitjançant la substitució de caldera o grup tèrmic existent, de 30 kW de potència calorífica, per caldera per a la combustió de pellets, potència nominal de 54 a 220 kW, model Biomatic 220 BioControl "HERZ", amb cos d'acer soldat i assajat a pressió, de 1803x1066x1948 mm, aïllament interior de 80 mm d'espessor, càmera de combustió amb sistema automàtic de neteja del cremador mitjançant plat vibratori, intercanviador de calor de tubs verticals amb mecanisme de neteja automàtica, sistema de recollida i extracció de cendres del mòdul de combustió, sistema motoritzat amb cinta de recollida automàtica i dipòsit amb capacitat de 240 l, control de la combustió mitjançant sonda Lambda integrada, sistema de comandament integrat BioControl 3000, per al control de l'acumulador d'A.C.S. i d'el dipòsit d'inèrcia, amb sistema d'alimentació de pellets, per a caldera de biomassa sèrie Biomatic BioControl, compost per extractor per a pellets, format per transportador helicoïdal sense fi, de 4 m de longitud, motor d'accionament de 0,55 kW, i 1 m de transportador helicoïdal sense fi tancat, amb xapa d'acer en "U", extractor per a pellets, format per transportador helicoïdal sense fi, de 4 m de longitud, motor d'accionament de 0,55 kW, i 1 m de transportador helicoïdal sense fi tancat, amb xapa d'acer en "U", 1 m d'allargament de transportador helicoïdal sense fi tancat, amb xapa d'acer en "U" i conducte per a l'evacuació dels productes de la combustió, que enllaça la caldera amb la xemeneia existent. Inclús desmuntatge de la caldera o grup tèrmic existent, amb mitjans manuals i mecànics, prèvia desconnexió de les xarxes de subministrament i evacuació i obturació de les conduccions connectades als elements; desmuntatge d'accessoris, suports de fixació i bancada metàl·lica de suport, si disposa d'ella, neteja de restes, retirada i càrrega mecànica sobre camió o contenidor. Totalment muntada, connexionada i posada en marxa per l'empresa instal·ladora per a la comprovació del seu correcte funcionament.

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE HAN DE CUMPLIR-SE ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegiran tots els elements enfront de cops, materials agressius, humitats i brutícia.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

Codi LER

Residus generats

Pes (kg)

Volum (l)

15 01 01

Envasos de paper i cartró.

3,263

4,351

17 02 01

Fusta.

3,701

3,365

Envasos:

6,964

7,715
