ZTB005

m

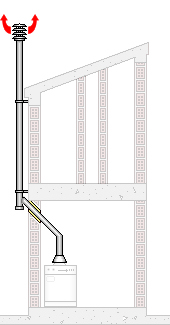

Substitució de xemeneia modular metàl·lica per xemeneia "NEGARRA" de doble paret amb aïllament.

170,43€

Rehabilitació energètica d'instal·lació de calefacció, mitjançant el desmuntatge, amb mitjans manuals i mecànics, de la xemeneia existent, de fins a 20 m d'alçada, instal·lada en l'exterior de l'edifici i substitució per xemeneia modular metàl·lica, de doble paret, model GC-25 PLUS "NEGARRA", paret interior d'acer inoxidable AISI 316L de 80 mm de diàmetre i paret exterior d'acer inoxidable AISI 304, amb aïllament entre parets mitjançant manta de fibra ceràmica d'alta densitat de 25 mm d'espessor, instal·lada en el exterior de l'edifici, per a caldera de peu amb cambra de combustió atmosfèrica, de biomassa.

Descompost

Ud

Descomposició

Rend.

p.s.

Preu partida

mt20cmn321p

Ut

Material auxiliar per a muntatge i subjecció a l'obra d'els tubs de doble paret, model GC-25 PLUS "NEGARRA", de 80 mm de diàmetre interior.

1,000

5,66

5,66

mt20cmn320pc

m

Tub de doble paret, model GC-25 PLUS "NEGARRA", compost per paret interior d'acer inoxidable AISI 316L de 80 mm de diàmetre i paret exterior d'acer inoxidable AISI 304, amb aïllament entre parets mitjançant manta de fibra ceràmica d'alta densitat de 25 mm d'espessor, temperatura de treball de 450°C i puntes de temperatura de fins 1000°C, pressió de traball de fins 5000 Pa, segons UNE-EN 1856-1, amb el preu incrementat el 10% en concepte d'accessoris, peces especials i mòduls finals.

1,000

124,54

124,54

mq07gte010a

h

Grua autopropulsada de braç telescòpic amb una capacitat d'elevació de 12 t i 20 m d'alçada màxima de treball.

0,070

49,00

3,43

mo002

h

Oficial 1ª calefactor.

0,647

23,78

15,39

mo094

h

Ajudant calefactor.

0,647

20,41

13,21

%

Mitjans auxiliars

2,000

162,23

3,24

%

Costos indirectes

3,000

165,47

4,96

Cost de manteniment decennal: 42,61€ en els primers 10 anys.

Total:

170,43

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat

(1)

Obligatorietat

(2)

Sistema

(3)

UNE-EN 1856-1:2010

1.3.2010

1.3.2011

2+/4

Chimeneas. Requisitos para chimeneas metálicas. Parte 1: Chimeneas modulares.

UNITAT D'OBRA ZTB005: SUBSTITUCIÓ DE XEMENEIA MODULAR METÀL·LICA PER XEMENEIA "NEGARRA" DE DOBLE PARET AMB AÏLLAMENT.

CARACTERÍSTIQUES TÈCNIQUES

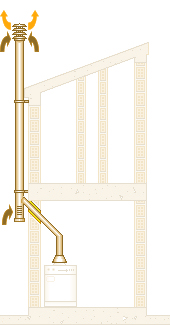

Rehabilitació energètica d'instal·lació de calefacció, mitjançant el desmuntatge, amb mitjans manuals i mecànics, de la xemeneia existent, de fins a 20 m d'alçada, instal·lada en l'exterior de l'edifici i substitució per xemeneia individual modular metàl·lica, formada per tub de doble paret, model GC-25 PLUS "NEGARRA", compost per paret interior d'acer inoxidable AISI 316L de 80 mm de diàmetre i paret exterior d'acer inoxidable AISI 304, amb aïllament entre parets mitjançant manta de fibra ceràmica d'alta densitat de 25 mm d'espessor, temperatura de treball de 450°C i puntes de temperatura de fins 1000°C, pressió de traball de fins 5000 Pa, instal·lada en el exterior de l'edifici, per a evacuació dels productes de la combustió de la caldera de peu amb cambra de combustió atmosfèrica, de biomassa. Inclús p/p de tes, colzes, adaptadors, abraçadores, suports murals, mòduls finals i altres accessoris necessaris. Totalment muntada, connexionada i provada per la empresa instal·ladora mitjançant les corresponents proves de servei (incloses en aquest preu).

CRITERI D'AMIDAMENT EN PROJECTE

Longitud mesurada des de l'arrencada del conducte fins la part superior del deflector, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE HAN DE CUMPLIR-SE ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

PROVES DE SERVEI.

Prova de resistència estructural i estanquitat.

CONSERVACIÓ I MANTENIMENT.

Es protegirà enfront de cops.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà des de l'arrencada del conducte fins la part superior del mòdul final, la longitud realment executada segons especificacions de Projecte.
