IGI010

U

Instal·lació interior de gas en habitatge d'edifici plurifamiliar.

320,99€

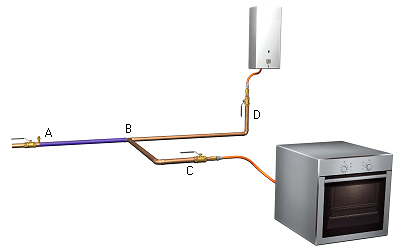

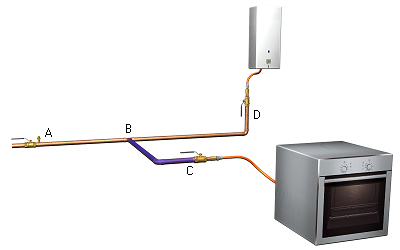

Instal·lació interior de gas en habitatge d'edifici plurifamiliar, amb dotació pels següents aparells: 1 de cocció, 1 mixt, de calefacció i A.C.S. realitzada amb canonada de coure, amb beina plàstica, que connecta la clau d'habitatge amb cadascun dels aparells a gas, composta dels següents trams: tram comprès entre la clau d'habitatge i la ramificació de la instal·lació que va a la cuina de 22 mm de diàmetre i 8 m de longitud, ramificació de la instal·lació que alimenta a la cuina de 18 mm de diàmetre i 3 m de longitud, ramificació de la instal·lació que alimenta a l'aparell o aparells de calefacció i d'A.C.S. de 22 mm de diàmetre i 3 m de longitud. Fins i tot claus mascle-mascle de connexió d'aparell pel tall de subministrament de gas, amb pota i connexions per junta plana, pasta de reblert i elements de subjecció, col·locats mitjançant soldadura per capil·laritat. El preu no inclou la clau d'habitatge.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt43tco010dg

m

Tub de coure estirat en fred sense soldadura, diàmetre D=20/22 mm i 1 mm d'espessor, segons UNE-EN 1057, amb el preu incrementat el 30% en concepte d'accessoris i peces especials.

11,000

3,86

42,46

mt43tco010cg

m

Tub de coure estirat en fred sense soldadura, diàmetre D=16/18 mm i 1 mm d'espessor, segons UNE-EN 1057, amb el preu incrementat el 30% en concepte d'accessoris i peces especials.

3,000

3,12

9,36

mt35aia090ad

m

Tub rígid de PVC, endollable, corbable en calent, de color negre, de 32 mm de diàmetre nominal, per a canalització fixa en superfície. Resistència a la compressió 1250 N, resistència a l'impacte 2 joules, temperatura de treball -5°C fins 60°C, amb grau de protecció IP547 segons UNE 20324, propietats elèctriques: aïllant, no propagador de la flama. Segons UNE-EN 61386-1 i UNE-EN 61386-22. Inclús abraçadores, elements de subjecció i accessoris (corbes, maneguets, tes, colzes i corbes flexibles).

11,200

3,11

34,83

mt27tec020

kg

Pasta hidròfuga.

0,448

0,60

0,27

mt43acv010b

U

Clau mascle-mascle amb pota i connexions per junt pla, amb rosca cilíndrica GAS de 1/2" de diàmetre, segons UNE 60718.

1,000

10,04

10,04

mt43acv010c

U

Clau mascle-mascle amb pota i connexions per junt pla, amb rosca cilíndrica GAS de 3/4" de diàmetre, segons UNE 60718.

1,000

10,26

10,26

Subtotal materials:

107,22

2

Mà d'obra

mo010

h

Oficial 1ª instal·lador de gas.

3,928

28,39

111,52

mo109

h

Ajudant instal·lador de gas.

3,928

24,43

95,96

Subtotal mà d'obra:

207,48

3

Costos directes complementaris

%

Costos directes complementaris

2,000

314,70

6,29

Cost de manteniment decennal: 150,87€ en els primers 10 anys.

Costos directes (1+2+3):

320,99

Referència i títol de la norma

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

EN 1057:2006+A1:2010

1.12.2010

1.12.2010

1/3/4

Cobre y aleaciones de cobre. Tubos redondos de cobre, sin soldadura, para agua y gas en aplicaciones sanitarias y de calefacción.

UNITAT D'OBRA IGI010: INSTAL·LACIÓ INTERIOR DE GAS EN HABITATGE D'EDIFICI PLURIFAMILIAR.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Per a evitar que es produeixi el fenomen electroquímic de la corrosió galvànica entre metalls amb diferent potencial, es prendran les següents mesures: evitar el contacte físic entre ells, aïllar elèctricament els metalls amb diferent potencial i evitar el contacte entre els elements metàl·lics i el guix. La canonada no travessarà xemeneies ni conductes.

CARACTERÍSTIQUES TÈCNIQUES

Instal·lació interior de gas en habitatge d'edifici plurifamiliar, amb dotació pels següents aparells: 1 de cocció, 1 mixt, de calefacció i A.C.S. realitzada amb canonada de coure, amb beina plàstica, que connecta la clau d'habitatge amb cadascun dels aparells a gas, composta dels següents trams: tram comprès entre la clau d'habitatge i la ramificació de la instal·lació que va a la cuina de 22 mm de diàmetre i 8 m de longitud, ramificació de la instal·lació que alimenta a la cuina de 18 mm de diàmetre i 3 m de longitud, ramificació de la instal·lació que alimenta a l'aparell o aparells de calefacció i d'A.C.S. de 22 mm de diàmetre i 3 m de longitud. Fins i tot claus mascle-mascle de connexió d'aparell pel tall de subministrament de gas, amb pota i connexions per junta plana, pasta de reblert i elements de subjecció, col·locats mitjançant soldadura per capil·laritat.

NORMATIVA D'APLICACIÓ

Instal·lació:

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

PROVES DE SERVEI.

Prova de resistència mecànica i estanquitat.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte.

CRITERI DE VALORACIÓ ECONÒMICA

El preu no inclou la clau d'habitatge.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 04 01

Coure, bronze, llautó.

0,349

0,233

17 02 03

Plàstic.

0,117

0,195

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,024

0,016

Residus generats:

0,490

0,444

15 01 01

Envasos de paper i cartró.

0,144

0,192

Envasos:

0,144

0,192

Total residus:

0,634

0,636
