Enviar suggeriment | Exportació: |
ICD020 |
U |

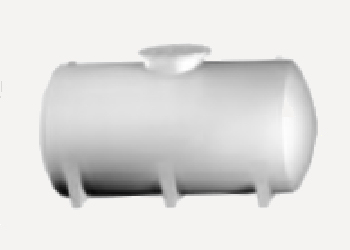

Dipòsit de superfície. |
618,08€ |
Dipòsit de gasoil de superfície de polietilè d'alta densitat (PEAD/HDPE) per instal·lació en interior d'edificacions, de simple paret contingut en cubell, amb una capacitat de 750 litres, per a petits consums individuals. |
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
1 |
Materials |
||||
mt38dep110a |
U |
Dipòsit de gasoil de polietilè (PEAD/HDPE), de superfície, de simple paret contingut en cubell, amb una capacitat de 750 litres, per a petits consums individuals, segons UNE-EN 13341. Inclús elements de protecció segons normativa. |
1,000 |
160,00 |
160,00 |
mt38dep022a |
U |
Indicador de nivell per dipòsit de combustibles líquids. |
1,000 |
177,25 |
177,25 |
mt38dep023a |
U |
Interruptor de nivell per dipòsit de combustibles líquids. |
1,000 |
33,25 |
33,25 |
mt38dep024c |
U |
Conjunt de boca de càrrega, valvuleria i accessoris de connexió per dipòsit de combustibles líquids. |
1,000 |
96,55 |
96,55 |
mt43tco010ca |
m |
Tub de coure estirat en fred sense soldadura, diàmetre D=16/18 mm i 1 mm d'espessor, segons UNE-EN 1057. |
10,000 |
2,40 |
24,00 |
mt35aia090ad |
m |
Tub rígid de PVC, endollable, corbable en calent, de color negre, de 32 mm de diàmetre nominal, per a canalització fixa en superfície. Resistència a la compressió 1250 N, resistència a l'impacte 2 joules, temperatura de treball -5°C fins 60°C, amb grau de protecció IP547 segons UNE 20324, propietats elèctriques: aïllant, no propagador de la flama. Segons UNE-EN 61386-1 i UNE-EN 61386-22. Inclús abraçadores, elements de subjecció i accessoris (corbes, maneguets, tes, colzes i corbes flexibles). |
10,000 |
2,17 |
21,70 |
Subtotal materials: |
512,75 |
||||
2 |
Mà d'obra |
||||
mo004 |
h |
Oficial 1ª calefactor. |
1,898 |
26,41 |
50,13 |
mo103 |
h |
Ajudant calefactor. |
1,898 |
22,70 |
43,08 |
Subtotal mà d'obra: |
93,21 |
||||
3 |
Costos directes complementaris |
||||
% |
Costos directes complementaris |
2,000 |
605,96 |
12,12 |
|
Cost de manteniment decennal: 86,53€ en els primers 10 anys. |
Costos directes (1+2+3): |
618,08 |
Referència norma UNE i Títol de la norma transposició de norma harmonitzada |
Aplicabilitat(a) |
Obligatorietat(b) |
Sistema(c) |
UNE-EN 13341:2005/A1:2011 |
1.10.2011 |
1.10.2011 |
3 |
Tanques termoplásticos fijos para almacenamiento en superficie de gasóleos domésticos de calefacción, queroseno y combustibles diésel. Tanques de polietileno moldeados por extrusión-soplado, de polietileno moldeados por moldeo rotacional y de poliamida-6 fabricados por polimerización iónica. Requisitos y métodos de ensayo. |
|||
UNE-EN 1057:2007/A1:2010 |
1.12.2010 |
1.12.2010 |
1/3/4 |
Cobre y aleaciones de cobre. Tubos redondos de cobre, sin soldadura, para agua y gas en aplicaciones sanitarias y de calefacción. |
(a) Data d'aplicabilitat de la norma harmonitzada i inici del període de coexistència
(b) Data final del període de coexistència / entrada en vigor marcat CE
(c) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
UNITAT D'OBRA ICD020: DIPÒSIT DE SUPERFÍCIE. CARACTERÍSTIQUES TÈCNIQUES Dipòsit homologat de gasoil de superfície de polietilè d'alta densitat (PEAD/HDPE) per instal·lació en interior d'edificacions, de simple paret contingut en cubell, amb una capacitat de 750 litres, per a petits consums individuals. Inclús indicador de nivell, detector de fuites, quatre boques d'entrada/sortida, canalització fins a caldera amb canonada de coure de 18 mm de diàmetre protegida amb funda de tub de PVC, vàlvules i accessoris de connexió, i elements de protecció segons normativa. Totalment muntat, connexionat i provat. NORMATIVA D'APLICACIÓ
Instal·lació: UNE 109501. Instalación de tanques de acero aéreos o en fosa para almacenamiento de carburantes y combustibles líquidos. CRITERI D'AMIDAMENT EN PROJECTE Nombre d'unitats previstes, segons documentació gràfica de Projecte. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que la seva situació es correspon amb la del Projecte i que la zona d'ubicació està completament terminada. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Col·locació del dipòsit sobre els suports. Muntatge de vàlvules i accessoris. Col·locació de la boca de càrrega i la tapa de registre. Col·locació i fixació de la canalització fins a la caldera. Conexió a la xarxa de terra. Realització de proves de servei. CONDICIONS DE TERMINACIÓ. Quedarà en condicions de servei, completament estanc i connectat a la xarxa que ha d'alimentar. PROVES DE SERVEI. Prova d'estanquitat de les canalitzacions. Normativa d'aplicació: NTE-IDL. Instalaciones de depósitos: Combustibles líquidos CONSERVACIÓ I MANTENIMENT. Es protegirà enfront de cops i esquitxades. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte. |
Residus generats
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
17 04 01 |
Coure, bronze, llautó. |
0,211 |
0,141 |
17 02 03 |
Plàstic. |
0,105 |
0,175 |
Residus generats: |
0,316 |
0,316 |
|
15 01 01 |
Envasos de paper i cartró. |
0,079 |
0,105 |
Envasos: |
0,079 |
0,105 |
|
Total residus: |
0,395 |
0,421 |
