IGA010 |
U |
Escomesa de gas. |
1.880,09€ |
|

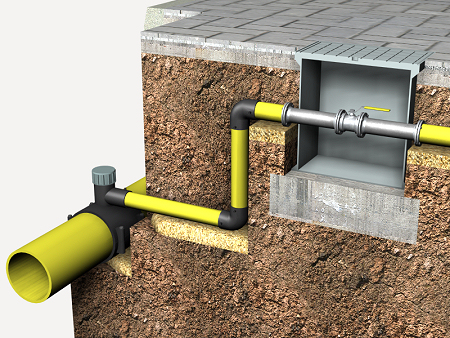

Escomesa de gas, D=63 mm de polietilè d'alta densitat PE 100, SDR11 de 8 m de longitud, amb clau d'escomesa formada per vàlvula d'esfera de llautó niquelat de 2 1/2" allotjada en arqueta prefabricada de polipropilè. El preu inclou la demolició i l'aixecat del ferm existent i el connexionat amb la xarxa, però no inclou l'excavació ni el reblert principal. |
|
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
|
1 |
Materials |
||||
|
mt01ara010 |
m³ |
Sorra de 0 a 5 mm de diàmetre, neta. |
0,640 |
14,30 |
9,15 |
|
mt43tpo011gg |
m |
Connexió de servei de polietilè d'alta densitat PE 100, SDR11, de 63 mm de diàmetre exterior, segons UNE-EN 1555, amb el preu incrementat el 30% en concepte d'accessoris i peces especials. |
8,000 |
11,26 |
90,08 |
|
mt10hmf010tLc |
m³ |
Formigó HM-20/P/20/X0, fabricat en central. |
0,747 |
81,80 |
61,10 |
|
mt43www030b |
U |
Pericó registrable de polipropilè, amb fons pretallat, 40x40x40 cm, per a instal·lacions receptores de gas. |
1,000 |
86,79 |
86,79 |
|
mt11arp050e |
U |
Tapa de PVC, per a pericons de gas de 40x40 cm, amb tancament hermètic al pas dels olors mefítics. |
1,000 |
56,20 |
56,20 |
|
mt37sve010h |
U |
Vàlvula d'esfera de llautó niquelat per roscar de 2 1/2". |
1,000 |
82,84 |
82,84 |
|
mt43tpo012e |
m |
Collarí de presa en càrrega, de PVC, per a tub de polietilè d'alta densitat de 63 mm de diàmetre exterior. |
1,000 |
5,32 |
5,32 |
|
mt43www040 |
U |
Prova d'estanquitat per a instal·lació de gas. |
1,000 |
103,76 |
103,76 |
|
Subtotal materials: |
495,24 |
||||
|
2 |
Equip i maquinària |
||||
|
mq05pdm010b |
h |
Compressor portàtil elèctric 5 m³/min de cabal. |
2,400 |
7,73 |
18,55 |
|
mq05mai030 |
h |
Martell pneumàtic. |
2,400 |
4,57 |
10,97 |
|
Subtotal equip i maquinària: |
29,52 |
||||
|
3 |
Mà d'obra |
||||
|
mo020 |
h |
Oficial 1ª construcció. |
3,813 |
27,50 |
104,86 |
|
mo113 |
h |
Peó ordinari construcció. |
7,481 |
23,04 |
172,36 |
|
mo010 |
h |
Oficial 1ª instal·lador de gas. |
24,698 |
28,39 |
701,18 |
|
mo109 |
h |
Ajudant instal·lador de gas. |
12,469 |
24,43 |
304,62 |
|
Subtotal mà d'obra: |
1.283,02 |
||||
|
4 |
Costos directes complementaris |
||||
|
% |
Costos directes complementaris |
4,000 |
1.807,78 |
72,31 |
|
|
Cost de manteniment decennal: 169,21€ en els primers 10 anys. |
Costos directes (1+2+3+4): |
1.880,09 |
|||
Plec de condicions
|
UNITAT D'OBRA IGA010: ESCOMESA DE GAS. CARACTERÍSTIQUES TÈCNIQUES Escomesa de gas que uneix la xarxa de distribució de gas de l'empresa subministradora o la clau de sortida en el cas de dipòsits d'emmagatzematge de gasos liquats del petroli (GLP) amb la clau d'escomesa, formada per canonada soterrada de 8 m de longitud de polietilè d'alta densitat PE 100, SDR11, de 63 mm de diàmetre col·locada sobre llit de sorra en el fons de la rasa prèviament excavada, amb els seus corresponents accessoris i peces especials, collarí de presa en càrrega col·locat sobre la xarxa general de distribució que serveix d'enllaç entre l'escomesa i la xarxa i clau d'escomesa formada per vàlvula d'esfera de llautó niquelat de 2 1/2" de diàmetre col·locada mitjançant unió roscada, situada juntament a l'edificació, fora dels límits de la propietat, allotjada en arqueta prefabricada de polipropilè de 40x40x40 cm, col·locat sobre solera de formigó en massa HM-20/P/20/X0 de 15 cm d'espessor i tancada superiorment amb tapa de PVC. Inclús formigó en massa HM-20/P/20/X0 per a la posterior reposició del ferm existent. Totalment muntada, connexionada i provada. NORMATIVA D'APLICACIÓ
Elaboració, transport i posada en obra del formigó: Código Estructural.
Instal·lació: Normes de la companyia subministradora. CRITERI D'AMIDAMENT EN PROJECTE Nombre d'unitats previstes, segons documentació gràfica de Projecte. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que el traçat de les rases correspon amb el de Projecte. Es tindran en compte les separacions mínimes de l'escomesa amb altres instal·lacions. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig i traçat de la connexió de servei en planta i pendents, coordinat amb la resta d'instal·lacions o elements que puguin tenir interferències. Trencament del paviment amb compressor. Eliminació de les terres soltes del fons de l'excavació. Abocat i compactació del formigó en formació de solera. Col·locació de l'arqueta prefabricada. Formació de forats per connexionat de tubs. Entroncament i rejuntat dels tubs a l'arqueta. Col·locació de la tapa i els accessoris. Presentació en sec de canonades i peces especials. Abocat de la sorra en el fons de la rasa. Col·locació de canonades. Muntatge de la clau d'escomesa. Empalmament de l'escomesa amb la xarxa de distribució de gas. Realització de proves de servei. CONDICIONS DE TERMINACIÓ. La escomesa serà estanca. La instal·lació tindrà resistència mecànica. PROVES DE SERVEI. Prova de resistència mecànica i estanquitat. Normativa d'aplicació: UNE 60311. Canalizaciones de distribución de combustibles gaseosos con presión máxima de operación hasta 5 bar CONSERVACIÓ I MANTENIMENT. Es protegirà enfront de cops. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte. CRITERI DE VALORACIÓ ECONÒMICA El preu inclou la demolició i l'aixecat del ferm existent i el connexionat amb la xarxa, però no inclou l'excavació ni el reblert principal. |
Residus generats
|
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
|
01 04 09 |
Residus de sorra i argiles. |
3,744 |
2,340 |
|
17 02 03 |
Plàstic. |
0,178 |
0,297 |
|
17 01 01 |
Formigó (formigons, morters i prefabricats). |
2,398 |
1,599 |
|
Residus generats: |
6,320 |
4,235 |
|
|
15 01 01 |
Envasos de paper i cartró. |
0,106 |
0,141 |
|
17 02 01 |
Fusta. |
0,372 |
0,338 |
|
Envasos: |
0,478 |
0,480 |
|
|
Total residus: |
6,798 |
4,715 |
