cpi020_cpi2
Aplicació
Usualment com a pilotatge de poca profunditat treballant per punta, recolzat en roca o capes dures de terreny, desprès de travessar capes toves. També com pilotatge treballant per fust i punta en terrenys granulars mig o fluixos, o en terrenys de capes alternades coherents i granulars d'alguna consistència.
Diàmetre del piló (cm)
Quantia d'acer (kg/m)
Formigó
Acer
Complements
Convencional
Casa comercial
generico
italcementi
Tipus d'abocat
Des de camió
hor_cpi_vert_camion
Classe general d'exposició (Art. 8.2 EHE-08)
Classe específica d'exposició (Art. 8.2 EHE-08)
Resistència (N/mm²)
Mida màxima de l'àrid (mm)
12
Consistència
Fluida
Amb additiu hidròfug
No
Col·locació de formigó
En sec
La base de la perforació no conté aigua, ni s'utilitzen llots tixotròpics (bentonita). El seient amidat amb el con d'Abrams haurà de ser conforme a la taula 2 de la UNE-EN 1536. S'utilitzarà el tub Tremie para la col·locació del formigó.
Tipus d'acer
acero_corrugado
img_ampliar img_oculmenu Exportació: Arrossegar BC3 sobre 'Arquimedes' o altre programa d'amidaments i pressupostos.   Obrir aquest contingut en 'Excel'   Obrir aquest contingut en 'Excel 2007 (Office Open XML)'

CPI020

m

Pilot de desplaçament amb guaspa, CPI-2.



65,50€

Pilot de formigó armat, de desplaçament amb guaspa, diàmetre 35 cm, realitzat amb formigó HA-25/F/12/IIa fabricat en central, i abocada des de camió a través de tub Tremie, i acer UNE-EN 10080 B 500 S, quantia 5,65 kg/m. CPI-2.



Descompost

Ud

Descomposició

Rend.

p.s.

Preu partida

mt07aco020m

Ut

Separador homologat per pilons.

3,000

0,09

0,27

mt07aco010c

kg

Acer en barres corrugades, UNE-EN 10080 B 500 S, elaborat en taller i col·locat en obra, diàmetres varis.

5,650

1,00

5,65

mt10haf010naa

Formigó HA-25/F/12/IIa, fabricat en central.

0,110

72,69

8,00

mq03pii102a

m

Perforació i col·locació de materials, amb equip i maquinària, per a piló de desplaçament amb guaspa, CPI-2, de 35 cm de diàmetre.

1,005

18,00

18,09

mq03pii010a

Ut

Transport, posada en obra i retirada d'equip mecànic per a perforació de piló de desplaçament amb guaspa, CPI-2, neteja i retirada de sobrants.

0,002

4.431,72

8,86

mo040

h

Oficial 1ª estructurista.

0,494

23,02

11,37

mo083

h

Ajudant estructurista.

0,494

20,44

10,10



%

Mitjans auxiliars

2,000

62,34

1,25



%

Costos indirectes

3,000

63,59

1,91

Cost de manteniment decennal: 1,31€ en els primers 10 anys.



Total:

65,50




Plec de condicions

UNITAT D'OBRA CPI020: PILOT DE DESPLAÇAMENT AMB GUASPA, CPI-2.


MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

Depenent de l'agressivitat i el nivell freático del terreny, és triarà el ciment adequat per a la fabricació del formigó, així com el seu dosatge i permeabilitat i l'espessor de recobriment dels armadures.


CARACTERÍSTIQUES TÈCNIQUES

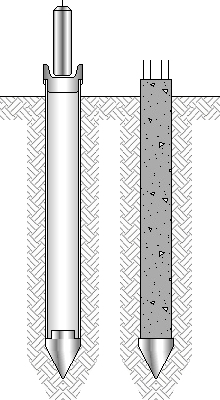

Formació de piló de fonamentació de formigó armat de 35 cm de diàmetre, per a grup de pilons CPI-2 segons NTE-CPI. Executat per desplaçament de terres mitjançant sistema mecànic de clava de camisa recuperable, proveïda en el seu extrem inferior d'un puntal prefabricat o guaspa i posterior formigonat continu en sec del piló. Realitzat amb formigó HA-25/F/12/IIa fabricat en central, i abocada des de camió a través de tub Tremie, i acer UNE-EN 10080 B 500 S, amb una quantia aproximada de 5,65 kg/m. Inclús p/p de separadors, transport, instal·lació, muntatge i desmuntatge d'equip mecànic.


NORMATIVA D'APLICACIÓ

Dosificació, elaboració, transport i posada en obra del formigó:

-



Norma Europea Experimental ENV 206. Hormigón.

-



Instrucción de Hormigón Estructural (EHE-08).

Execució, control i documentació:

-



CTE. DB SE-C Seguridad estructural: Cimientos.

-



UNE-EN 1536. Ejecución de trabajos especiales de geotecnia. Pilotes perforados.

-



NTE-CPI. Cimentaciones. Pilotes: In situ.


CRITERI D'AMIDAMENT EN PROJECTE

Longitud amidada segons documentació gràfica de Projecte, des de la punta fins a la cara inferior de l'encep, incrementada en un metre per la formació del bulb.


CONDICIONS PRÈVIES QUE HAN DE CUMPLIR-SE ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA


DEL SUPORT.

Es disposarà de la informació topogràfica i geotècnica necessària, recollida en el corresponent estudi geotècnic del terreny realitzat per un laboratori acreditat a l'àrea tècnica corresponent, i que inclourà, entre d'altres dades: tall estratigràfic, cota del nivell freàtic, grau d'agressivitat del terreny i característiques mecàniques del terreny, així com la determinació de la profunditat estimada per la fonamentació. Abans de desplaçar a l'obra la màquina de pilotar i les auxiliars, es comprovarà que hi caben en el lloc de treball i poden moure's sense entrebancs, de manera que es garanteixi la situació de cada piló en el lloc correcte, segons l'ordre d'execució dels pilots.


DEL CONTRACTISTA.

Presentarà la proba documental de la capacitat tècnica de l'empresa executora.



PROCÉS D'EXECUCIÓ


FASES D'EXECUCIÓ.

Replanteig i traçat dels eixos dels grups de pilots. Clavada del tub amb la guaspa en punta. Col·locació de l'armadura. Posta en obra del formigó. Extracció de l'entubament simultàniament amb la compactació del formigó. Neteja i retirada de sobrants.


CONDICIONS DE TERMINACIÓ.

El conjunt serà monolític i transmetrà correctament les càrregues al terreny.



CONSERVACIÓ I MANTENIMENT.

Es protegirà el cap del piló recent formigonat enfront d'accions mecàniques i temperatures inferiors a 3°C.



CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la longitud, presa en el terreny abans de formigonar, de l'estaca realment executada segons especificacions de Projecte, des de la punta fins a la cara inferior de l'encep, sense incloure l'excés de formigó consumit sobre el volum teòric corresponent al diàmetre nominal de l'estaca.




Residus generats

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 04 05

Ferro i acer.

0,283

0,135

17 01 01

Formigó (formigons, morters i prefabricats).

2,326

1,551



Residus generats:

2,609

1,685
