CPM010

m

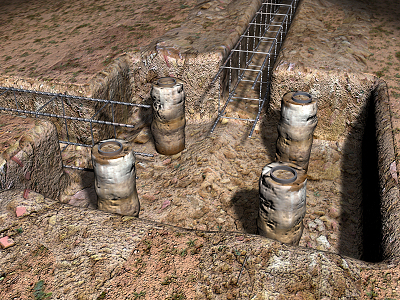

Micropiló "in situ", amb camisa d'acer.

72,02€

Micropiló per a fonamentació, de fins a 15 m de longitud, 114,3 mm de diàmetre nominal, compost d'armadura tubular amb rosca, d'acer EN ISO 11960 N-80, amb límit elàstic 562 N/mm², de 60,3 mm de diàmetre exterior i 5,5 mm de gruix, i beurada de ciment CEM I 42,5N, amb una relació aigua/ciment de 0,4 dosificada en pes, abocada per l'interior de l'armadura mitjançant sistema d'injecció única global (IU).

Descompost

Ud

Descomposició

Rend.

Preu unitari

Preu partida

mt07mpi020a

m

Perfil tubular amb rosca, per armar micropilons, de 60,3 mm de diàmetre exterior i 5,5 mm de gruix, d'acer EN ISO 11960 N-80, amb límit elàstic 562 N/mm² i càrrega de trencament 690 N/mm².

1,020

9,90

10,10

mt08cem010c

kg

Ciment Pòrtland CEM I 42,5 N, en sacs, segons UNE-EN 197-1.

25,000

0,11

2,75

mt08aaa010a

m³

Aigua.

0,010

1,50

0,02

mq03pva020a

h

Equip per a injeccions profundes, amb bomba de baixa pressió i carro de perforació.

0,136

259,27

35,26

mo041

h

Oficial 1ª estructurista.

0,358

24,47

8,76

mo087

h

Ajudant estructurista.

0,537

21,71

11,66

%

Mitjans auxiliars

2,000

68,55

1,37

%

Costos indirectes

3,000

69,92

2,10

Cost de manteniment decennal: 2,16€ en els primers 10 anys.

Total:

72,02

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat

(1)

Obligatorietat

(2)

Sistema

(3)

UNE-EN 197-1:2011

1.7.2012

1.7.2013

1+

Cemento. Parte 1: Composición, especificaciones y criterios de conformidad de los cementos comunes.

UNITAT D'OBRA CPM010: MICROPILÓ "IN SITU", AMB CAMISA D'ACER.

CARACTERÍSTIQUES TÈCNIQUES

Micropiló per a fonamentació, de fins a 15 m de longitud, 114,3 mm de diàmetre nominal, compost d'armadura tubular amb rosca, d'acer EN ISO 11960 N-80, amb límit elàstic 562 N/mm², de 60,3 mm de diàmetre exterior i 5,5 mm de gruix, i beurada de ciment CEM I 42,5N, amb una relació aigua/ciment de 0,4 dosificada en pes, abocada per l'interior de l'armadura mitjançant sistema d'injecció única global (IU). Inclús p/p de desplaçament del personal especialitzat i trasllat entre diferents emplaçaments dins de la mateixa obra, neteja i recollida de les restes de beurada sobrants i altres desaprofitaments produïts durant els treballs, i càrrega a camió o contenidor.

CRITERI D'AMIDAMENT EN PROJECTE

Longitud mesurada segons documentació gràfica de Projecte, incrementada en un metre per la formació del bulb.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

Es protegirà el cap del micropiló enfront d'accions mecàniques no previstes.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la longitud, presa en el terreny abans de formigonar, de l'estaca realment executada segons especificacions de Projecte, des de la punta fins a la cara inferior de l'encep, sense incloure l'excés de formigó consumit sobre el volum teòric corresponent al diàmetre nominal de l'estaca.

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 05 04

Terra i pedres diferents de les especificades en el codi 17 05 03.

20,522

12,826

17 01 01

Formigó (formigons, morters i prefabricats).

0,750

0,500

Residus generats:

21,272

13,326

15 01 01

Envasos de paper i cartró.

0,350

0,467

17 02 03

Plàstic.

0,075

0,125

17 02 01

Fusta.

0,100

0,091

Envasos:

0,525

0,683

Total residus:

21,797

14,009
