CPM010 |
m |

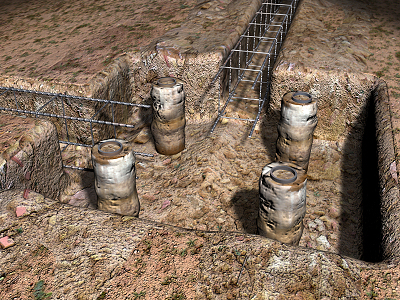

Micropiló amb armadura de perfil tubular d'acer. |
62,01€ |
|
Micropiló de fins a 15 m de longitud i 114,3 mm de diàmetre nominal, compost de perfil tubular amb rosca, d'acer EN ISO 11960 N-80, amb límit elàstic 562 N/mm², de 60,3 mm de diàmetre exterior i 5,5 mm de gruix, i beurada de ciment CEM I 42,5N, amb una relació aigua/ciment de 0,4 dosificada en pes, abocada per l'interior de l'armadura mitjançant sistema d'injecció única global (IU); per a fonamentació. |
|
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
|
1 |
Materials |
||||
|
mt07mpi020aa |
m |
Perfil tubular amb rosca, per armar micropilons de 60,3 mm de diàmetre exterior i 5,5 mm de gruix, d'acer EN ISO 11960 N-80, amb límit elàstic 562 N/mm² i càrrega de trencament 690 N/mm². |
1,020 |
9,60 |
9,79 |
|
mt08cem010c |
kg |
Ciment Pòrtland CEM I 42,5 N, en sacs, segons UNE-EN 197-1. |
25,000 |
0,11 |
2,75 |
|
mt08aaa010a |
m³ |
Aigua. |
0,010 |
1,50 |
0,02 |
|
Subtotal materials: |
12,56 |
||||
|
2 |
Equip i maquinària |
||||
|
mq03pva020 |
h |
Equip per a injeccions profundes, amb bomba de baixa pressió i carro de perforació. |
0,136 |
207,42 |
28,21 |
|
Subtotal equip i maquinària: |
28,21 |
||||
|
3 |
Mà d'obra |
||||
|
mo042 |
h |
Oficial 1ª estructurista. |
0,358 |
24,47 |
8,76 |
|
mo089 |
h |
Ajudant estructurista. |
0,358 |
21,71 |
7,77 |
|
mo113 |
h |
Peó ordinari construcció. |
0,179 |
19,47 |
3,49 |
|
Subtotal mà d'obra: |
20,02 |
||||
|
4 |
Costos directes complementaris |
||||
|
% |
Costos directes complementaris |
2,000 |
60,79 |
1,22 |
|
|
Cost de manteniment decennal: 1,86€ en els primers 10 anys. |
Costos directes (1+2+3+4): |
62,01 |
|||
|
Referència norma UNE i Títol de la norma transposició de norma armonitzada |
Aplicabilitat(a) |
Obligatorietat(b) |
Sistema(c) |
|
UNE-EN 197-1:2011 |
1.7.2012 |
1.7.2013 |
1+ |
|
Cemento. Parte 1: Composición, especificaciones y criterios de conformidad de los cementos comunes. |
(a) Data d'aplicabilitat de la norma armonitzada i inici del període de coexistència
(b) Data final del període de coexistència / entrada en vigor marcat CE
(c) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
|
UNITAT D'OBRA CPM010: MICROPILÓ AMB ARMADURA DE PERFIL TUBULAR D'ACER. CARACTERÍSTIQUES TÈCNIQUES Micropiló de fins a 15 m de longitud i 114,3 mm de diàmetre nominal, compost de perfil tubular amb rosca, d'acer EN ISO 11960 N-80, amb límit elàstic 562 N/mm², de 60,3 mm de diàmetre exterior i 5,5 mm de gruix, i beurada de ciment CEM I 42,5N, amb una relació aigua/ciment de 0,4 dosificada en pes, abocada per l'interior de l'armadura mitjançant sistema d'injecció única global (IU); per a fonamentació. Inclús p/p de desplaçament del personal especialitzat, trasllat entre diferents emplaçaments dins de la mateixa obra, neteja i recollida de les restes de beurada sobrants i altres desaprofitaments produïts durant els treballs, i càrrega a camió o contenidor. NORMATIVA D'APLICACIÓ Execució, control i documentació: CTE. DB-SE-C Seguridad estructural: Cimientos. UNE-EN 14199. Ejecución de trabajos geotécnicos especiales. Micropilotes. CRITERI D'AMIDAMENT EN PROJECTE Longitud mesurada segons documentació gràfica de Projecte, incrementada en un metre per la formació del bulb. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es disposarà de la informació topogràfica i geotècnica necessària, recollida en el corresponent estudi geotècnic del terreny realitzat per un laboratori acreditat a l'àrea tècnica corresponent, i que inclourà, entre d'altres dades: tall estratigràfic, cota del nivell freàtic, grau d'agressivitat del terreny i característiques mecàniques del terreny, així com la determinació de la profunditat estimada per la fonamentació. Abans de desplaçar a l'obra la màquina de pilotar i les auxiliars, es comprovarà que hi caben en el lloc de treball i poden moure's sense entrebancs, de manera que es garanteixi la situació de cada micropiló en el lloc correcte, segons l'ordre d'execució dels micropilons. Es comprobarà que l'accés a l'obra és l'adequat i es disposa de la corresponent plataforma de treball. Abans de portar a terme els treballs de perforació, totes les conduccions aèries que afectin la zona de treball seran desviades i eliminats o modificats tots els elements enterrats que interfereixin directament amb els treballs o, que per la seva proximitat, puguin afectar a l'estabilitat del terreny durant el procés d'execució del micropiló. Es comprovarà que s'ha desmuntat i retirat qualsevol element que pugui entorpir els treballs. DEL CONTRACTISTA. Disposarà en obra d'una sèrie de mitjans, en previsió que es produeixin canvis bruscs de les condicions ambientals durant la injecció de beurada o posterior període d'enduriment, no podent començar-se el treball sense l'autorització per escrit del director de l'execució de l'obra. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Neteja i preparació de l'entorn afectat. Replanteig. Perforació del terreny. Col·locació d'armadura tubular. Injecció de la beurada de ciment. CONDICIONS DE TERMINACIÓ. El conjunt serà monolític i transmetrà correctament les càrregues al terreny. CONSERVACIÓ I MANTENIMENT. Es protegirà el cap del micropiló enfront d'accions mecàniques no previstes. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà la longitud, presa en el terreny abans de formigonar, del micropiló realment executat segons especificacions de Projecte, des de la punta fins a la cara inferior de l'encep, sense incloure l'excés de beurada de ciment consumida sobre el volum teòric corresponent al diàmetre nominal del micropiló. |
Residus generats
|
Codi LER |
Residus generats |
Pes (kg) |
Volum (l) |
|
17 05 04 |
Terra i pedres diferents de les especificades en el codi 17 05 03. |
20,522 |
12,826 |
|
17 01 01 |
Formigó (formigons, morters i prefabricats). |
0,525 |
0,350 |
|
Residus generats: |
21,047 |
13,176 |
|
|
15 01 01 |
Envasos de paper i cartró. |
0,350 |
0,467 |
|
17 02 03 |
Plàstic. |
0,075 |
0,125 |
|
17 02 01 |
Fusta. |
0,100 |
0,091 |
|
Envasos: |
0,525 |
0,683 |
|
|
Total residus: |
21,572 |
13,859 |
