EMF020 |
m² |
Sostre de biguetes i tauler de fusta. |
113,24€ |
||

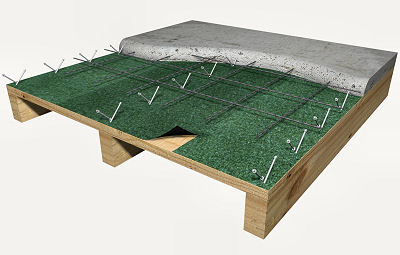

Sostre tradicional amb un intereix de 60 cm, compost per biguetes de fusta serrada d'avet (Abies alba), de 10x20 a 15x25 cm de secció i fins a 6 m de longitud, qualitat estructural S10, classe resistent C24, protecció de la fusta amb classe de penetració NP2, treballada en taller col·locades mitjançant recolzament sobre element estructural, tauler estructural de fusta, de 30 mm d'espessor, membrana impermeabilitzant, i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HLE-25/B/10/IIa, densitat entre 1200 i 1500 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central, i abocament amb cubilot. |
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
1 |
Materials |
||||
mt50spa052b |
m |
Tauló de fusta de pi, de 20x7,2 cm. |
0,040 |
4,39 |
0,18 |
mt50spa101 |
kg |
Claus d'acer. |
0,045 |
1,30 |
0,06 |
mt50spa081a |
U |

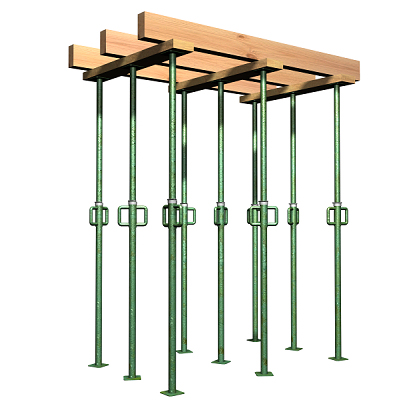

Puntal metàl·lic telescòpic, de fins a 3 m d'altura. |
0,013 |
13,37 |
0,17 |
mt07mee018fd |
m³ |
Fusta serrada d'avet (Abies alba) amb acabat raspallat, per a bigueta de 10x20 a 15x25 cm de secció i fins a 6 m de longitud, per aplicacions estructurals, qualitat estructural S10 segons DIN 4074, classe resistent C24 segons UNE-EN 338 i UNE-EN 1912 i protecció davant d'agents biòtics que es correspon amb la classe de penetració NP2 (3 mm en les cares laterals de l'albeca) segons UNE-EN 351-1, treballada en taller. |
0,063 |
449,83 |
28,34 |
mt08eff020a |
m² |
Tauler estructural de fusta per a ús en ambient sec, de 2400x900 mm i 30 mm de gruix, encadellat en els seus quatre cantells, segons UNE-EN 312. |
1,050 |
10,26 |
10,77 |
mt07mee550b |
U |
Clau de 4 mm de diàmetre i 50 mm de longitud, d'acer galvanitzat d'alta adherència. |
1,000 |
0,04 |
0,04 |
mt15dan300 |
m² |
Membrana impermeabilitzant bicapa de 6 mm d'espessor, formada per una làmina superior bituminosa fonoabsorbent i una làmina inferior de polipropilè. |
1,050 |
9,70 |
10,19 |
mt07rem040a |
U |
Cargol d'acer galvanitzat qualitat 6.8 segons UNE-EN ISO 898-1, tipus M-7,5, de cabota hexagonal i rosca mètrica total segons DIN 931 i UNE-EN ISO 4014, de 7,5 mm de diàmetre i 155 mm de longitud, amb anell de fi de carrera, per a la seva utilització com a connectors en forjats de fusta i formigó. |
6,100 |
1,82 |
11,10 |
mt07aco020o |
U |
Separador homologat per malla electrosoldada. |
2,000 |
0,08 |
0,16 |
mt07ame010d |
m² |
Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080. |
1,100 |
1,35 |
1,49 |
mt10hes050gbg |
m³ |
Formigó lleuger estructural HLE-25/B/10/IIa, d'entre 1200 i 1500 kg/m³ de densitat, quantitat mínima de ciment 275 kg/m³, fabricat en central. |
0,044 |
115,83 |
5,10 |
Subtotal materials: |
67,60 |
||||
2 |
Mà d'obra |
||||
mo048 |
h |
Oficial 1ª muntador d'estructura de fusta. |
1,203 |
24,47 |
29,44 |
mo095 |
h |
Ajudant muntador d'estructura de fusta. |
0,539 |
21,71 |
11,70 |
mo043 |
h |
Oficial 1ª ferrallista. |
0,024 |
24,47 |
0,59 |
mo090 |
h |
Ajudant ferrallista. |
0,024 |
21,71 |
0,52 |
mo045 |
h |
Oficial 1ª estructurista, en treballs de posada en obra del formigó. |
0,010 |
24,47 |
0,24 |
mo092 |
h |
Ajudant estructurista, en treballs de posada en obra del formigó. |
0,043 |
21,71 |
0,93 |
Subtotal mà d'obra: |
43,42 |
||||
3 |
Costos directes complementaris |
||||
% |
Costos directes complementaris |
2,000 |
111,02 |
2,22 |
|
Cost de manteniment decennal: 16,99€ en els primers 10 anys. |
Costos directes (1+2+3): |
113,24 |
Plec de condicions
UNITAT D'OBRA EMF020: SOSTRE DE BIGUETES I TAULER DE FUSTA. CARACTERÍSTIQUES TÈCNIQUES Formació de sostre tradicional amb un intereix de 60 cm, compost per biguetes de fusta serrada d'avet (Abies alba), acabat raspallat, de 10x20 a 15x25 cm de secció i fins a 6 m de longitud, per aplicacions estructurals, qualitat estructural S10 segons DIN 4074, classe resistent C24 segons UNE-EN 338 i UNE-EN 1912 i protecció davant d'agents biòtics que es correspon amb la classe de penetració NP2 (3 mm en les cares laterals de l'albeca) segons UNE-EN 351-1 col·locades mitjançant recolzament sobre element estructural; tauler estructural de fusta, de 30 mm d'espessor; membrana impermeabilitzant bicapa de 6 mm d'espessor, i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HLE-25/B/10/IIa, densitat entre 1200 i 1500 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central, i abocament amb cubilot. Inclús p/p d'apuntalament i desapuntalament de les biguetes, connectors per a forjat de fusta i formigó, separadors, elements de lligat de biguetes, cèrcols perimetrals de planta i buits i curació del formigó. NORMATIVA D'APLICACIÓ Elaboració, transport i posada en obra del formigó: Instrucción de Hormigón Estructural (EHE-08). Execució: CTE. DB-SE-M Seguridad estructural: Madera. CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m². CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. El contingut d'humitat de la fusta serà el d'equilibri higroscòpic abans de la seva utilització en obra. AMBIENTALS. Se suspendran els treballs de formigonat quan plogui amb intensitat, neu, existeixi vent excessiu, una temperatura ambient superior a 40°C o es prevegi que dins de les 48 hores següents pugui descendir la temperatura ambienti per sota dels 0°C. DEL CONTRACTISTA. Disposarà en obra d'una sèrie de mitjans, en previsió que es produeixin canvis bruscs de les condicions ambientals durant el formigonat o posterior període d'enduriment, no podent començar-se el formigonat dels diferents elements sense l'autorització per escrit del director de l'execució de l'obra. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Preparació del perímetre de recolzament de les biguetes. Replanteig i col·locació en sec de les biguetes. Col·locació dels taulers. Apuntalament. Resolució del recolzament sobre l'element estructural. Col·locació d'un entramat dels muntants de fusta, ensamblats en els creuaments de les biguetes. Anivellació. Suport i fixació dels taulers. Col·locació de la membrana impermeabilitzant. Cargolament dels connectors per a forjat de fusta i formigó. Col·locació de la malla electrosoldada amb separadors homologats. Abocament i compactació del formigó. Reglejat i anivellació de la capa de compressió. Curat del formigó. Desapuntalament. Reparació de defectes superficials. CONDICIONS DE TERMINACIÓ. El conjunt serà estable, tendrà lligament propi i amb els elements de recolzament i transmatirà correctament les càrregues a l'estructura. L'acabat superficial serà l'adequat per al posterior tractamento de protecció. CONSERVACIÓ I MANTENIMENT. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren exclosos tots els elements integrants del sostre senyalats en els plànols i detalls del Projecte. |
Residus generats
Codi LER |
Residus generats |
Pes (kg) |
Volum (l) |
17 02 01 |
Fusta. |
21,487 |
19,534 |
17 04 05 |
Ferro i acer. |
0,209 |
0,100 |
17 01 01 |
Formigó (formigons, morters i prefabricats). |
0,157 |
0,105 |
Residus generats: |
21,853 |
19,738 |
|
15 01 01 |
Envasos de paper i cartró. |
0,090 |
0,120 |
17 02 03 |
Plàstic. |
0,048 |
0,080 |
Envasos: |
0,138 |
0,200 |
|
Total residus: |
21,991 |
19,938 |
