EMF061 |
m² |

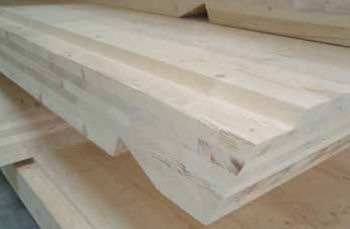

Forjat de coberta inclinada de panell contralaminat de fusta. |
114,29€ |
||
Forjat de coberta inclinada de panell contralaminat de fusta (CLT) de superfície mitjana major de 6 m², de 90 mm d'espessor, format per tres capes de taules de fusta, encolades amb adhesiu sense urea-formaldehid, amb capes successives perpendiculars entre si i disposició transversal de les taules en les capes exteriors, acabat superficial qualitat no vista en ambdues cares, de fusta d'avet roig (Picea abies) i pi silvestre (Pinus sylvestris), amb tractament superficial hidrofugant, transparent; elements de fixació mecànica, d'acer galvanitzat tipus DX51D+Z275N i cinta adhesiva de polietilè de 60 cm d'amplària; impermeabilització mitjançant làmina impermeabilitzant flexible, transpirable i difusora de vapor d'aigua, formada per tres capes de feltre de polipropilè, de 0,51 mm d'espessor i 1,5 m d'amplada fixada amb cinta adhesiva de polietilè de 60 cm d'amplària. |
Descompost |
Ud |
Descomposició |
Rend. |
Preu unitari |
Preu partida |
mt07ems020cgGaxb |
m² |
Panell contralaminat de fusta (CLT) de superfície mitjana major de 6 m², de 90 mm d'espessor, format per tres capes de taules de fusta, encolades amb adhesiu sense urea-formaldehid, amb capes successives perpendiculars entre si i disposició transversal de les taules en les capes exteriors, acabat superficial qualitat no vista en ambdues cares, de fusta d'avet roig (Picea abies) i pi silvestre (Pinus sylvestris), classe de servei 1 i 2, segons UNE-EN 1995-1-1, Euroclasse D-s2, d0 de reacció al foc, conductivitat tèrmica 0,13 W/(mK), densitat 490 kg/m³, calor específic 1600 J/kgK, factor de resistència a la difusió del vapor d'aigua 20, contingut d'humitat a l'entrega del 12% (+/- 2%), classe resistent C24 i mòdul d'elasticitat paral·lel de 12500 N/mm². Inclús eslingues per facilitar la descàrrega. |
1,150 |
54,02 |
62,12 |
mt07ems030 |
Ut |
Repercussió per m² de tractament superficial hidrofugant, transparent, aplicat en una cara del panell contralaminat de fusta. |
1,000 |
4,00 |
4,00 |
mt07mee603 |
Ut |
Repercussió per m² d'elements de fixació mecànica, d'acer galvanitzat tipus DX51D+Z275N, per a muntatge de panell contralaminat de fusta. |
1,000 |
1,50 |
1,50 |
mt15dra070a |
m |
Cinta adhesiva de polietilè de 60 cm d'amplària, per al segellat en les trobades dels panells i per a la fixació i el segellat de làmines transpirables. |
0,500 |
0,98 |
0,49 |
mt15dra060a |
m² |
Làmina impermeabilitzant flexible, transpirable i difusora de vapor d'aigua, formada per tres capes de feltre de polipropilè, de 0,51 mm d'espessor i 1,5 m d'amplada. |
0,800 |
1,92 |
1,54 |
mq04cag010a |
h |
Camió amb grua de fins a 6 t. |
0,050 |
49,36 |
2,47 |
mo048 |
h |
Oficial 1ª muntador d'estructura de fusta. |
0,540 |
24,47 |
13,21 |
mo095 |
h |
Ajudant muntador d'estructura de fusta. |
1,080 |
21,71 |
23,45 |
% |
Mitjans auxiliars |
2,000 |
108,78 |
2,18 |
|
% |
Costos indirectes |
3,000 |
110,96 |
3,33 |
|
Cost de manteniment decennal: 17,14€ en els primers 10 anys. |
Total: |
114,29 |
Plec de condicions
UNITAT D'OBRA EMF061: FORJAT DE COBERTA INCLINADA DE PANELL CONTRALAMINAT DE FUSTA. CARACTERÍSTIQUES TÈCNIQUES Subministrament i muntatge de forjat de coberta inclinada de panell contralaminat de fusta (CLT) de superfície mitjana major de 6 m², de 90 mm d'espessor, format per tres capes de taules de fusta, encolades amb adhesiu sense urea-formaldehid, amb capes successives perpendiculars entre si i disposició transversal de les taules en les capes exteriors, acabat superficial qualitat no vista en ambdues cares, de fusta d'avet roig (Picea abies) i pi silvestre (Pinus sylvestris), classe de servei 1 i 2, segons UNE-EN 1995-1-1, Euroclasse D-s2, d0 de reacció al foc, conductivitat tèrmica 0,13 W/(mK), densitat 490 kg/m³, calor específic 1600 J/kgK, factor de resistència a la difusió del vapor d'aigua 20, contingut d'humitat a l'entrega del 12% (+/- 2%), classe resistent C24 i mòdul d'elasticitat paral·lel de 12500 N/mm², amb tractament superficial hidrofugant, transparent. Inclús eslingues per facilitar la descàrrega; resolució de trobades mitjançant elements de fixació mecànica, d'acer galvanitzat tipus DX51D+Z275N i cinta adhesiva de polietilè de 60 cm d'amplària; impermeabilització mitjançant làmina impermeabilitzant flexible, transpirable i difusora de vapor d'aigua, formada per tres capes de feltre de polipropilè, de 0,51 mm d'espessor i 1,5 m d'amplada fixada amb cinta adhesiva de polietilè de 60 cm d'amplària, talls, entalladures pel seu correcte acoblament, anivellació i col·locació dels elements de lligat i reforç. Treballat en taller i col·locat en obra. NORMATIVA D'APLICACIÓ Execució: CTE. DB SE-M Seguridad estructural: Madera. CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada segons documentació gràfica de Projecte, sense deduir forats. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. El contingut d'humitat de la fusta serà el d'equilibri higroscòpic abans de la seva utilització en obra. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig i marcat d'eixos. Preparació dels panells per a la seva descàrrega. Col·locació i fixació provisional dels planells. Aplomat i anivellació. Execució de les unions. Fixació definitiva dels panells. Col·locació de la cinta de segellat. Col·locació de la impermeabilització. CONDICIONS DE TERMINACIÓ. Les càrregues es transmetran correctament a l'estructura. L'acabat superficial serà l'adequat per al posterior tractamento de protecció. CONSERVACIÓ I MANTENIMENT. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà la superfície realment executada segons especificacions de Projecte, sense deduir forats. Es consideren inclosos tots els elements integrants de l'estructura senyalats en els plànols i detalls del Projecte. |
