EMF040

m²

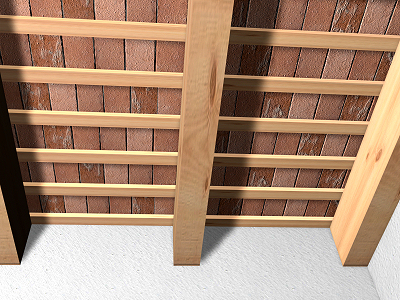

Forjat de biguetes de fusta, entrebigat amb llata i maons ceràmics col·locats per taula.

165,58€

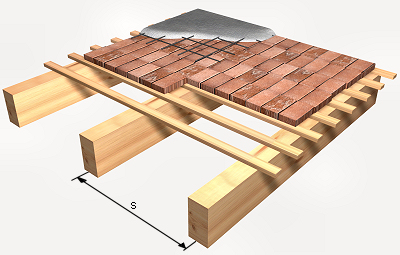

Forjat tradicional amb un intereix de 50 cm, de biguetes de fusta serrada de pi silvestre (Pinus sylvestris), de 10x20 a 15x25 cm de secció i fins a 6 m de longitud, qualitat estructural MEG, classe resistent C18, protecció de la fusta amb classe de penetració NP2, treballada en taller, entrebigat compost de llates de fusta tractada de 7x3 cm i maó ceràmic cara vista massís d'elaboració manual (teular), vermell, 24x11,5x3,5 cm col·locat per post; i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HLE-25/B/10/IIa, densitat entre 1200 i 1500 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central.

Descompost

Ud

Descomposició

Rend.

Preu unitari

Preu partida

mt50spa052b

m

Tauló de fusta de pi, de 20x7,2 cm.

0,040

9,22

0,37

mt50spa101

kg

Claus d'acer.

0,045

1,30

0,06

mt50spa081a

Ut

Puntal metàl·lic telescòpic, de fins a 3 m d'altura.

0,013

13,37

0,17

mt07mee018da

m³

Fusta serrada de pi silvestre (Pinus sylvestris) amb acabat raspallat, per a bigueta de 10x20 a 15x25 cm de secció i fins a 6 m de longitud, per aplicacions estructurals, qualitat estructural MEG segons UNE 56544, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912 i protecció davant d'agents biòtics que es correspon amb la classe de penetració NP2 (3 mm en les cares laterals de l'albeca) segons UNE-EN 351-1, treballada en taller.

0,075

412,96

30,97

mt07mee014a

m³

Fusta serrada de pi silvestre (Pinus sylvestris), acabat raspallat, per aplicacions estructurals, qualitat estructural MEG segons UNE 56544, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912 i protecció davant d'agents biòtics que es correspon amb la classe de penetració NP2 (3 mm en les cares laterals de l'albeca) segons UNE-EN 351-1, treballada en taller.

0,009

473,07

4,26

mt05mte010a

Ut

Maó ceràmic cara vista massís d'elaboració manual (teular), vermell, 24x11,5x3,5 cm, segons UNE-EN 771-1.

38,000

0,35

13,30

mt07aco020o

Ut

Separador homologat per malla electrosoldada.

2,000

0,08

0,16

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

1,35

1,49

mt10hes050gbg

m³

Formigó lleuger estructural HLE-25/B/10/IIa, d'entre 1200 i 1500 kg/m³ de densitat, quantitat mínima de ciment 275 kg/m³, fabricat en central.

0,142

115,83

16,45

mo048

h

Oficial 1ª muntador d'estructura de fusta.

0,480

24,47

11,75

mo095

h

Ajudant muntador d'estructura de fusta.

0,480

21,71

10,42

mo042

h

Oficial 1ª estructurista.

1,320

24,47

32,30

mo089

h

Ajudant estructurista.

1,320

21,71

28,66

mo113

h

Peó ordinari construcció.

0,183

19,47

3,56

mo112

h

Peó especialitzat construcció.

0,183

20,15

3,69

%

Mitjans auxiliars

2,000

157,61

3,15

%

Costos indirectes

3,000

160,76

4,82

Cost de manteniment decennal: 24,84€ en els primers 10 anys.

Total:

165,58

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat

(1)

Obligatorietat

(2)

Sistema

(3)

UNE-EN 771-1:2011

1.2.2012

1.2.2013

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida

UNITAT D'OBRA EMF040: FORJAT DE BIGUETES DE FUSTA, ENTREBIGAT AMB LLATA I MAONS CERÀMICS COL·LOCATS PER TAULA.

CARACTERÍSTIQUES TÈCNIQUES

Formació de forjat tradicional amb un intereix de 50 cm, compost per biguetes de fusta serrada de pi silvestre (Pinus sylvestris), acabat raspallat, de 10x20 a 15x25 cm de secció i fins a 6 m de longitud, per aplicacions estructurals, qualitat estructural MEG segons UNE 56544, classe resistent C18 segons UNE-EN 338 i UNE-EN 1912 i protecció davant d'agents biòtics que es correspon amb la classe de penetració NP2 (3 mm en les cares laterals de l'albeca) segons UNE-EN 351-1; entrebigat compost de llates de fusta tractada de 7 cm de post i 3 cm de cantell, sobre les que recolza un tauler de maó ceràmic cara vista massís d'elaboració manual (teular), vermell, 24x11,5x3,5 cm col·locat per post; i malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió de 4 cm de gruix de formigó lleuger HLE-25/B/10/IIa, densitat entre 1200 i 1500 kg/m³, (quantitat mínima de ciment 275 kg/m³), fabricat en central. Inclús p/p d'apuntalament i desapuntalament de les biguetes, separadors, elements de lligat de biguetes i cèrcols perimetrals de planta i buits.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Instrucción de Hormigón Estructural (EHE-08).

Execució: CTE. DB SE-M Seguridad estructural: Madera.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m².

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren exclosos tots els elements integrants del sostre senyalats en els plànols i detalls del Projecte.

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 02 01

Fusta.

0,609

0,554

17 04 05

Ferro i acer.

0,209

0,100

17 01 02

Maons.

3,371

2,697

17 01 01

Formigó (formigons, morters i prefabricats).

0,506

0,337

Residus generats:

4,695

3,687

17 02 03

Plàstic.

0,041

0,068

17 02 01

Fusta.

0,652

0,593

Envasos:

0,693

0,661

Total residus:

5,388

4,348
