EMF011

m²

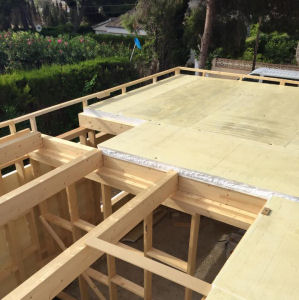

Forjat de biguetes de fusta i tauler de panells "VALERO COMPOPLAK".

93,69€

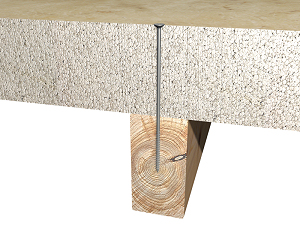

Sostre amb un intereix de 70 cm, compost per biguetes de fusta serrada d'avet (Abies alba), de 10x20 a 15x25 cm de secció i fins a 6 m de longitud, qualitat estructural S10, classe resistent C24, protecció de la fusta amb classe de penetració NP2, treballada en taller col·locades mitjançant recolzament sobre element estructural; i panell "VALERO COMPOPLAK", de 100 mm d'espessor, 1200 mm d'amplada i 2700 mm de longitud, format per nucli de poliestirè expandit (EPS), densitat 30 kg/m³, revestit per les dues cares amb fibra de vidre, de 450 g/m² i compòsit (WPC), amb ranures en els laterals per permetre el pas del perfil de connexió entre panells; reforç de junts entre panells mitjançant adhesiu bicomponent "VALERO COMPOPLAK", perfils de MDF "VALERO COMPOPLAK", de 3660x100x10 mm i malla de fibra de vidre "VALERO COMPOPLAK"; fixat mecànicament a les biguetes amb cargols autoperforants per a fusta, de 6 mm de diàmetre i 120 mm de longitud, d'acer galvanitzat amb revestiment de crom (4 u/m²) i adhesiu bicomponent "VALERO COMPOPLAK".

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt07mee018fd

m³

Fusta serrada d'avet (Abies alba) amb acabat raspallat, per a bigueta de 10x20 a 15x25 cm de secció i fins a 6 m de longitud, per aplicacions estructurals, qualitat estructural S10 segons DIN 4074, classe resistent C24 segons UNE-EN 338 i UNE-EN 1912 i protecció davant d'agents biòtics que es correspon amb la classe de penetració NP2 (3 mm en les cares laterals de l'albeca) segons UNE-EN 351-1, treballada en taller.

0,054

449,83

24,29

mt12ppe010g

m²

Panell "VALERO COMPOPLAK", de 100 mm d'espessor, 1200 mm d'amplada i 2700 mm de longitud, format per nucli de poliestirè expandit (EPS), densitat 30 kg/m³, revestit per les dues cares amb fibra de vidre, de 450 g/m² i compòsit (WPC), amb ranures en els laterals per permetre el pas del perfil de connexió entre panells; resistència tèrmica 2,85 m²K/W, conductivitat tèrmica 0,035 W/(mK), factor de resistència a la difusió del vapor d'aigua 716, Euroclasse E de reacció al foc, resistència a flexió 0,603 N/mm² i mòdul d'elasticitat 54,16 N/mm².

1,020

30,00

30,60

mt12ppe020a

m

Perfil de MDF "VALERO COMPOPLAK", de 3660x100x10 mm.

1,000

0,83

0,83

mt12ppe030a

kg

Adhesiu bicomponent "VALERO COMPOPLAK".

0,800

9,17

7,34

mt12ppe050a

m²

Malla de fibra de vidre "VALERO COMPOPLAK".

0,350

3,00

1,05

mt07emr113fo

U

Cargol autoperforant per a fusta, de 6 mm de diàmetre i 120 mm de longitud, d'acer galvanitzat amb revestiment de crom.

4,000

0,23

0,92

mt08var050

kg

Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre.

0,015

1,10

0,02

Subtotal materials:

65,05

2

Mà d'obra

mo048

h

Oficial 1ª muntador d'estructura de fusta.

0,347

24,47

8,49

mo095

h

Ajudant muntador d'estructura de fusta.

0,174

21,71

3,78

mo011

h

Oficial 1ª muntador.

0,300

24,08

7,22

mo080

h

Ajudant muntador.

0,300

20,68

6,20

mo043

h

Oficial 1ª ferrallista.

0,024

24,47

0,59

mo090

h

Ajudant ferrallista.

0,024

21,71

0,52

Subtotal mà d'obra:

26,80

3

Costos directes complementaris

%

Costos directes complementaris

2,000

91,85

1,84

Cost de manteniment decennal: 14,05€ en els primers 10 anys.

Costos directes (1+2+3):

93,69

UNITAT D'OBRA EMF011: FORJAT DE BIGUETES DE FUSTA I TAULER DE PANELLS "VALERO COMPOPLAK".

CARACTERÍSTIQUES TÈCNIQUES

Subministrament i muntatge de sostre amb un intereix de 70 cm, compost per biguetes de fusta serrada d'avet (Abies alba), acabat raspallat, de 10x20 a 15x25 cm de secció i fins a 6 m de longitud, per aplicacions estructurals, qualitat estructural S10 segons DIN 4074, classe resistent C24 segons UNE-EN 338 i UNE-EN 1912 i protecció davant d'agents biòtics que es correspon amb la classe de penetració NP2 (3 mm en les cares laterals de l'albeca) segons UNE-EN 351-1 col·locades mitjançant recolzament sobre element estructural; i panell "VALERO COMPOPLAK", de 100 mm d'espessor, 1200 mm d'amplada i 2700 mm de longitud, format per nucli de poliestirè expandit (EPS), densitat 30 kg/m³, revestit per les dues cares amb fibra de vidre, de 450 g/m² i compòsit (WPC), amb ranures en els laterals per permetre el pas del perfil de connexió entre panells; resistència tèrmica 2,85 m²K/W, conductivitat tèrmica 0,035 W/(mK), factor de resistència a la difusió del vapor d'aigua 716, Euroclasse E de reacció al foc, resistència a flexió 0,603 N/mm² i mòdul d'elasticitat 54,16 N/mm²; fixat a les biguetes amb cargols autoperforants per a fusta, de 6 mm de diàmetre i 120 mm de longitud, d'acer galvanitzat amb revestiment de crom i adhesiu bicomponent "VALERO COMPOPLAK". Inclús p/p de reforç de junts entre panells mitjançant adhesiu bicomponent "VALERO COMPOPLAK", perfils de MDF "VALERO COMPOPLAK", de 3660x100x10 mm i malla de fibra de vidre "VALERO COMPOPLAK", talls, separadors, elements de lligat de biguetes, cèrcols perimetrals de planta i buits.

NORMATIVA D'APLICACIÓ

Execució: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada segons documentació gràfica de Projecte, sense deduir forats.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà la superfície realment executada segons especificacions de Projecte, sense deduir forats. Es consideren inclosos tots els elements integrants de l'estructura senyalats en els plànols i detalls del Projecte.

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 02 01

Fusta.

0,136

0,124

15 01 01

Envasos de paper i cartró.

0,360

0,480

17 02 03

Plàstic.

0,182

0,303

Envasos:

0,542

0,783

Total residus:

0,678

0,907
