EML030

m³

Entramat lleuger de fusta, per a forjat.

1.388,82€

Entramat lleuger de fusta serrada d'avet (Abies alba) per a forjat, compost per peces longitudinals i transversals de 38x89 mm de secció i fins a 5 m de longitud, qualitat estructural S10, classe resistent C24, protecció de la fusta amb classe de penetració NP2, treballada en taller; resolució de trobades amb cargols de cap rodó, d'acer galvanitzat i cinta autoadhesiva de polietilè, amb adhesiu acrílic sense dissolvents, armadura de polietilè i pel·lícula de separació de paper siliconat, de 0,34 mm d'espessor i 60 mm d'amplada, prèvia aplicació d'emprimació incolora a base d'una dispersió acrílica sense dissolvents. El preu inclou la descàrrega de l'entramat lleuger de fusta, per mitjà d'eslingues.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt07mee612fa

m³

Entramat lleuger de fusta serrada d'avet (Abies alba) per a forjat, amb acabat raspallat, compost per peces longitudinals i transversals de 38x89 mm de secció i fins a 5 m de longitud, qualitat estructural S10 segons DIN 4074, classe resistent C24 segons UNE-EN 338 i UNE-EN 1912 i protecció davant d'agents biòtics que es correspon amb la classe de penetració NP2 (3 mm en les cares laterals de l'albeca) segons UNE-EN 351-1, treballada en taller.

1,000

752,13

752,13

mt07emr115aaa

U

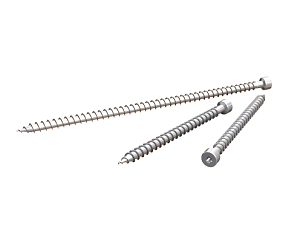

Cargol de cap rodó, de 7 mm de diàmetre i 100 mm de longitud, d'acer galvanitzat.

60,000

0,55

33,00

mt15pdr090a

kg

Emprimació incolora a base d'una dispersió acrílica sense dissolvents, per millorar l'adherència de les cintes adhesives amb adhesiu acrílic sobre suports porosos.

0,068

30,94

2,10

mt15pdr050c

m

Cinta autoadhesiva de polietilè, amb adhesiu acrílic sense dissolvents, armadura de polietilè i pel·lícula de separació de paper siliconat, de 0,34 mm d'espessor i 60 mm d'amplada, rang de temperatura de treball de -40 a 80°C, per al segellat en les trobades dels panells i per a la fixació i el segellat de làmines impermeabilitzants i per al control del vapor, subministrada en rotllos de 25 m de longitud.

0,450

1,14

0,51

Subtotal materials:

787,74

2

Equip i maquinària

mq07gte010c

h

Grua autopropulsada de braç telescòpic amb una capacitat d'elevació de 30 t i 27 m d'altura màxima de treball.

0,176

66,84

11,76

Subtotal equip i maquinària:

11,76

3

Mà d'obra

mo048

h

Oficial 1ª muntador d'estructura de fusta.

8,195

24,97

204,63

mo095

h

Ajudant muntador d'estructura de fusta.

16,109

22,19

357,46

Subtotal mà d'obra:

562,09

4

Costos directes complementaris

%

Costos directes complementaris

2,000

1.361,59

27,23

Costos directes (1+2+3+4):

1.388,82

UNITAT D'OBRA EML030: ENTRAMAT LLEUGER DE FUSTA, PER A FORJAT.

CARACTERÍSTIQUES TÈCNIQUES

Entramat lleuger de fusta serrada d'avet (Abies alba) per a forjat, amb acabat raspallat, compost per peces longitudinals i transversals de 38x89 mm de secció i fins a 5 m de longitud, qualitat estructural S10 segons DIN 4074, classe resistent C24 segons UNE-EN 338 i UNE-EN 1912 i protecció davant d'agents biòtics que es correspon amb la classe de penetració NP2 (3 mm en les cares laterals de l'albeca) segons UNE-EN 351-1, treballada en taller; resolució de trobades amb cargols de cap rodó, d'acer galvanitzat i cinta autoadhesiva de polietilè, amb adhesiu acrílic sense dissolvents, armadura de polietilè i pel·lícula de separació de paper siliconat, de 0,34 mm d'espessor i 60 mm d'amplada, prèvia aplicació d'emprimació incolora a base d'una dispersió acrílica sense dissolvents. Inclús talls, entalles per al seu correcte acoblament, anivellació i col·locació dels elements de lligat i reforç. Treballat en taller i col·locat en obra.

NORMATIVA D'APLICACIÓ

Execució: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERI D'AMIDAMENT EN PROJECTE

Volum de les peces de l'entramat, amidat segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

S'amidarà el volum teòric de les peces de l'entramat executat segons especificacions de Projecte.

CRITERI DE VALORACIÓ ECONÒMICA

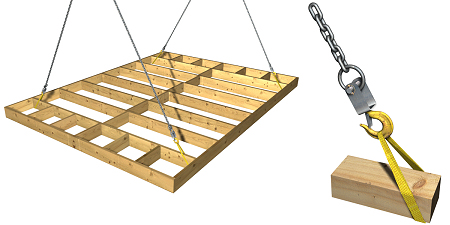

El preu inclou la descàrrega de l'entramat lleuger de fusta, per mitjà d'eslingues.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 01

Fusta.

2,520

2,291

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,002

0,001

Residus generats:

2,522

2,292

17 02 03

Plàstic.

0,040

0,067

17 02 01

Fusta.

0,090

0,082

Envasos:

0,130

0,148

Total residus:

2,652

2,441
