EML010

m³

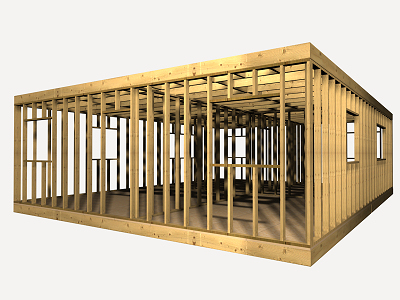

Entramat lleuger de fusta, per a mur estructural.

1.486,20€

Entramat lleuger de fusta serrada d'avet (Abies alba) per a mur estructural, compost per peces horitzontals, verticals i inclinades de 38x89 mm de secció i fins a 5 m de longitud, qualitat estructural S10, classe resistent C24, protecció de la fusta amb classe de penetració NP2, treballada en taller; desolidarització amb banda resilient de cautxú EPDM extrudit, de 5 mm d'espessor i 95 mm d'amplada; segellat de junts entre entramats lleugers de fusta amb banda de segellat compressible de cautxú sintètic EPDM, de 43 mm d'amplada; resolució de trobades amb elements de fixació mecànica, d'acer galvanitzat tipus DX51D+Z275N i cinta autoadhesiva de polietilè, amb adhesiu acrílic sense dissolvents, armadura de polietilè i pel·lícula de separació de paper siliconat, de 0,34 mm d'espessor i 60 mm d'amplada, prèvia aplicació d'emprimació incolora a base d'una dispersió acrílica sense dissolvents. El preu inclou la descàrrega de l'entramat lleuger de fusta, per mitjà d'eslingues.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt07mee610fa

m³

Entramat lleuger de fusta serrada d'avet (Abies alba) per a mur estructural, amb acabat raspallat, compost per peces horitzontals, verticals i inclinades de 38x89 mm de secció i fins a 5 m de longitud, qualitat estructural S10 segons DIN 4074, classe resistent C24 segons UNE-EN 338 i UNE-EN 1912 i protecció davant d'agents biòtics que es correspon amb la classe de penetració NP2 (3 mm en les cares laterals de l'albeca) segons UNE-EN 351-1, treballada en taller.

1,000

752,13

752,13

mt16pdr010aa

m

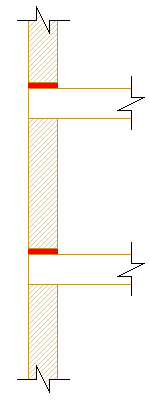

Banda resilient de cautxú EPDM extrudit, de 5 mm d'espessor i 95 mm d'amplada. Inclús grapes de fixació.

0,450

9,78

4,40

mt07mee611a3000

U

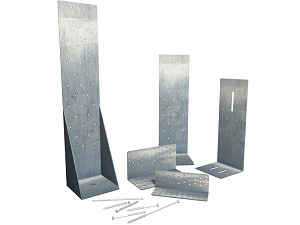

Repercussió, per m³, d'elements de fixació mecànica, d'acer galvanitzat tipus DX51D+Z275N, per a muntatge d'entramat lleuger de fusta.

1,000

30,00

30,00

mt15pdr060a

m

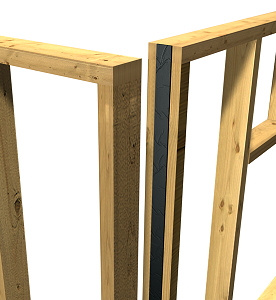

Banda de segellat compressible de cautxú sintètic EPDM, de 43 mm d'amplada, rang de temperatura de treball de -35 a 100°C, subministrada en rotllos de 300 m de longitud. Inclús grapes de fixació.

0,450

2,39

1,08

mt15pdr090a

kg

Emprimació incolora a base d'una dispersió acrílica sense dissolvents, per millorar l'adherència de les cintes adhesives amb adhesiu acrílic sobre suports porosos.

0,068

30,94

2,10

mt15pdr050c

m

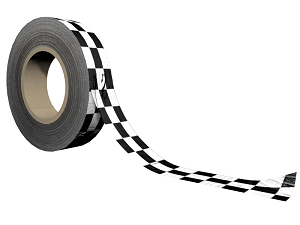

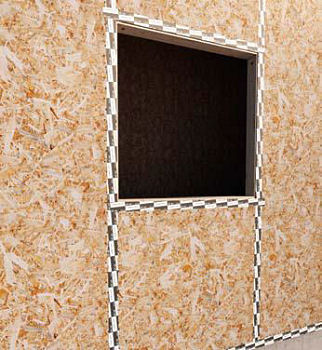

Cinta autoadhesiva de polietilè, amb adhesiu acrílic sense dissolvents, armadura de polietilè i pel·lícula de separació de paper siliconat, de 0,34 mm d'espessor i 60 mm d'amplada, rang de temperatura de treball de -40 a 80°C, per al segellat en les trobades dels panells i per a la fixació i el segellat de làmines impermeabilitzants i per al control del vapor, subministrada en rotllos de 25 m de longitud.

0,450

1,14

0,51

Subtotal materials:

790,22

2

Equip i maquinària

mq07gte010c

h

Grua autopropulsada de braç telescòpic amb una capacitat d'elevació de 30 t i 27 m d'altura màxima de treball.

0,176

66,84

11,76

Subtotal equip i maquinària:

11,76

3

Mà d'obra

mo048

h

Oficial 1ª muntador d'estructura de fusta.

9,536

24,97

238,11

mo095

h

Ajudant muntador d'estructura de fusta.

18,791

22,19

416,97

Subtotal mà d'obra:

655,08

4

Costos directes complementaris

%

Costos directes complementaris

2,000

1.457,06

29,14

Costos directes (1+2+3+4):

1.486,20

UNITAT D'OBRA EML010: ENTRAMAT LLEUGER DE FUSTA, PER A MUR ESTRUCTURAL.

CARACTERÍSTIQUES TÈCNIQUES

Entramat lleuger de fusta serrada d'avet (Abies alba) per a mur estructural, amb acabat raspallat, compost per peces horitzontals, verticals i inclinades de 38x89 mm de secció i fins a 5 m de longitud, qualitat estructural S10 segons DIN 4074, classe resistent C24 segons UNE-EN 338 i UNE-EN 1912 i protecció davant d'agents biòtics que es correspon amb la classe de penetració NP2 (3 mm en les cares laterals de l'albeca) segons UNE-EN 351-1, treballada en taller; desolidarització amb banda resilient de cautxú EPDM extrudit, de 5 mm d'espessor i 95 mm d'amplada; segellat de junts entre entramats lleugers de fusta amb banda de segellat compressible de cautxú sintètic EPDM, de 43 mm d'amplada, fijada con grapas; resolució de trobades amb elements de fixació mecànica, d'acer galvanitzat tipus DX51D+Z275N i cinta autoadhesiva de polietilè, amb adhesiu acrílic sense dissolvents, armadura de polietilè i pel·lícula de separació de paper siliconat, de 0,34 mm d'espessor i 60 mm d'amplada, prèvia aplicació d'emprimació incolora a base d'una dispersió acrílica sense dissolvents. Inclús grapes de fixació, talls, entalles per al seu correcte acoblament, anivellació i col·locació dels elements de lligat i reforç. Treballat en taller i col·locat en obra.

NORMATIVA D'APLICACIÓ

Execució: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERI D'AMIDAMENT EN PROJECTE

Volum de les peces de l'entramat, amidat segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

S'amidarà el volum teòric de les peces de l'entramat executat segons especificacions de Projecte.

CRITERI DE VALORACIÓ ECONÒMICA

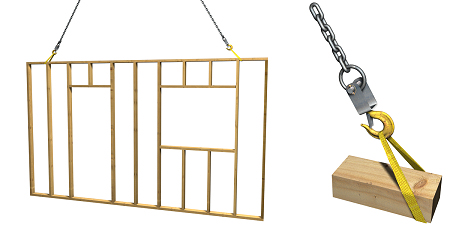

El preu inclou la descàrrega de l'entramat lleuger de fusta, per mitjà d'eslingues.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 02 01

Fusta.

2,520

2,291

17 09 04

Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03.

0,002

0,001

Residus generats:

2,522

2,292

17 02 03

Plàstic.

0,040

0,067

17 02 01

Fusta.

0,090

0,082

Envasos:

0,130

0,148

Total residus:

2,652

2,441
