EMC010

U

Encavallada lleugera.

367,95€

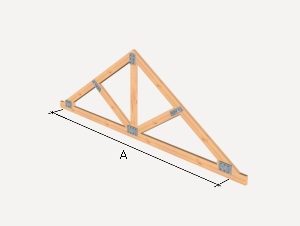

Encavallada lleugera de 4 m de llum, pendent 10%, formada per peces de fusta serrada de pi silvestre (Pinus sylvestris), qualitat estructural ME-1, classe resistent C27, protecció de la fusta amb classe de penetració NP2; connexions amb elements metàl·lics d'unió i suport, d'acer; separació entre encavallades de 0,40 a 1,20 m.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt07mee030aca

U

Encavallada lleugera formada per peces de 4x14 cm de secció i unions mitjançant elements metàl·lics; de fusta serrada de pi silvestre (Pinus sylvestris), acabat raspallat, per una llum de 4 m i pendent 10 %, qualitat estructural ME-1 segons UNE 56544, classe resistent C27 segons UNE-EN 338 i UNE-EN 1912, protecció davant d'agents biòtics que es correspon amb la classe de penetració NP2 (3 mm en les cares laterals de l'albeca) segons UNE-EN 351-1.

1,000

40,18

40,18

mt07mee011a

kg

Elements d'acer amb protecció Fe/Zn 12c enfront de la corrosió, per acoblament d'estructures de fusta

30,000

3,85

115,50

Subtotal materials:

155,68

2

Mà d'obra

mo048

h

Oficial 1ª muntador d'estructura de fusta.

4,718

24,97

117,81

mo095

h

Ajudant muntador d'estructura de fusta.

3,932

22,19

87,25

Subtotal mà d'obra:

205,06

3

Costos directes complementaris

%

Costos directes complementaris

2,000

360,74

7,21

Cost de manteniment decennal: 51,51€ en els primers 10 anys.

Costos directes (1+2+3):

367,95

UNITAT D'OBRA EMC010: ENCAVALLADA LLEUGERA.

MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA.

S'evitarà el contacte directe de la fusta amb el ciment i la calç.

CARACTERÍSTIQUES TÈCNIQUES

Encavallada lleugera de 4 m de llum, pendent 10%, formada per peces de 4x14 cm de secció de fusta serrada de pi silvestre (Pinus sylvestris), acabat raspallat, qualitat estructural ME-1 segons UNE 56544, classe resistent C27 segons UNE-EN 338 i UNE-EN 1912, protecció davant d'agents biòtics que es correspon amb la classe de penetració NP2 (3 mm en les cares laterals de l'albeca) segons UNE-EN 351-1; connexions amb elements metàl·lics d'unió i suport, d'acer amb protecció Fe/Zn 12c enfront de la corrosió; separació entre encavallades de 0,40 a 1,20 m. Inclús talls, entalles per al seu correcte acoblament, anivellació i col·locació dels elements de lligat i reforç. Treballada en taller i col·locada en obra.

NORMATIVA D'APLICACIÓ

Execució: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERI D'AMIDAMENT EN PROJECTE

Nombre d'unitats previstes, incloent en el seu conjunt tots els elements que les formen (monjo, parells, tirants, material de muntatge, etc.), segons documentació gràfica de Projecte.

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte. Es consideren inclosos tots els elements integrants de l'estructura senyalats en els plànols i detalls del Projecte.

Codi LER

Tipus

Pes (kg)

Volum (l)

17 04 05

Ferro i acer.

0,750

0,357

Residus generats:

0,750

0,357

15 01 01

Envasos de paper i cartró.

3,585

4,780

Envasos:

3,585

4,780

Total residus:

4,335

5,137
