EPF010 |
m² |
Llosa de plaques alveolars prefabricades de formigó pretensat. |
60,27€ |
|
Llosa de plaques alveolars prefabricades de formigó pretensat, de cantell 20 cm i 17 kN·m/m de moment flector últim, recolzada directament; replé de juntes entre plaques alveolars i zones d'enllaç amb recolzaments de formigó armat, realitzats amb formigó HA-35/AC/10/IIIa, i.flow SUSTENTA DURA "FYM ITALCEMENTI GROUP", fabricat en central, resistent a ambients marins, i abocament amb bomba, i acer B 500 S, quantia 4 kg/m²; altura lliure de planta de fins a 3 m. Sense incloure repercussió de recolzaments ni pilars. |
|
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
|
1 |
Materials |
||||
|
mt07pha020cd1c |
m² |
Placa alveolar prefabricada de formigó pretesat de 20 cm de cantell i 120 cm d'amplada, amb junta lateral oberta superiorment, moment flector últim de 17 kN·m per m d'ample. Segons UNE-EN 1168. |
1,000 |
32,00 |
32,00 |
|
mt07ala250b |
kg |

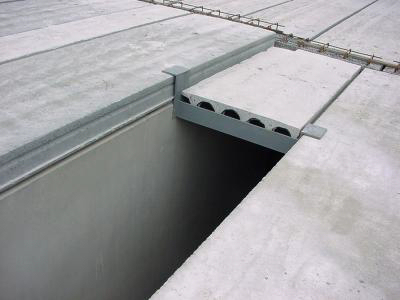

Acer laminat UNE-EN 10025 S275JR, en peça per a recolzament de placa prefabricada de formigó en buit de forjat, composta per perfils laminats en calent de les sèries L, LD, T i platina, treballat en taller, acabat galvanitzat en calent. |
1,000 |
2,64 |
2,64 |
|
mt07aco010c |
kg |
Ferralla elaborada en taller industrial amb acer en barres corrugades, UNE-EN 10080 B 500 S, de varis diàmetres. |
4,000 |
0,81 |
3,24 |
|
mt10hai020pa |
m³ |
Formigó HA-35/AC/10/IIIa, i.flow SUSTENTA DURA "FYM ITALCEMENTI GROUP", fabricat en central, resistent a ambients marins. |
0,010 |
141,47 |
1,41 |
|
Subtotal materials: |
39,29 |
||||
|
2 |
Equip i maquinària |
||||
|
mq07gte010c |
h |
Grua autopropulsada de braç telescòpic amb una capacitat d'elevació de 30 t i 27 m d'altura màxima de treball. |
0,161 |
66,84 |
10,76 |
|
mq06bhe010 |
h |
Camió bomba estacionat a obra, per bombament de formigó. Inclús p/p de desplaçament. |
0,001 |
169,73 |
0,17 |
|
Subtotal equip i maquinària: |
10,93 |
||||
|
3 |
Mà d'obra |
||||
|
mo046 |
h |
Oficial 1ª muntador d'estructura prefabricada de formigó. |
0,192 |
24,47 |
4,70 |
|
mo093 |
h |
Ajudant muntador d'estructura prefabricada de formigó. |
0,192 |
21,71 |
4,17 |
|
Subtotal mà d'obra: |
8,87 |
||||
|
4 |
Costos directes complementaris |
||||
|
% |
Costos directes complementaris |
2,000 |
59,09 |
1,18 |
|
|
Cost de manteniment decennal: 4,82€ en els primers 10 anys. |
Costos directes (1+2+3+4): |
60,27 |
|||
|
Referència norma UNE i Títol de la norma transposició de norma armonitzada |
Aplicabilitat(a) |
Obligatorietat(b) |
Sistema(c) |
|
UNE-EN 1168:2006/A3:2012 |
1.7.2012 |
1.7.2013 |
2+ |
|
Productos prefabricados de hormigón. Placas alveolares. |
|||
|
UNE-EN 10025-1:2006 |
1.9.2005 |
1.9.2006 |
2+ |
|
Productos laminados en caliente, de acero no aleado, para construcciones metálicas de uso general. Parte 1: Condiciones generales de suministro. |
(a) Data d'aplicabilitat de la norma armonitzada i inici del període de coexistència
(b) Data final del període de coexistència / entrada en vigor marcat CE
(c) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
|
UNITAT D'OBRA EPF010: LLOSA DE PLAQUES ALVEOLARS PREFABRICADES DE FORMIGÓ PRETENSAT. CARACTERÍSTIQUES TÈCNIQUES Subministrament i col·locació de plaques alveolars prefabricades de formigó pretensat, de 20 cm de cantell i de 100 a 120 cm d'amplada amb moment flector últim de 17 kN·m/m, per a formació de llosa de cantell 20 cm, amb altura lliure de planta de fins a 3 m, recolzada directament sobre bigues de cantell o murs de càrrega (no inclosos en aquest preu); replé de juntes entre plaques alveolars i zones d'enllaç amb recolzaments, realitzats amb formigó HA-35/AC/10/IIIa, i.flow SUSTENTA DURA "FYM ITALCEMENTI GROUP", fabricat en central, resistent a ambients marins, i abocament amb bomba, i acer B 500 S en zona de negatius, amb una quantia aproximada de 4 kg/m². Inclús p/p de talls longitudinals paral·lels als laterals de les plaques alveolars; talls transversals oblics, ranuras, trepants i formació de buits, 1 kg/m² de peces d'acer UNE-EN 10025 S275JR tipus Omega, en posició invertida, laminat en calent, amb recobriment galvanitzat, muntatge mitjançant grua i curació del formigó. Sense incloure repercussió de recolzaments ni pilars. NORMATIVA D'APLICACIÓ Elaboració, transport i posada en obra del formigó: Instrucción de Hormigón Estructural (EHE-08). CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m². CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprobarà les condicions dels elements de recolzament de les plaques alveolars en funció de la seva naturalesa i es tindrà especial compte en el seu replantejament. AMBIENTALS. Se suspendran els treballs de formigonat quan plogui amb intensitat, neu, existeixi vent excessiu, una temperatura ambient superior a 40°C o es prevegi que dins de les 48 hores següents pugui descendir la temperatura ambienti per sota dels 0°C. DEL CONTRACTISTA. Disposarà en obra d'una sèrie de mitjans, en previsió que es produeixin canvis bruscs de les condicions ambientals durant el formigonat o posterior període d'enduriment, no podent començar-se el formigonat dels diferents elements sense l'autorització per escrit del director de l'execució de l'obra. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig de la geometria de la planta. Muntatge de les plaques alveolars. Enllaç de la llosa amb els seus recolzaments. Talls, trepant i forats. Col·locació de les armadures amb separadors homologats. Abocat del formigó. Curat del formigó. Reparació de defectes superficials. CONDICIONS DE TERMINACIÓ. El conjunt serà monolític i transmetrà correctament les càrregues. La superfície quedarà uniforme i sense irregularitats. CONSERVACIÓ I MANTENIMENT. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². |
Residus generats
|
Codi LER |
Residus generats |
Pes (kg) |
Volum (l) |
|
17 01 01 |
Formigó (formigons, morters i prefabricats). |
15,010 |
10,007 |
|
17 04 05 |
Ferro i acer. |
0,159 |
0,076 |
|
Residus generats: |
15,169 |
10,082 |
|
|
17 02 03 |
Plàstic. |
0,240 |
0,400 |
|
17 02 01 |
Fusta. |
2,804 |
2,549 |
|
Envasos: |
3,044 |
2,949 |
|
|
Total residus: |
18,213 |
13,031 |
