EHU025

m²

Sostre unidireccional.

60,05€

Forjat unidireccional de formigó armat, horitzontal, altura lliure de planta de fins a 3 m, cantell 30 = 25+5 cm, realitzat amb formigó HA-25/B/20/IIa fabricat en central, i abocament amb cubilot, volum total de formigó 0,11 m³/m², i acer UNE-EN 10080 B 500 S amb una quantia total de 2 kg/m², sobre sistema d'encofrat parcial; semibigueta pretensada; revoltó de formigó, 60x20x25 cm; malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió. Sense incloure repercussió de pilars ni de bigues.

Codi

Unitat

Descripció

Rendiment

Preu

unitari

Import

1

Materials

mt08efu020a

m²

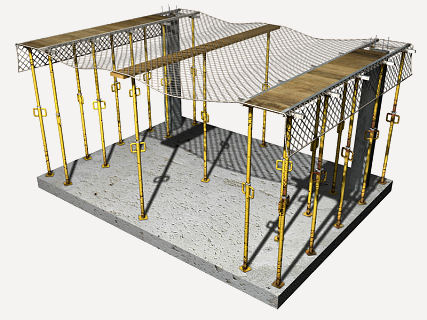

Sistema d'encofrat parcial per a forjat unidireccional de formigó armat, fins a 3 m d'altura lliure de planta, compost de: puntals, sotaponts metàl·lics i superfície encofrant de fusta tractada reforçada amb barres i perfils.

1,100

2,50

2,75

mt07bho010d

Ut

Revoltó de formigó, 60x20x25 cm, inclús p/p de peces especials.

5,625

0,66

3,71

mt08cor010a

m

Motlle de poliestirè expandit per cornisa.

0,100

8,81

0,88

mt07vse010a

m

Semibigueta pretensada, T-12, Lmitjana = <4 m, segons UNE-EN 15037-1.

0,165

3,19

0,53

mt07vse010b

m

Semibigueta pretensada, T-12, Lmitjana = 4/5 m, segons UNE-EN 15037-1.

0,908

3,87

3,51

mt07vse010c

m

Semibigueta pretensada, T-12, Lmitjana = 5/6 m, segons UNE-EN 15037-1.

0,495

4,13

2,04

mt07vse010d

m

Semibigueta pretensada, T-12, Lmitjana = >6 m, segons UNE-EN 15037-1.

0,083

4,52

0,38

mt07aco010c

kg

Ferralla elaborada en taller industrial amb acer en barres corrugades, UNE-EN 10080 B 500 S, diàmetres varis.

2,000

0,81

1,62

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

1,35

1,49

mt10haf010nga

m³

Formigó HA-25/B/20/IIa, fabricat en central.

0,110

67,42

7,42

Subtotal materials:

24,33

2

Mà d'obra

mo042

h

Oficial 1ª estructurista.

0,748

24,47

18,30

mo089

h

Ajudant estructurista.

0,748

21,71

16,24

Subtotal mà d'obra:

34,54

3

Costos directes complementaris

%

Costos directes complementaris

2,000

58,87

1,18

Cost de manteniment decennal: 4,20€ en els primers 10 anys.

Costos directes (1+2+3):

60,05

Referència norma UNE i Títol de la norma transposició de norma armonitzada

Aplicabilitat_(a)

Obligatorietat_(b)

Sistema_(c)

UNE-EN 15037-1:2010

1.1.2010

1.1.2011

2+

Productos prefabricados de hormigón. Sistemas de forjado de vigueta y bovedilla. Parte 1: Viguetas.

UNITAT D'OBRA EHU025: SOSTRE UNIDIRECCIONAL.

CARACTERÍSTIQUES TÈCNIQUES

Formació de forjat unidireccional de formigó armat, horitzontal, amb altura lliure de planta de fins a 3 m, cantell 30 = 25+5 cm, realitzat amb formigó HA-25/B/20/IIa fabricat en central, i abocament amb cubilot amb un volum total de formigó de 0,11 m³/m², i acer UNE-EN 10080 B 500 S en zona de reforç de negatius i connectors de biguetes i cèrcols, amb una quantia total 2 kg/m²; sistema d'encofrat parcial amb puntals, sotaponts metàl·lics i superfície encofrant de fusta tractada reforçada amb rodons i perfils; semibigueta pretensada T-12; revoltó de formigó, 60x20x25 cm, inclús p/p de peces especials; capa de compressió de 5 cm de gruix, amb armadura de repartiment formada per malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080. Rematada en vora de forjat amb motlle de poliestirè expandit per cornisa. Inclús p/p de cèrcols no estructurals i curació del formigó. Sense incloure repercussió de pilars ni de bigues.

NORMATIVA D'APLICACIÓ

Elaboració, transport i posada en obra del formigó: Instrucción de Hormigón Estructural (EHE-08).

CRITERI D'AMIDAMENT EN PROJECTE

Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols no estructurals, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m².

CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA

PROCÉS D'EXECUCIÓ

CONSERVACIÓ I MANTENIMENT.

S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul.

CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT

Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols no estructurales, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren inclosos tots els elements integrants de l'estructura senyalats en els plànols i detalls del Projecte.

Codi LER

Residus generats

Pes (kg)

Volum (l)

17 02 01

Fusta.

0,666

0,605

17 01 01

Formigó (formigons, morters i prefabricats).

14,858

9,905

17 04 05

Ferro i acer.

0,152

0,072

Residus generats:

15,676

10,583

17 02 03

Plàstic.

0,122

0,203

17 02 01

Fusta.

0,308

0,280

Envasos:

0,430

0,483

Total residus:

16,106

11,067
