EHR020 |
m² |
Sostre reticular i pilars. |
106,07€ |
||
Estructura de formigó armat, realitzada amb formigó HA-25/B/20/IIa fabricat en central , volum total de formigó 0,224 m³/m², i acer UNE-EN 10080 B 500 S, amb una quantia total de 18 kg/m²; formada per: forjat reticular, horitzontal, de cantell 30 = 25+5 cm, sobre sistema d'encofrat continu; nervis "in situ" de 10 cm, intereix 80 cm; bloc de formigó, 70x23x25 cm; malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió; pilars amb altura lliure de fins a 3 m i 30x30 cm de secció mitja. |
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
1 |
Materials |
||||
mt07aco020b |
Ut |
Separador homologat per pilars. |
0,500 |
0,06 |
0,03 |
mt08eup010a |
m² |
Xapa metàl·lica de 50x50 cm, per a encofrat de pilars de formigó armat de secció rectangular o quadrada, de fins a 3 m d'altura, inclús p/p d'accessoris de muntatge. |
0,018 |
48,00 |
0,86 |
mt07alm020a |
Ut |
Puntal metàl·lic telescòpic de fins a 3 m d'altura, segons UNE-EN 1065. Inclús p/p de trípodes d'estabilització. |
0,067 |
28,75 |
1,93 |
mt50spa050m |
m³ |
Tauló de fusta de pi, dimensions 20x7,2 cm. |
0,002 |
305,00 |
0,61 |
mt07alm010a |
m² |
Estructura suport metàl·lica per a sistema d'encofrat recuperable composta de: portasotaponts, sotaponts, tapa perimetral i xapa d'acabat de pilars. |
0,011 |
17,46 |
0,19 |
mt07alp030d |
m² |

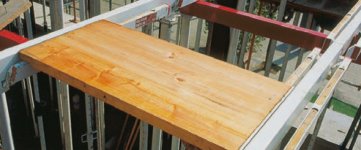

Tauler aglomerat hidròfug reforçat de 35 mm d'espessor, per evitar la fletxa a les zones de massissats i capitells. |
0,275 |
12,66 |
3,48 |
mt50spa101 |
kg |
Claus d'acer. |
0,025 |
1,30 |
0,03 |
mt07cho010k |
Ut |
Bloc de formigó, 70x23x25 cm, per sostre reticular, segons UNE-EN 13224. Inclús p/p de peces especials. |
3,495 |
1,10 |
3,84 |
mt08cor010a |
m |
Motlle de poliestirè expandit per cornisa. |
0,100 |
8,81 |
0,88 |
mt07aco020h |
Ut |
Separador homologat per forjats reticulars. |
1,200 |
0,06 |
0,07 |
mt07aco010c |
kg |
Ferralla elaborada en taller industrial amb acer en barres corrugades, UNE-EN 10080 B 500 S, diàmetres varis. |
18,000 |
0,81 |
14,58 |
mt08var050 |
kg |
Filferro galvanitzat per a lligar, de 1,30 mm de diàmetre. |
0,144 |
1,10 |
0,16 |
mt07ame010d |
m² |
Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080. |
1,100 |
1,35 |
1,49 |
mt10haf010nga |
m³ |
Formigó HA-25/B/20/IIa, fabricat en central. |
0,224 |
67,42 |
15,10 |
Subtotal materials: |
43,25 |
||||
2 |
Mà d'obra |
||||
mo044 |
h |
Oficial 1ª encofrador. |
0,576 |
24,47 |
14,09 |
mo091 |
h |
Ajudant encofrador. |
0,545 |
21,71 |
11,83 |
mo043 |
h |
Oficial 1ª ferrallista. |
0,216 |
24,47 |
5,29 |
mo090 |
h |
Ajudant ferrallista. |
0,216 |
21,71 |
4,69 |
mo045 |
h |
Oficial 1ª estructurista, en treballs de posada en obra del formigó. |
0,538 |
24,47 |
13,16 |
mo092 |
h |
Ajudant estructurista, en treballs de posada en obra del formigó. |
0,538 |
21,71 |
11,68 |
Subtotal mà d'obra: |
60,74 |
||||
3 |
Costos directes complementaris |
||||
% |
Costos directes complementaris |
2,000 |
103,99 |
2,08 |
|
Cost de manteniment decennal: 5,30€ en els primers 10 anys. |
Costos directes (1+2+3): |
106,07 |
Referència norma UNE i Títol de la norma transposició de norma armonitzada |
Aplicabilitat(a) |
Obligatorietat(b) |
Sistema(c) |
UNE-EN 13224:2012 |
1.8.2012 |
1.8.2013 |
2+ |
Productos prefabricados de hormigón. Elementos para forjados nervados. |
(a) Data d'aplicabilitat de la norma armonitzada i inici del període de coexistència
(b) Data final del període de coexistència / entrada en vigor marcat CE
(c) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
UNITAT D'OBRA EHR020: SOSTRE RETICULAR I PILARS. CARACTERÍSTIQUES TÈCNIQUES Formació d'estructura de formigó armat, realitzada amb formigó HA-25/B/20/IIa fabricat en central , amb un volum total de formigó en forjat i pilars de 0,224 m³/m², i acer UNE-EN 10080 B 500 S per a elaboració de la ferralla (tall, doblegat i conformat d'elements) en taller industrial i muntatge en zona d'àbacs, bigues, nervis, cèrcols i pilars, amb una quantia de 18 kg/m²; composta dels següents elements: SOSTRE RETICULAR: horitzontal, cantell 30 = 25+5 cm; nervis de formigó "in situ" de 10 cm de gruix, intereix 80 cm; bloc de formigó, 70x23x25 cm; capa de compressió de 5 cm de gruix, amb armadura de repartiment formada per malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, inclús p/p de massissat de capitells, reforç de buits, i cèrcols perimetrals de planta, muntatge i desmuntatge del sistema d'encofrat continu amb puntals, sotaponts metàl·lics i superfície encofrant de fusta tractada reforçada amb barnilles i perfils, i curació del formigó; PILARS: amb altura llibre de fins a 3 m i 30x30 cm de secció mitja, inclús p/p de muntatge i desmuntatge del sistema d'encofrat de xapes metàl·liques reutilitzables, i curació del formigó. Rematada en vora de llosa amb motlle de poliestirè expandit per cornisa. NORMATIVA D'APLICACIÓ Elaboració, transport i posada en obra del formigó: Instrucción de Hormigón Estructural (EHE-08). Execució: NTE-EHR. Estructuras de hormigón armado: Forjados reticulares. NTE-EHS. Estructuras de hormigón armado: Soportes. Muntatge i desmuntatge del sistema d'encofrat: Instrucción de Hormigón Estructural (EHE-08). NTE-EME. Estructuras de madera: Encofrados. CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m². CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA AMBIENTALS. Se suspendran els treballs de formigonat quan plogui amb intensitat, neu, existeixi vent excessiu, una temperatura ambient superior a 40°C o es prevegi que dintre de les 48 hores següents pugui descendir la temperatura ambienti per sota dels 0°C. DEL CONTRACTISTA. Disposarà en obra d'una sèrie de mitjans, en previsió que es produeixin canvis bruscs de les condicions ambientals durant el formigonat o posterior període d'enduriment, no podent començar-se el formigonat dels diferents elements sense l'autorització per escrit del director de l'execució de l'obra. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. PILARS: Replanteig. Col·locació de les armadures amb separadors homologats. Muntatge del sistema d'encofrat. Abocament i compactació del formigó. Desmuntatge del sistema d'encofrat. Curat del formigó. Reparació de defectes superficials. FORJAT: Replanteig del sistema d'encofrat. Muntatge del sistema d'encofrat. Replanteig de la geometria de la planta sobre l'encofrat. Col·locació de cassetons i motlles per a cornises. Col·locació de les armadures amb separadors homologats. Abocament i compactació del formigó. Reglejat i anivellació de la capa de compressió. Curat del formigó. Desmuntatge del sistema d'encofrat. Reparació de defectes superficials. CONDICIONS DE TERMINACIÓ. El conjunt serà monolític i transmetrà correctament les càrregues. La superfície quedarà uniforme i sense irregularitats. CONSERVACIÓ I MANTENIMENT. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren inclosos tots els elements integrants de l'estructura senyalats en els plànols i detalls del Projecte. |
Residus generats
Codi LER |
Residus generats |
Pes (kg) |
Volum (l) |
17 04 05 |
Ferro i acer. |
2,113 |
1,006 |
17 02 01 |
Fusta. |
7,450 |
6,773 |
17 01 01 |
Formigó (formigons, morters i prefabricats). |
9,163 |
6,109 |
Residus generats: |
18,726 |
13,888 |
|
17 02 03 |
Plàstic. |
0,015 |
0,025 |
17 02 01 |
Fusta. |
0,185 |
0,168 |
Envasos: |
0,200 |
0,193 |
|
Total residus: |
18,926 |
14,081 |
