Exportació: |
 |
|
EHR021 |
m² |
Sistema Basenet "DALIFORMA", d'alleugeriment de forjats reticulars. |
81,36€ |
||
|
Estructura de formigó armat, realitzada amb formigó HA-25/B/20/IIa fabricat en central, i abocada amb cubilot, volum total de formigó 0,22 m³/m², considerant un 30% de superfície massissada, i acer UNE-EN 10080 B 500 S, amb una quantia total de 15 kg/m²; formada per: forjat reticular, horitzontal, sobre sistema d'encofrat continu de fusta; nervis "in situ" de 8 cm, intereix 68 cm; cassetó d'EPS modelat, de 60x60x16,5 cm, model C165, del sistema Basenet "DALIFORMA", per alleugeriment de forjat reticular de 20+5 cm de cantell i 3,5 cm de recobriment inferior de formigó; malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compressió. Sense incloure repercussió de pilars. |
|||||
|
Descompost |
Ud |
Descomposició |
Rend. |
p.s. |
Preu partida |
|
mt08efr010a |
m² |
Sistema d'encofrat continu per a forjat reticular de formigó armat, amb cassetó perdut, fins a 3 m d'alçària lliure de planta, compost de: puntals, sotaponts metàl·lics i superfície encofrant de fusta tractada reforçada amb barres i perfils. |
1,100 |
17,58 |
19,34 |
|
mt07cpd010a |
Ut |
Cassetó d'EPS modelat, de 60x60x16,5 cm, model C165, del sistema Basenet "DALIFORMA", per alleugeriment de forjat reticular de 20+5 cm de cantell i 3,5 cm de recobriment inferior de formigó. |
1,510 |
3,70 |
5,59 |
|
mt07cpd020a |
Ut |
Repercussió, per m², de peces especials de polipropilè reciclat (plantilles, replantejadors, separadors d'armadures i claus de poliamida), necessàries per al muntatge del sistema Basenet "DALIFORMA", d'alleugeriment de forjat reticular de 3,5 cm de recobriment inferior. |
1,000 |
4,35 |
4,35 |
|
mt07aco010c |
kg |
Acer en barres corrugades, UNE-EN 10080 B 500 S, elaborat en taller i col·locat en obra, diàmetres varis. |
15,000 |
1,00 |
15,00 |
|
mt07ame010d |
m² |
Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080. |
1,100 |
1,53 |
1,68 |
|
mt10haf010nea |
m³ |
Formigó HA-25/B/20/IIa, fabricat en central. |
0,206 |
67,42 |
13,89 |
|
mo041 |
h |
Oficial 1ª estructurista. |
0,381 |
24,47 |
9,32 |
|
mo085 |
h |
Ajudant estructurista. |
0,381 |
21,71 |
8,27 |
|
% |
Mitjans auxiliars |
2,000 |
77,44 |
1,55 |
|
|
% |
Costos indirectes |
3,000 |
78,99 |
2,37 |
|
|
Cost de manteniment decennal: 4,07€ en els primers 10 anys. |
Total: |
81,36 |
|||
Plec de condicions
|
UNITAT D'OBRA EHR021: SISTEMA BASENET "DALIFORMA", D'ALLEUGERIMENT DE FORJATS RETICULARS. CARACTERÍSTIQUES TÈCNIQUES Formació d'estructura de formigó armat, realitzada amb formigó HA-25/B/20/IIa fabricat en central, i abocada amb cubilot, amb un volum total de formigó 0,22 m³/m², considerant un 30% de superfície massissada, i acer UNE-EN 10080 B 500 S en zona d'àbacs, bigues, nervis, cèrcols i pilars amb una quantia de 15 kg/m²; composta dels següents elements: FORJAT RETICULAR: horitzontal; nervis de formigó "in situ" de 8 cm, intereix 68 cm; cassetó d'EPS modelat, de 60x60x16,5 cm, model C165, del sistema Basenet "DALIFORMA", per alleugeriment de forjat reticular de 20+5 cm de cantell i 3,5 cm de recobriment inferior de formigó; capa de compressió de 5 cm de gruix, amb armadura de repartiment formada per malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080; inclús p/p de massissat de capitells, reforç de buits, i cèrcols perimetrals de planta, muntatge i desmuntatge del sistema d'encofrat continu amb puntals, sotaponts metàl·lics i superfície encofrant de fusta tractada reforçada amb barnilles i perfils. Sense incloure repercussió de pilars. NORMATIVA D'APLICACIÓ Elaboració, transport i posada en obra del formigó:
Execució:
Muntatge i desmuntatge del sistema d'encofrat:

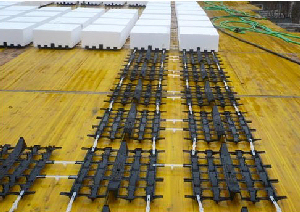

CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada en veritable magnitud des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m². CONDICIONS PRÈVIES QUE HAN DE CUMPLIR-SE ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA AMBIENTALS. Se suspendran els treballs de formigonat quan plogui amb intensitat, neu, existeixi vent excessiu, una temperatura ambient superior a 40°C o es prevegi que dintre de les 48 hores següents pugui descendir la temperatura ambienti per sota dels 0°C. DEL CONTRACTISTA. Disposarà en obra d'una sèrie de mitjans, en previsió que es produeixin canvis bruscs de les condicions ambientals durant el formigonat o posterior període d'enduriment, no podent començar-se el formigonat dels diferents elements sense l'autorització per escrit del Director d'Execució de l'obra. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig del sistema d'encofrat. Muntatge de l'encofrat. Replanteig de la geometria de la planta sobre l'encofrat. Col·locació d'una primera alineació de plantilles sobre l'encofrat. Introducció dels replantejadors d'armadures en els pivots de la plantilla prevists per a això, a la distància exacta que es vulgui fixar a l'ample del nervi. Fixació dels replantejadors mitjançant claus de poliamida. Introducció dels separadors d'armadures en els buits dels replantejadors. Fixació dels blocs alleugerants d'EPS sobre la plantilla. Execució de les successives alineacions. Col·locació de les armadures amb separadors homologats. Abocament i compactació del formigó. Reglejat i anivellació de la capa de compressió. Curat del formigó. Desmuntatge del sistema d'encofrat. Reparació de defectes superficials. CONDICIONS DE TERMINACIÓ. El conjunt serà monolític i transmetrà correctament les càrregues. La superfície quedarà uniforme i sense irregularitats. CONSERVACIÓ I MANTENIMENT. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà, en veritable magnitud, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren inclosos tots els elements integrants de l'estructura senyalats en els plànols i detalls del Projecte. |
||||||||||||||||||||
Residus generats
|
Codi LER |
Residus generats |
Pes (kg) |
Volum (l) |
|
17 02 01 |
Fusta. |
0,666 |
0,605 |
|
17 04 05 |
Ferro i acer. |
0,907 |
0,432 |
|
17 01 01 |
Formigó (formigons, morters i prefabricats). |
4,460 |
2,973 |
|
Residus generats: |
6,033 |
4,011 |
