EHI010 |
m² |

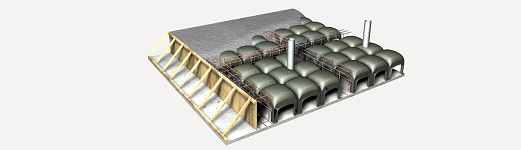

Sostre sanitari ventilat. |
34,87€ |
Forjat sanitari de formigó armat de 20+4 cm de cantell total, sobre encofrat perdut de mòduls de polipropilè reciclat, realitzat amb formigó HA-25/B/12/IIa fabricat en central, i abocament amb cubilot, acer UNE-EN 10080 B 500 S en zona de congrenys i bigues de fonamentació, quantia 3 kg/m², i malla electrosoldada ME 15x15 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080 com a armadura de repartiment, col·locada sobre separadors homologats, en capa de compressió de 4 cm d'espessor; amb junts de retracció de 5 mm d'espessor, mitjançant tall amb disc de diamant; recolzat tot això sobre base de formigó de neteja. Inclús cèrcols perimetrals de planta conformats amb sistema d'encofrat recuperable de taulers de fusta. El preu no inclou la capa de formigó de neteja. |
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
1 |
Materials |
||||
mt07cid010j |
m² |
Encofrat perdut de mòduls de polipropilè reciclat, de 50x50x20 cm, per a soleres i forjats sanitaris ventilats. |
1,050 |
9,64 |
10,12 |
mt08efa010 |
m² |
Sistema d'encofrat recuperable de taulers de fusta per a cèrcols perimetrals. |
0,100 |
1,24 |
0,12 |
mt07aco010c |
kg |
Ferralla elaborada en taller industrial amb acer en barres corrugades, UNE-EN 10080 B 500 S, de varis diàmetres. |
3,000 |
0,81 |
2,43 |
mt07ame010b |
m² |
Malla electrosoldada ME 15x15 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080. |
1,100 |
1,67 |
1,84 |
mt10haf010nca |
m³ |
Formigó HA-25/B/12/IIa, fabricat en central. |
0,154 |
69,18 |
10,65 |
Subtotal materials: |
25,16 |
||||
2 |
Equip i maquinària |
||||
mq06vib020 |
h |
Regla vibrant de 3 m. |
0,082 |
4,67 |
0,38 |
mq06cor020 |
h |
Equip per a tall de juntes en soleres de formigó. |
0,075 |
9,50 |
0,71 |
Subtotal equip i maquinària: |
1,09 |
||||
3 |
Mà d'obra |
||||
mo042 |
h |
Oficial 1ª estructurista. |
0,132 |
24,50 |
3,23 |
mo089 |
h |
Ajudant estructurista. |
0,132 |
21,75 |
2,87 |
mo112 |
h |
Peó especialitzat construcció. |
0,087 |
21,15 |
1,84 |
Subtotal mà d'obra: |
7,94 |
||||
4 |
Costos directes complementaris |
||||
% |
Costos directes complementaris |
2,000 |
34,19 |
0,68 |
|
Cost de manteniment decennal: 1,39€ en els primers 10 anys. |
Costos directes (1+2+3+4): |
34,87 |
Plec de condicions
UNITAT D'OBRA EHI010: SOSTRE SANITARI VENTILAT. CARACTERÍSTIQUES TÈCNIQUES Forjat sanitari de formigó armat de 20+4 cm de cantell total, sobre encofrat perdut de mòduls de polipropilè reciclat, realitzat amb formigó HA-25/B/12/IIa fabricat en central, i abocament amb cubilot, acer UNE-EN 10080 B 500 S en zona de congrenys i bigues de fonamentació, quantia 3 kg/m², i malla electrosoldada ME 15x15 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080 com a armadura de repartiment, col·locada sobre separadors homologats, en capa de compressió de 4 cm d'espessor; amb junts de retracció de 5 mm d'espessor, mitjançant tall amb disc de diamant; recolzat tot això sobre base de formigó de neteja. Inclús cèrcols perimetrals de planta conformats amb sistema d'encofrat recuperable de taulers de fusta. NORMATIVA D'APLICACIÓ Elaboració, transport i posada en obra del formigó:
Muntatge i desmuntatge del sistema d'encofrat:
CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada des de les cares exteriors dels cèrcols del perímetre, segons documentació gràfica de Projecte, deduint els buits de superfície major de 6 m². CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà l'existència de la base de suport. AMBIENTALS. Se suspendran els treballs de formigonat quan plogui amb intensitat, neu, existeixi vent excessiu, una temperatura ambient superior a 40°C o es prevegi que dins de les 48 hores següents pugui descendir la temperatura ambienti per sota dels 0°C. DEL CONTRACTISTA. Disposarà en obra d'una sèrie de mitjans, en previsió que es produeixin canvis bruscs de les condicions ambientals durant el formigonat o posterior període d'enduriment, no podent començar-se el formigonat dels diferents elements sense l'autorització per escrit del director de l'execució de l'obra. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig dels mòduls. Muntatge del sistema d'encofrat auxiliar. Col·locació i muntatge dels mòduls. Realització dels orificis de pas d'instal·lacions. Col·locació de l'armadura. Col·locació dels elements per a pas d'instal·lacions. Abocat, estesa i vibrat del formigó. Reglejat i anivellació de la capa de compressió. Curat del formigó. Desmuntatge del sistema d'encofrat auxiliar. Replanteig dels junts de retracció. Cort del formigó. Neteja final dels junts de retracció. CONDICIONS DE TERMINACIÓ. La càmera estarà suficientment ventilada. El forjat serà monolític i transmetrà correctament les càrregues. La superfície quedarà uniforme i sense irregularitats. CONSERVACIÓ I MANTENIMENT. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà, des de les cares exteriors dels cèrcols del perímetre, la superfície realment executada segons especificacions de Projecte, deduint els buits de superfície major de 6 m². Es consideren inclosos tots els elements integrants de l'estructura senyalats en els plànols i detalls del Projecte. CRITERI DE VALORACIÓ ECONÒMICA El preu no inclou la capa de formigó de neteja. |
Residus generats
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
17 01 01 |
Formigó (formigons, morters i prefabricats). |
1,237 |
0,825 |
17 02 01 |
Fusta. |
0,151 |
0,137 |
17 04 05 |
Ferro i acer. |
0,211 |
0,100 |
Residus generats: |
1,599 |
1,062 |
|
17 02 03 |
Plàstic. |
0,023 |
0,038 |
Envasos: |
0,023 |
0,038 |
|
Total residus: |
1,622 |
1,101 |
