EAM010 |
m² |

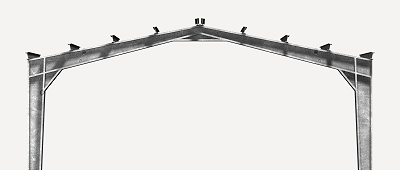

Estructura metàl·lica realitzada amb pòrtics. |
64,97€ |
||
|
Estructura metàl·lica realitzada amb pòrtics d'acer laminat S275JR, amb una quantia d'acer de 32,8 kg/m², L < 10 m, separació de 4 m entre pòrtics. |
|||||
|
Descompost |
Ud |
Descomposició |
Rend. |
Preu unitari |
Preu partida |
|
mt07ala010l |
kg |
Acer laminat UNE-EN 10025 S275JR, en perfils laminats en calent, pòrtics de naus, per aplicacions estructurals. |
32,800 |
1,33 |
43,62 |
|
mt27pfi010 |
l |
Emprimació d'assecat ràpid, formulada amb resines alquídiques modificades i fosfat de zinc. |
0,312 |
4,80 |
1,50 |
|
mq08sol010 |
h |
Equip d'oxitall, amb acetilè com combustible i oxigen com comburente. |
0,010 |
7,36 |
0,07 |
|
mq08sol020 |
h |
Equip i elements auxiliars per soldadura elèctrica. |
0,015 |
3,09 |
0,05 |
|
mq07ple010c |
Ut |
Lloguer diari de cistell elevador de braç articulat de 16 m d'altura màxima de treball, inclús manteniment i assegurança de responsabilitat civil. |
0,010 |
120,31 |
1,20 |
|
mq07gte010a |
h |
Grua autopropulsada de braç telescòpic amb una capacitat d'elevació de 12 t i 20 m d'altura màxima de treball. |
0,010 |
48,88 |
0,49 |
|
mo047 |
h |
Oficial 1ª muntador d'estructura metàl·lica. |
0,323 |
24,47 |
7,90 |
|
mo094 |
h |
Ajudant muntador d'estructura metàl·lica. |
0,323 |
21,71 |
7,01 |
|
% |
Mitjans auxiliars |
2,000 |
61,84 |
1,24 |
|
|
% |
Costos indirectes |
3,000 |
63,08 |
1,89 |
|
|
Cost de manteniment decennal: 1,95€ en els primers 10 anys. |
Total: |
64,97 |
|||
|
Referència norma UNE i Títol de la norma transposició de norma armonitzada |
Aplicabilitat (1) |
Obligatorietat (2) |
Sistema (3) |
|
UNE-EN 10025-1:2006 |
1.9.2005 |
1.9.2006 |
2+ |
|
Productos laminados en caliente, de acero no aleado, para construcciones metálicas de uso general. Parte 1: Condiciones generales de suministro. |
(1) Data d'aplicabilitat de la norma armonitzada i inici del període de coexistència
(2) Data final del període de coexistència / entrada en vigor marcat CE
(3) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
|
UNITAT D'OBRA EAM010: ESTRUCTURA METÀL·LICA REALITZADA AMB PÒRTICS. MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA. La zona de soldadura no es pintarà. No es posarà en contacte directe l'acer amb altres metalls ni amb guixos. CARACTERÍSTIQUES TÈCNIQUES Subministrament i muntatge de pòrtics i corretges d'acer laminat UNE-EN 10025 S275JR, en perfils laminats en calent, de les sèries IPN, IPE, HEA, HEB o HEM, mitjançant unions soldades, amb una quantia d'acer de 32,8 kg/m², per distàncies entre recolzaments de L < 10 m, separació de 4 m entre pòrtics i una altura de pilars de fins a 5 m. Treballat i muntat en taller amb preparació de superfícies en grau SA21/2 segons UNE-EN ISO 8501-1 i aplicació posterior de dues mans d'emprimació amb un gruix mínim de pel·lícula seca de 30 microns per ma. Inclús p/p de connexions a fonamentació, preparació de cantells, soldadures, talls, peces especials, escapçadures i reparació en obra de quants desperfectes s'originin per raons de transport, manipulació o muntatge, amb el mateix grau de preparació de superfícies i emprimació NORMATIVA D'APLICACIÓ Execució:
CRITERI D'AMIDAMENT EN PROJECTE Superfície mesurada pel seu intradós en veritable magnitud, segons documentació gràfica de Projecte. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA AMBIENTALS. No es realitzaran treballs de soldadura quan la temperatura sigui inferior a 0°C. DEL CONTRACTISTA. Presentarà per a la seva aprovació, al Director d'Execució de l'obra, el programa de muntatge de l'estructura, basat en les indicacions del Projecte, així com la documentació que acrediti que els soldadors que intervinguin en la seva execució estiguin certificats per un organisme acreditat. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig i marcat dels eixos. Hissat i presentació dels extrems del pòrtic mitjançant grua. Aplomat. Resolució de les unions a la base de fonamentació. Reglatge de la peça i ajust definitiu de les unions. Reparació de defectes superficials. CONDICIONS DE TERMINACIÓ. L'acabat superficial serà l'adequat per al posterior tractamento de protecció. L'estructura serà estable i transmetrà correctament les càrregues. CONSERVACIÓ I MANTENIMENT. S'evitarà l'actuació sobre l'element d'accions mecàniques no previstes en el càlcul. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà, en veritable magnitud, pel intradós, la superfície realment executada segons especificacions de Projecte. |
||||||||||||||||||||
Residus generats
|
Codi LER |
Residus generats |
Pes (kg) |
Volum (l) |
|
17 04 05 |
Ferro i acer. |
0,658 |
0,313 |
|
17 09 04 |
Residus barrejats de construcció i demolició diferents dels especificats en els codis 17 09 01, 17 09 02 i 17 09 03. |
0,026 |
0,017 |
|
Residus generats: |
0,684 |
0,331 |
|
|
15 01 04 |
Envasos metàl·lics. |
0,013 |
0,022 |
|
Total residus: |
0,697 |
0,352 |
