EAC020 |
m |

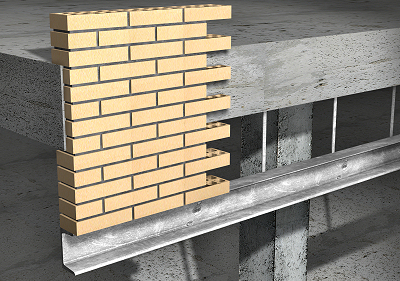

Llindar de perfil laminat composto. |
27,12€ |
||
Carregador de perfil d'acer S275JR, laminat en calent, format per peça composta de les sèries IPN, IPE, HEB, HEA, HEM, UPN, L, LD i T i platines metàl·liques, amb un pes de 10 kg/m, galvanitzat en calent, en arrancada de fàbrica de totxana de plantes baixes, façanes o parapets. |
Descompost |
Ud |
Descomposició |
Rend. |
Preu unitari |
Preu partida |
mt07ala200d |
kg |
Perfil d'acer UNE-EN 10025 S275JR, de les sèries IPN, IPE, HEB, HEA, HEM, UPN, L, LD i T, laminat en calent, amb recobriment galvanitzat, per aplicacions estructurals. Elaborat en taller i col·locat en obra. |
10,000 |
1,92 |
19,20 |
mq08sol020 |
h |
Equip i elements auxiliars per soldadura elèctrica. |
0,141 |
3,09 |
0,44 |
mo046 |
h |
Oficial 1ª muntador d'estructura metàl·lica. |
0,167 |
24,47 |
4,09 |
mo092 |
h |
Ajudant muntador d'estructura metàl·lica. |
0,096 |
21,71 |
2,08 |
% |
Mitjans auxiliars |
2,000 |
25,81 |
0,52 |
|
% |
Costos indirectes |
3,000 |
26,33 |
0,79 |
|
Cost de manteniment decennal: 1,90€ en els primers 10 anys. |
Total: |
27,12 |
Referència norma UNE i Títol de la norma transposició de norma armonitzada |
Aplicabilitat (1) |
Obligatorietat (2) |
Sistema (3) |
UNE-EN 10025-1:2006 |
1.9.2005 |
1.9.2006 |
2+ |
Productos laminados en caliente, de acero no aleado, para construcciones metálicas de uso general. Parte 1: Condiciones generales de suministro. |
(1) Data d'aplicabilitat de la norma armonitzada i inici del període de coexistència
(2) Data final del període de coexistència / entrada en vigor marcat CE
(3) Sistema d'avaluació i verificació de la constància de les prestacions
Plec de condicions
UNITAT D'OBRA EAC020: LLINDAR DE PERFIL LAMINAT COMPOSTO. MESURES PER A ASSEGURAR LA COMPATIBILITAT ENTRE ELS DIFERENTS PRODUCTES, ELEMENTS I SISTEMES CONSTRUCTIUS QUE COMPONEN LA UNITAT D'OBRA. La zona de soldadura no es pintarà. No es posarà en contacte directe l'acer amb altres metalls ni amb guixos. CARACTERÍSTIQUES TÈCNIQUES Subministrament i muntatge de carregador de perfil d'acer UNE-EN 10025 S275JR, laminat en calent, format per peça composada de les sèries IPN, IPE, HEB, HEA, HEM, UPN, L, LD i T, suspesa de la forja mitjançant platines metàl·liques, amb un pes de 10 kg/m, acabat galvanitzat en calent, treballat en taller i col·locat en obra amb soldadura i cargoleria per la seva subjecció a l'estructura, en arrancada de fàbrica de totxana de plantes baixes, façanes o parapets. Fins i tot p/p de preparació en taller de superfícies en grau SA 2 1/2 segons UNE-EN ISO 8501-1, preparació de vorades, talls, peces especials, escapçadures, soldadures, platines i cargoleria d'alta resistència, amb capa d'emprimació anticorrosiva i reparació en obra de quants desperfectes s'originen per raons de transport, manipulació o muntatge, amb el mateix grau de preparació de superfícies i acabat. NORMATIVA D'APLICACIÓ Execució:
CRITERI D'AMIDAMENT EN PROJECTE Longitud mesurada a eixos, segons documentació gràfica de Projecte. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA AMBIENTALS. No es realitzaran treballs de soldadura quan la temperatura sigui inferior a 0°C. DEL CONTRACTISTA. Presentarà per a la seva aprovació, al Director d'Execució de l'obra, el programa de muntatge de l'estructura, basat en les indicacions del Projecte, així com la documentació que acrediti que els soldadors que intervinguin en la seva execució estiguin certificats per un organisme acreditat. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Neteja i preparació del plànol de suport. Replanteig i marcat dels eixos. Col·locació i fixació provisional de carregadors. Aplomat i anivellació. Execució de les unions. Reparació de defectes superficials. CONDICIONS DE TERMINACIÓ. Les càrregues es transmetran correctament a l'estructura. L'acabat superficial serà l'adequat per al posterior tractamento de protecció. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà a eixos, la longitud realment executada segons especificacions de Projecte. |
Residus generats
Codi LER |
Residus generats |
Pes (kg) |
Volum (l) |
17 04 05 |
Ferro i acer. |
0,300 |
0,143 |
